RF-/DYNAM Pro - Equivalent Loads incluye las tablas de resultados "5.8/5.9/5.10 - Equivalent Loads". ¿Qué suma se muestra en el caso de la opción "Todas las formas del modo"?

Q: RF-/DYNAM Pro - Equivalent Loads incluye las tablas de resultados "5.8/5.9/5.10 - Equivalent Loads". ¿Qué suma se muestra en el caso de la opción "Todas las formas del modo"?

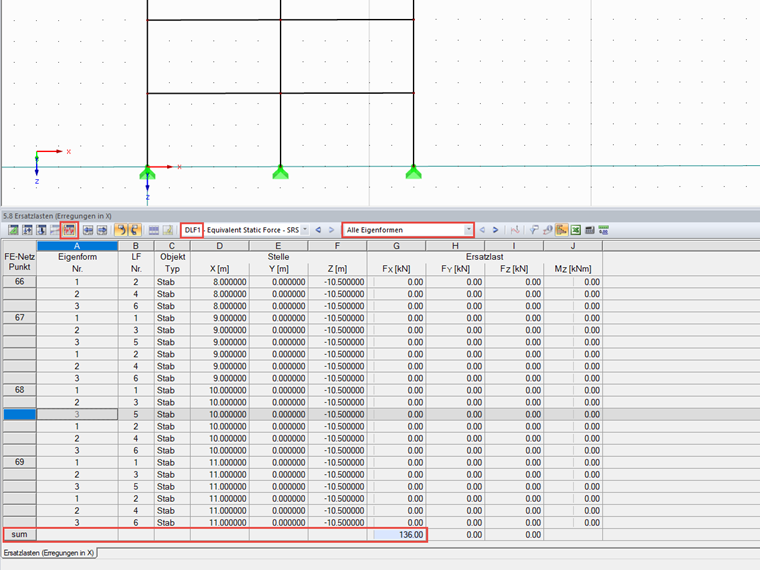

La suma indicada en esta tabla no refleja la superposición correcta según la norma. Este es un resumen simple de las cargas equivalentes. ¡No se realiza una superposición con la regla de superposición seleccionada (SRSS o CQC) en esta tabla!Además, hay diferencias si se activa la torsión accidental en el módulo adicional. Esto conduce a la generación de dos casos de carga para cada deformada del modo. Siempre contienen el momento torsor en las direcciones positiva y negativa. Como resultado, las cargas equivalentes se duplican en esta tabla.

Question

RF-/DYNAM Pro - Equivalent Loads incluye las tablas de resultados "5.8/5.9/5.10 - Equivalent Loads". &#191;Qu&#233; suma se muestra en el caso de la opci&#243;n "Todas las formas del modo"?

Accepted Answer

La suma indicada en esta tabla no refleja la superposici&#243;n correcta seg&#250;n la norma. Este es un resumen simple de las cargas equivalentes. &#161;No se realiza una superposici&#243;n con la regla de superposici&#243;n seleccionada (SRSS o CQC) en esta tabla!Adem&#225;s, hay diferencias si se activa la torsi&#243;n accidental en el m&#243;dulo adicional. Esto conduce a la generaci&#243;n de dos casos de carga para cada deformada del modo. Siempre contienen el momento torsor en las direcciones positiva y negativa. Como resultado, las cargas equivalentes se duplican en esta tabla.

Suma de cargas equivalentes para "Todas las deformadas del modo" en RF-/DYNAM Pro
