Supuestos para la resistencia efectiva a tracción relacionada con la determinación de la armadura mínima según DIN EN 1992-1-1 7.3.2

Dependencia del tipo de efectos debido a la coacción

Para determinar la resistencia efectiva a tracción f_ct,eff, es necesario definir si las coacciones deben considerarse antes o después.

La coacción temprana es causada, por ejemplo, por el flujo de calor de hidratación.

La coacción tardía es causada, por ejemplo, por una carga de temperatura. Es una coacción tardía cuando el hormigón ha alcanzado la resistencia requerida por la norma.

Si solo se tiene en cuenta la coacción temprana y no hay otras especificaciones con respecto a la resistencia a tracción, se puede asumir la resistencia efectiva a tracción temprana según [1] de la siguiente manera:

• Nach 3 Tagen (vereinfacht für dünne Bauteile h ≤ 0,30 m): f_ct,eff ≈ 0,65 f_ctm
• Nach 5 Tagen (vereinfacht für mitteldicke Bauteile): f_ct,eff ≈ 0,75 f_ctm
• Nach 7 Tagen (vereinfacht für dicke Bauteile h > 0,80 m): f_ct,eff ≈ 0,85 f_ctm

Las especificaciones se aplican al hormigón común con un desarrollo medio de la resistencia (N).

Resistencia media a tracción en relación con el tiempo

Con la fórmula en EN 1992-1-1 3.1.2 (5) (3.4), es posible asumir la resistencia a tracción dependiendo de la edad del hormigón. Usando la fórmula, puede configurar las siguientes funciones para el desarrollo de la resistencia:

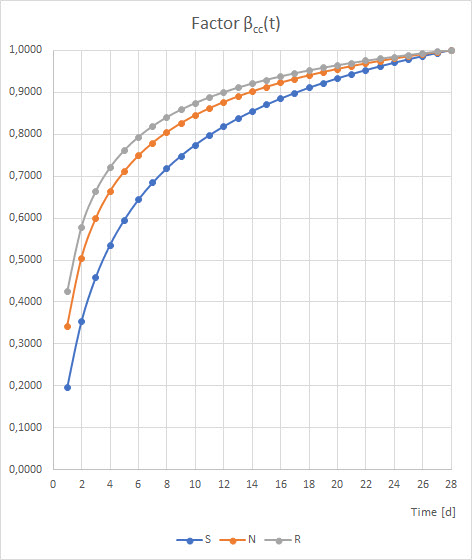

Desarrollo de la resistencia fct, eff - Coeficiente βcc

Diagrama logarítmico del coeficiente βcc

Hormigón de endurecimiento lento y rápido

Para hormigones que de endurecimiento lento (L) o rápido (R), el valor de la resistencia a la tracción debe reducirse o aumentarse por 0,15 f_ctm.

Introducción en el programa

En RF-CONCRETE, puede factorizar la resistencia efectiva a tracción al introducirla en el programa:

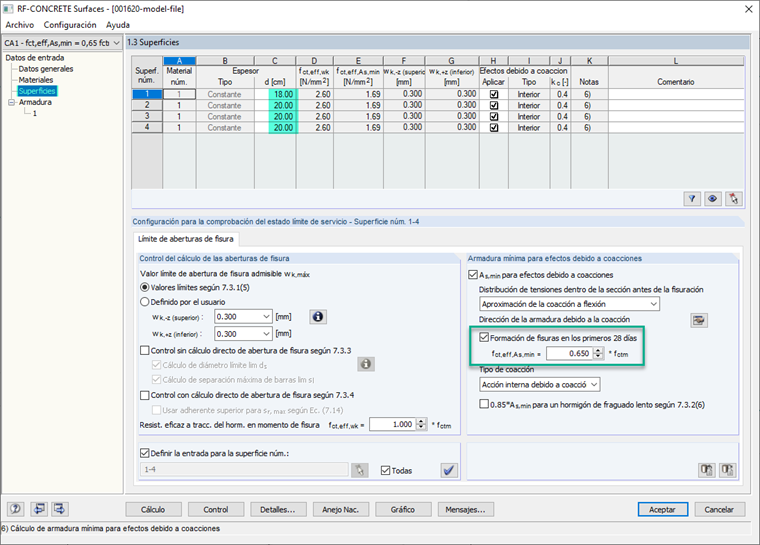

Eingabe Faktor zur Abminderung fct,eff,As,min

Para el hormigón de endurecimiento lento, la resistencia a tracción o la armadura mínima A_s,min pueden reducirse mediante una casilla de verificación introduciendo 0,85 A_s,min.

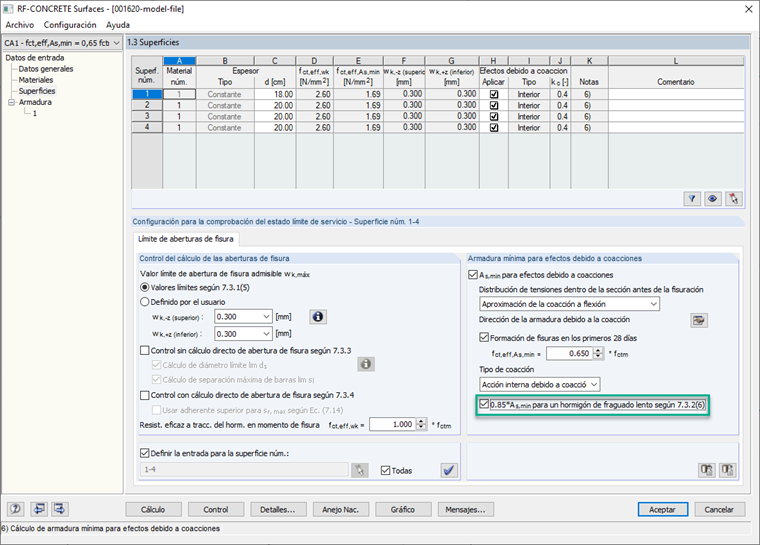

Casilla de verificación para hormigón de endurecimiento lento

Nota:

La determinación de la resistencia efectiva a tracción tiene una influencia significativa en el resultado de la armadura mínima pues la reduce directamente. Por lo tanto, vale la pena considerarla si considera solo la coacción temprana. El Eurocódigo no da ningún supuesto simplificado indicando que la resistencia efectiva a tracción se puede reducir al 50% como se indica en DIN 1045-1.
