Допущения эффективной прочности при растяжении в связи с определением минимального армирования по норме DIN EN 1992-1-1 7.3.2

Зависимость от вида вынужденного нагружения

Для того, чтобы определить эффективную прочность при растяжении f_ct,eff, необходимо установить, если будут учитываться более ранние или поздние вынужденные деформации.

Более ранняя вынужденная деформация вызвана, например, потоком тепла гидратации.

Поздняя вынужденная деформация вызвана, например, температурным напряжением. Поздняя вынужденная деформация наступает тогда, когда бетон достигнет прочности, требуемой по норме.

Если принять во внимание только раннюю вынужденную деформацию и дальнейшие требования к прочности на растяжение отсутствуют, то эффективную прочность при растяжении по {%ref#Refer [1]]] можно определить следующим образом:

• Nach 3 Tagen (vereinfacht für dünne Bauteile h ≤ 0,30 m): f_ct,eff ≈ 0,65 f_ctm
• Nach 5 Tagen (vereinfacht für mitteldicke Bauteile): f_ct,eff ≈ 0,75 f_ctm
• Nach 7 Tagen (vereinfacht für dicke Bauteile h > 0,80 m): f_ct,eff ≈ 0,85 f_ctm

Значения применимы к обычному бетону со средним нарастанием прочности (N).

Средняя прочность при растяжении в зависимости от времени

По формуле (3.4) из нормы EN 1992-1-1 3.1.2 (5) можно рассчитать предел прочности в зависимости от возраста бетона. С помощью данной формулы можно задать следующие функции нарастания прочности:

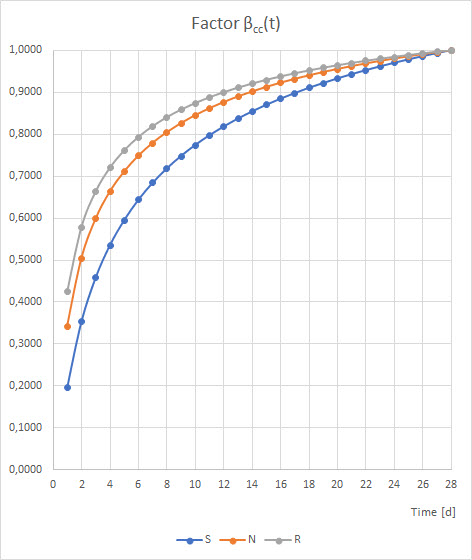

Нарастание прочности fct, eff - Коэффициент βcc

Логарифмическая диаграмма коэффициента βcc

Медленно и быстротвердеющий бетон

У медленно (L) или быстро (R) твердеющего бетона значение прочности при растяжении должно быть соответственно уменьшено или увеличено на 0,15 f_ctm.

Ввод в программе

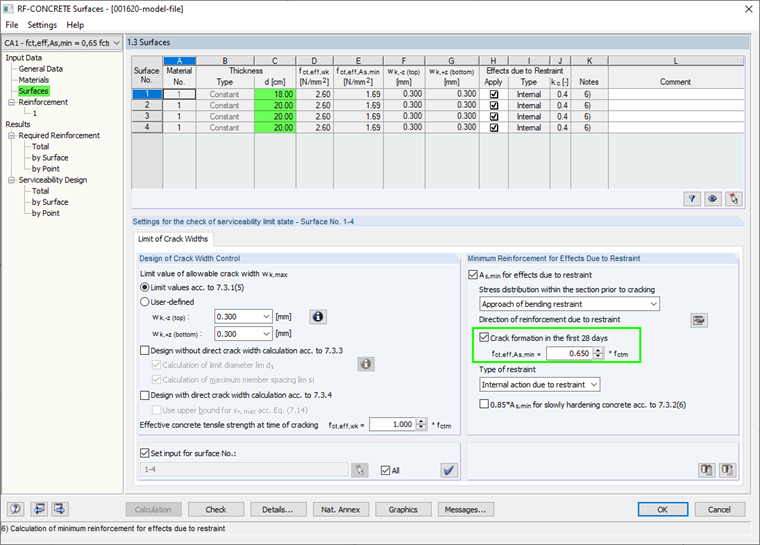

В дополнительном модуле RF-CONCRETE можно при вводе откорректировать прочность при растяжении коэффициентом:

Eingabe Faktor zur Abminderung fct,eff,As,min

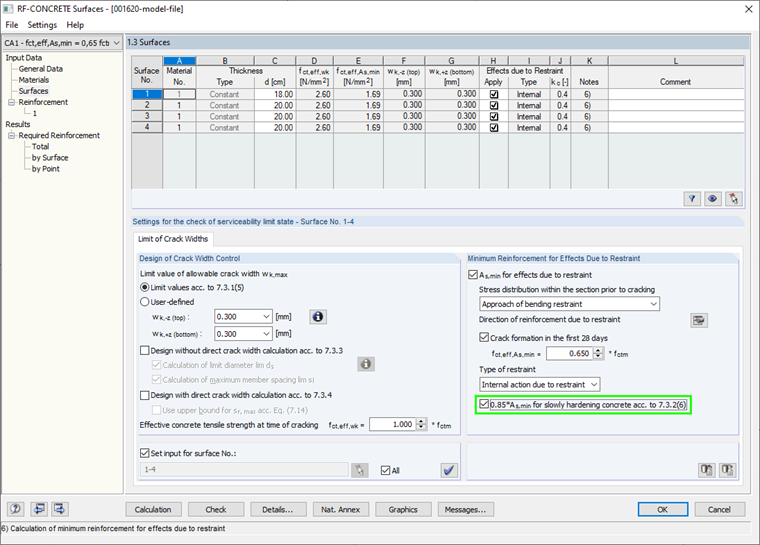

У медленно твердеющего бетона прочность при растяжении или минимальное армирование A_s,min можно уменьшить до 0,85 A_s,min с помощью установки соответствующего флажка во время ввода.

Поле установки флажка для медленно твердеющего бетона

Уточнения

Определение эффективной прочности при растяжении оказывает существенное влияние на полученное значение минимального армирования, поскольку оно будет непосредственно снижено. Поэтому полезно проанализировать возможность учета в расчете только ранней вынужденной деформации. Еврокод не дает возможности применить упрощенный алгоритм, когда эффективная прочность при растяжении может быть снижена до 50%, как указано в норме DIN 1045-1.
