Un artículo anterior mostró los efectos de los apoyos intermedios laterales, así como las longitudes eficacesLcr,y/z.
Los parámetros para el pandeo lateral incluyen adicionalmente las longitudes LW y LT así como el factor de la longitud eficaz kz y el factor de longitud para alabeo kw para una definición más detallada.

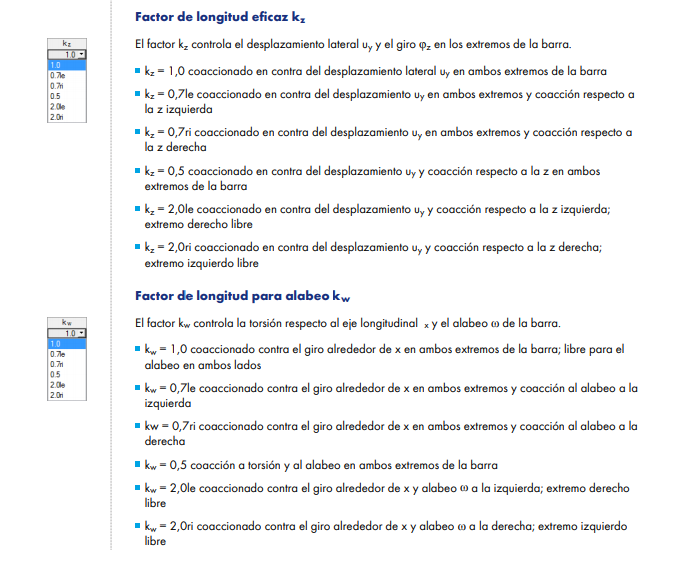

Factor de longitud eficaz kz

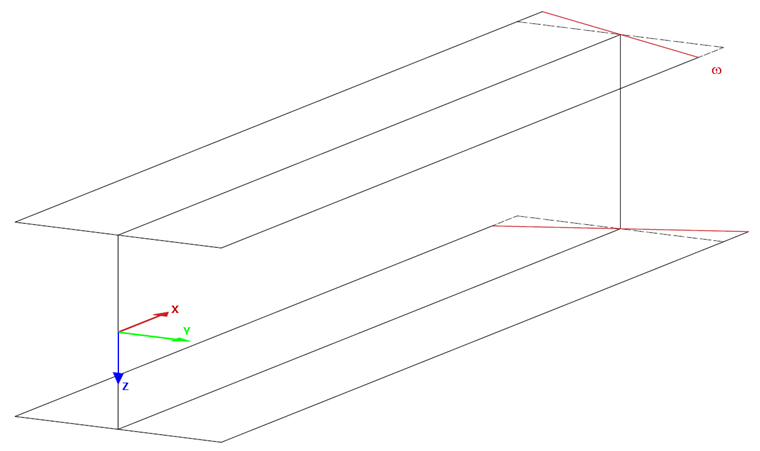

Se puede usar un solucionador interno de los valores propios para determinar el momento de pandeo lateral ideal. Requiere un modelo de barra interna con cuatro grados de libertad (uy, φz, φx, ω).
El factor kz controla el apoyo en el inicio y final de la barra con respecto a los grados de libertad uy (desplazamiento en Y) y φz (giro sobre z). En este ejemplo, ambos parámetros están fijos en el inicio de la barra. En el final de la barra, sólo se puede asumir que el desplazamiento uy está coaccionado. La situación se corresponde con la definición kz = 0,7le.
Factor de longitud para alabeo kw
Este parámetro también se usa para apoyar el modelo de barra interna. Este controla los dos grados de libertad restantes, φx (giro sobre x) y ω (alabeo). Debido a la coacción de la viga, ambos grados de libertad están fijos al inicio. Am freien Ende wird hier von einer Fixierung von φx sowie ω abgesehen. Esto se corresponde con la definición kw = 2,0le.
Longitud de deformación Lw

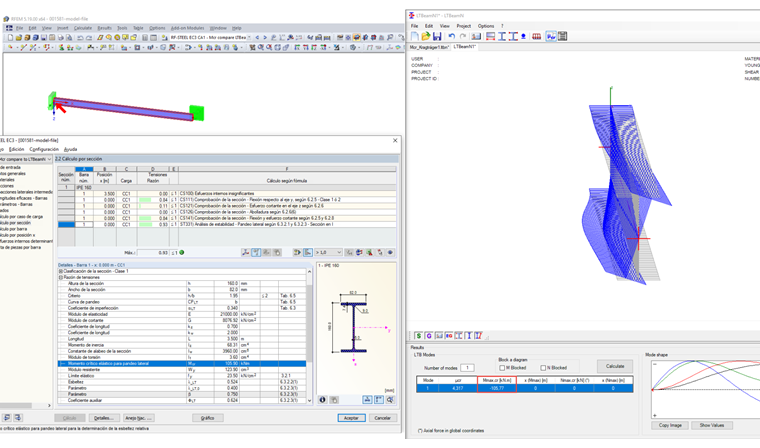

La longitud de deformación se incluye en la determinación de Mcr. Esto corresponde con la distancia de las coacciones laterales y torsionales y, por lo tanto, no es necesariamente idéntica a la longitud eficaz Lcr,z. Dies wird auch am Vergleich der ideellen Verzweigungsmomente Mcr zwischen RF-/STAHL EC3 und LTBeamN (Programm zur Bestimmung der Verzweigungslasten) ersichtlich.
Die Knicklänge Lcr,z = 0,7 ⋅ L (analog Euler-Fall 3). Die Wölblänge wird im Gegensatz dazu mit Lw = L angesetzt. Para este caso, en RF-/STEEL EC3, Mcr da como resultado 105,90 kNm. Dies deckt sich mit dem Ergebnis des Programmes LTBeamN, welches ein Mcr = 105,77 kNm berechnet. Zum Vergleich: Der Ansatz der Wölblänge von 0,7 ⋅ L hätte zu einem Mcr = 174 kNm geführt.
Longitud torsional LT
Die Drilllänge ist die maßgebende Länge für den Drillknicknachweis nach 6.3.1.4 [1]. Dieser wird nur bei reiner Druckkraftbeanspruchung geführt. No tiene efecto en el análisis de pandeo lateral. En el ejemplo, se aplica igual a la longitud de la barra.
Vergleich mit Eingabe über Knotenlager analog Maske 1.7
RF-/STAHL EC3 bietet mit der Bemessung von Stabsätzen nach 6.3.4 [1] ebenso die Möglichkeit, das interne Stabmodell direkt über Knotenlager zu definieren. Aquí están disponibles los cuatro grados de libertad. En la siguiente comparación de las opciones de entrada, queremos dejar claro que es posible tener el mismo resultado. Para ello, el sistema estructural permanecerá idéntico. Sólo se cambia la carga, así como la sección. En vez de IP 160, se selecciona una sección en T simétrica simple. Dadurch wird die Bemessung nach 6.3.4 [1] forciert. En la figura siguiente, puede ver una vista general comparativa de la entrada por longitudes eficaces a la izquierda y por apoyos en nudos a la derecha. El resultado demuestra la hipótesis formulada al principio.
Conclusión
RF-/STEEL EC3 generalmente asume una viga de vano simple con coacción lateral y torsional. Los parámetros predeterminados están alineados con esta. Con esos factores configurados previamente, el usuario tiene la opción de mostrar otros sistemas estructurales. Depende finalmente del usuario decidir qué grados de libertad se mantendrán en los respectivos puntos de los nudos.
