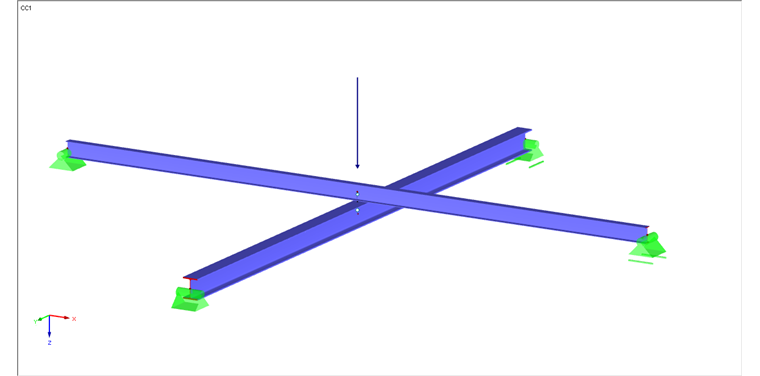

Recomendamos dividir las dos vigas en el nivel del cruce para realizar la situación descrita anteriormente de modo que se genere un nuevo nudo en estas ubicaciones. Falls die Funktion "Linien/Stäbe verbinden" im Kontextmenü deaktiviert ist, ist sie manuell bei den beiden kreuzenden Stäben anzuwenden.
Luego se dividen en el nudo previamente insertado, pero cada una de ellas sigue siendo una barra continua.

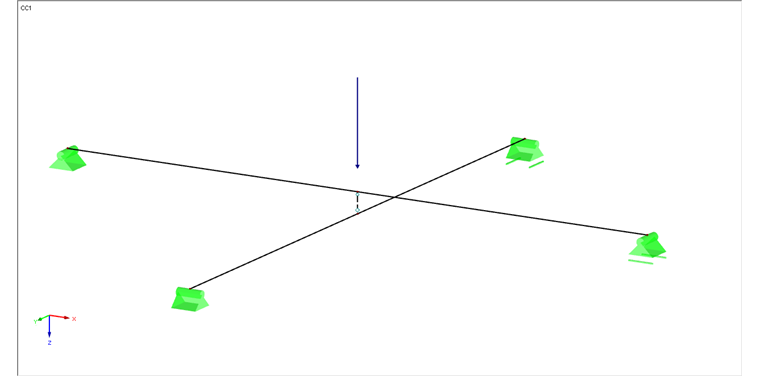

En el siguiente paso, las dos barras que se cruzan se conectan mediante una barra rígida corta entre los dos nuevos nudos.
Der Starrstab erhält idealerweise am Stabanfang sowie am Stabende jeweils ein Momentengelenk, sodass an dieser Stelle keine Momente übertragen werden.
En el último paso, se deben definir las dos condiciones siguientes en la conexión y en la barra rígida insertada:
- Ausfall bei Zug, sprich bei abhebendem oberen Stab
- Transmisión de esfuerzos bajo compresión sólo en el contacto de las dos barras

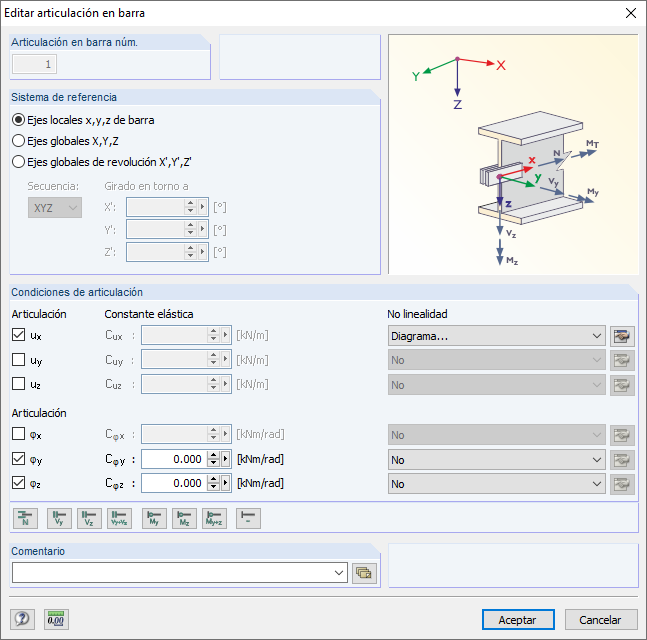

Beide Bedingungen können an einem der beiden Stabendgelenke des Starrstabes als Nichtlinearität per Diagramm definiert werden. Primero es necesario abrir el cuadro de diálogo "Editar articulación en barra".
Cuando haya seleccionado los ejes locales de las barras y el sistema de referencia y, en consecuencia, ha activado la liberación de la fuerza normal ux, puede seleccionar el diagrama como una "No linealidad" en la derecha. Haga clic en el botón "Editar no linealidad de la fuerza axial N" para abrir el cuadro de diálogo "No linealidad - Diagrama - Articulación de la barra ux".

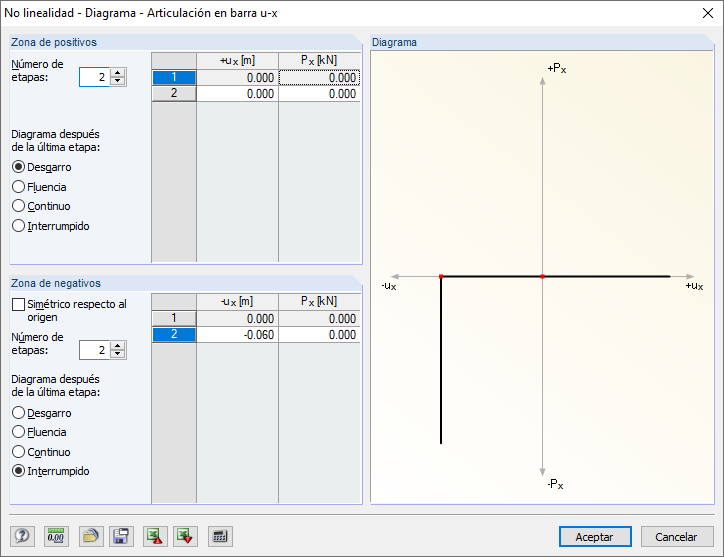

Im positiven Bereich der Normalkraft wird der Ausfall bei Zug definiert. Esto quiere decir: Hier wird lediglich die Option "Reißen" (nach dem letzten Schritt) aktiviert. Im negativen Bereich der Normalkraft wird zuerst die Option "Symmetrisch um den Ursprung" deaktiviert, sodass die folgenden zwei Schritte definiert werden können:
- Fuerza axial N = 0,000 kN, deformación -ux = 0,000 m
- Fuerza axial N = 0,000 kN, deformación -ux en este ejemplo = -0,060 m
Die zuvor genannten 6 cm "Schlupf" sind der Abstand zwischen Oberkante des unteren Trägers und Unterkante des oberen Trägers und gelten natürlich nur für dieses Beispiel. Diese sind also je nach Abstand der beiden Träger anzupassen. El valor respectivo se determina como a continuación:
ux = (longitud de la barra rígida) - (barra superior de media altura de la barra) - (barra inferior de la media altura de la barra)
Damit die Kraft nach dem Erreichen der definierten Verformung voll wirkt, ist als Verlauf nach dem letzten Schritt "Anschlag" zu wählen. Los cuadros de diálogo se pueden confirmar sucesivamente con [Aceptar].
Control gráfico y numérico

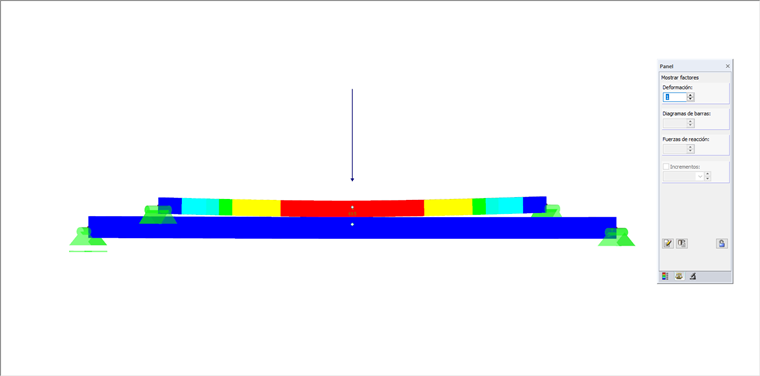

Nachdem die Nichtlinearität erfolgreich definiert und die ersten Ergebnisse erzielt wurden, ist bei Betrachtung der Verformungen deren Überhöhungsfaktor zu beachten (siehe Panel, Register "Faktoren", "Anzeigefaktor für Verformung"). Eine grafische Kontrolle der definierten Nichtlinearität ist bei möglichem Kontakt der Stäbe (Druck) nur mit dem Anzeigefaktor "1" sinnvoll, da es bei überhöhter Darstellung der Verformung beispielsweise so aussieht, als biege sich der obere Stab weiter herunter als der untere Stab.
En relación con la posición original, la deformación de la barra superior es, por supuesto, siempre mayor que la deflexión de la barra inferior cuando las barras tienen contacto. Además, además del control gráfico, se recomienda comprobar los valores de deformación para garantizar que se ha definido la no linealidad correspondiente de forma correcta. Si ambas barras tienen contacto, se aplica lo siguiente:
(Deformación de la barra superior) - (valor absoluto del deslizamiento definido ux ) = (deformación de la barra inferior)
En caso de un contacto de ambas vigas, se debe asignar un esfuerzo normal de compresión correspondiente a la barra rígida. Die diesbezügliche Option ist im Zeigen-Navigator zu aktivieren (siehe FAQ 002080).
