Modelo de edificio para RFEM 6 | Características

Modelo de edificio
Características

Modelo de edificio para RFEM 6 | Características

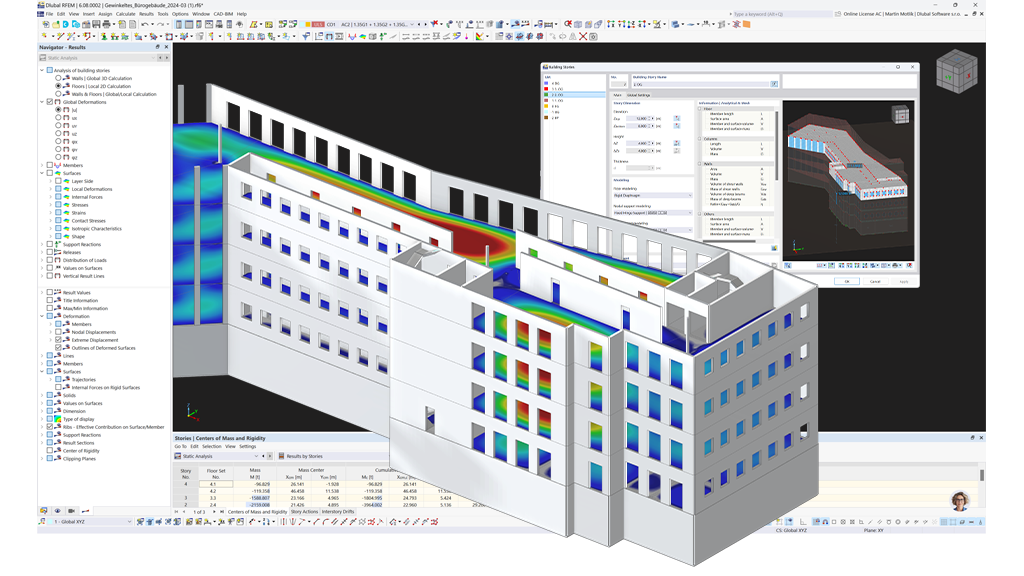

Si está planificando un edificio con varias plantas, el complemento Modelo de edificio es la herramienta perfecta para usted. Le permite definir plantas para su edificio. También puede ajustar las plantas de muchas maneras después, exactamente como lo necesita.

Puede realizar cálculos de rigidez, diseñar muros de cortante, analizar pisos como estructuras 2D separadas, determinar parámetros clave para el análisis dinámico y mucho más.

Descargar versión de prueba gratuita

Subnavigation

Modelo de edificio para RFEM 6

Características

Rigidez y muro de cortante

Análisis de terremotos

Ejemplos

Características

Descubra potentes herramientas que optimizan su modelado y análisis de edificios.

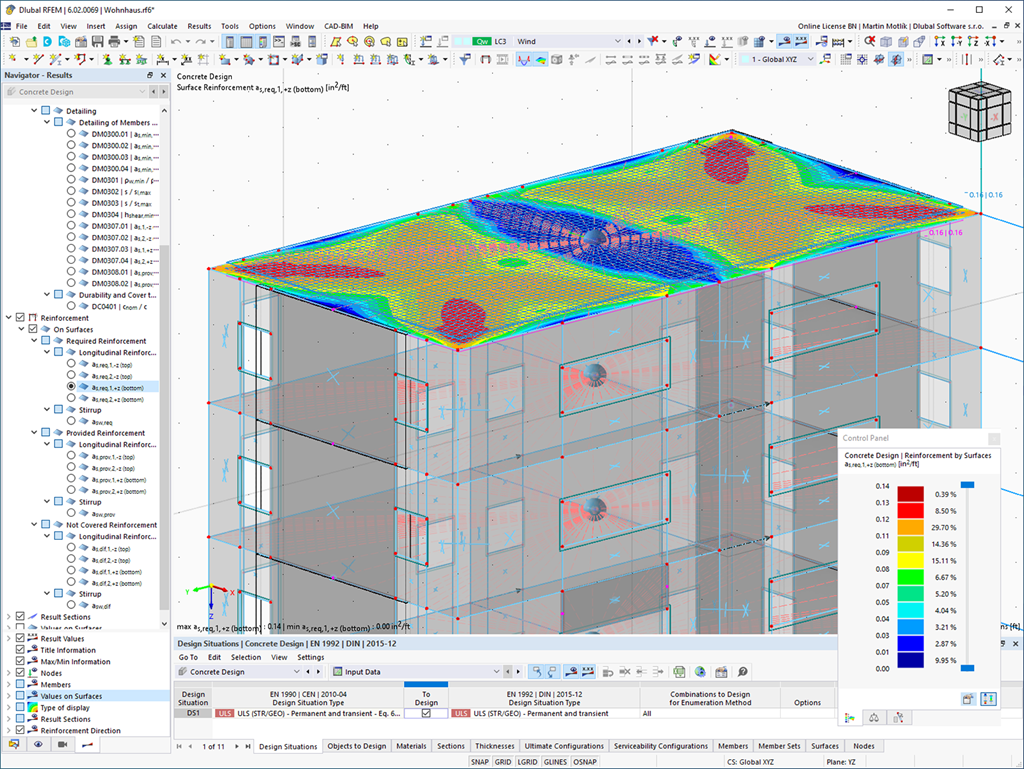

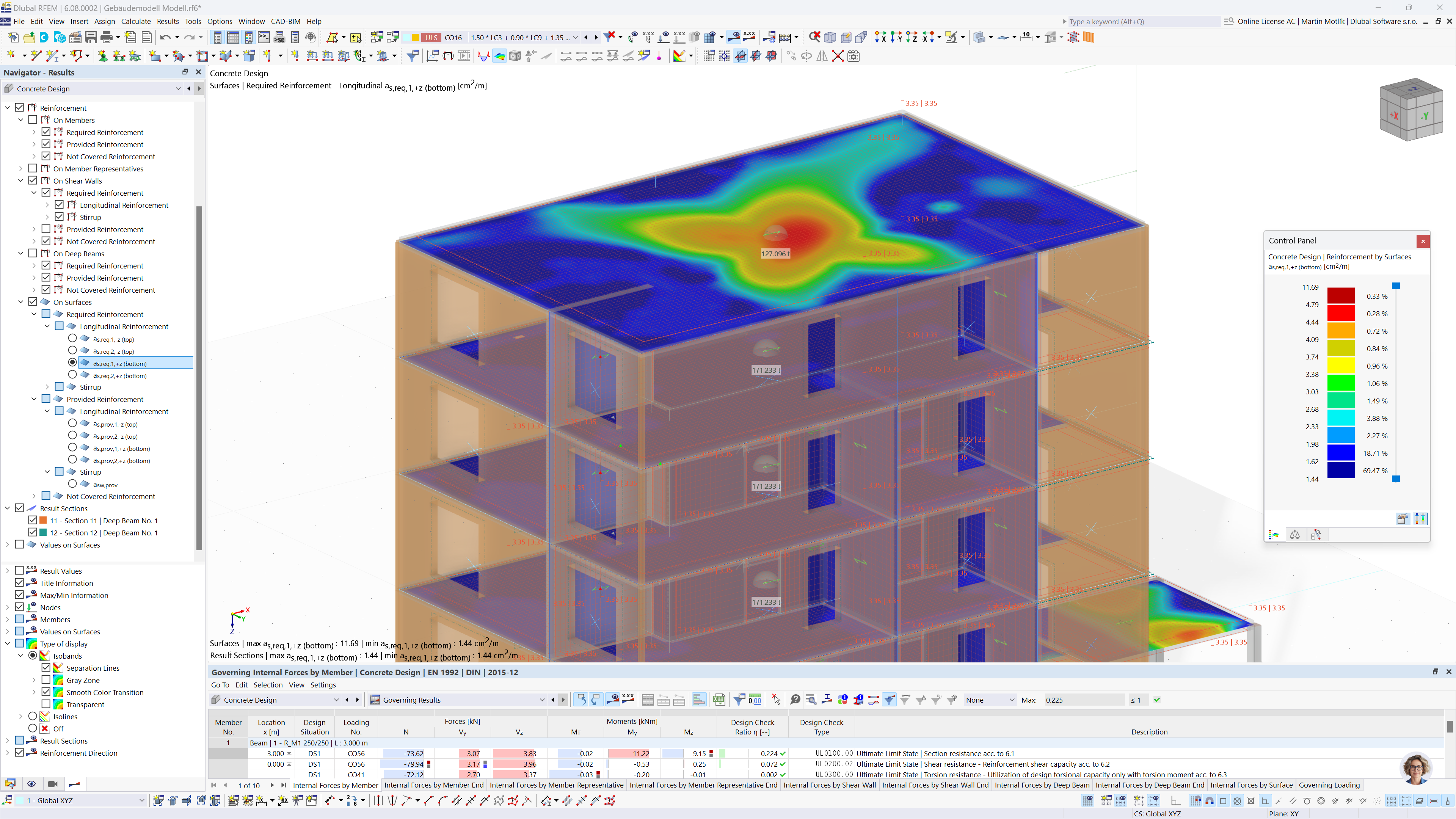

Análisis de losas \n como estructuras 2D independientes

El cálculo del modelo de edificio permite una visualización de resultados diferenciada, dependiendo del modelado de la planta. Primero, se crea todo el modelo en 3D donde los pisos se modelan como planos rígidos o semirrígidos. Por lo tanto, es posible realizar un cálculo similar al de la estática posicional, pero que no omite los efectos del modelo en 3D.

Los resultados de los cálculos en 3D y 2D se combinan en un solo modelo, lo que facilita el intercambio de datos y elimina posibles errores. Las superficies verticales se pueden dividir además en muros de cortante y vigas de gran canto (dinteles), a partir de los cuales el programa genera automáticamente barras de resultados, que se pueden calcular directamente en los complementos de cálculo.
Generador de plantas de edificio

El generador de plantas de edificio le ofrece una opción para crear automáticamente plantas de edificios dependiendo de la topología del modelo.
centro de rigidez

Puede mostrar el centro de rigidez en forma tabular y gráfica. Úselo para sus análisis dinámicos, por ejemplo.

Complemento Modelo de edificio para RFEM: Análisis de sistemas de plantas

Modelado eficiente con el módulo adicional de modelo de edificio

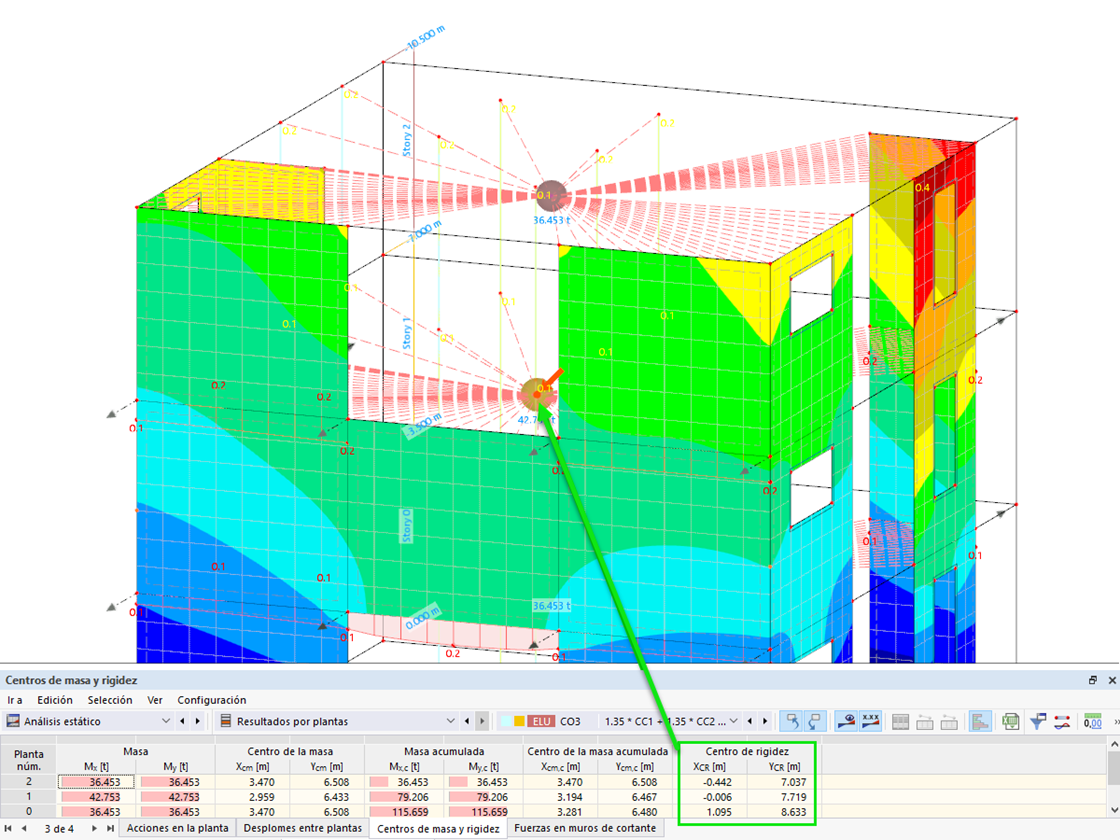

Muestra del centro de rigidez en tablas y en el gráfico

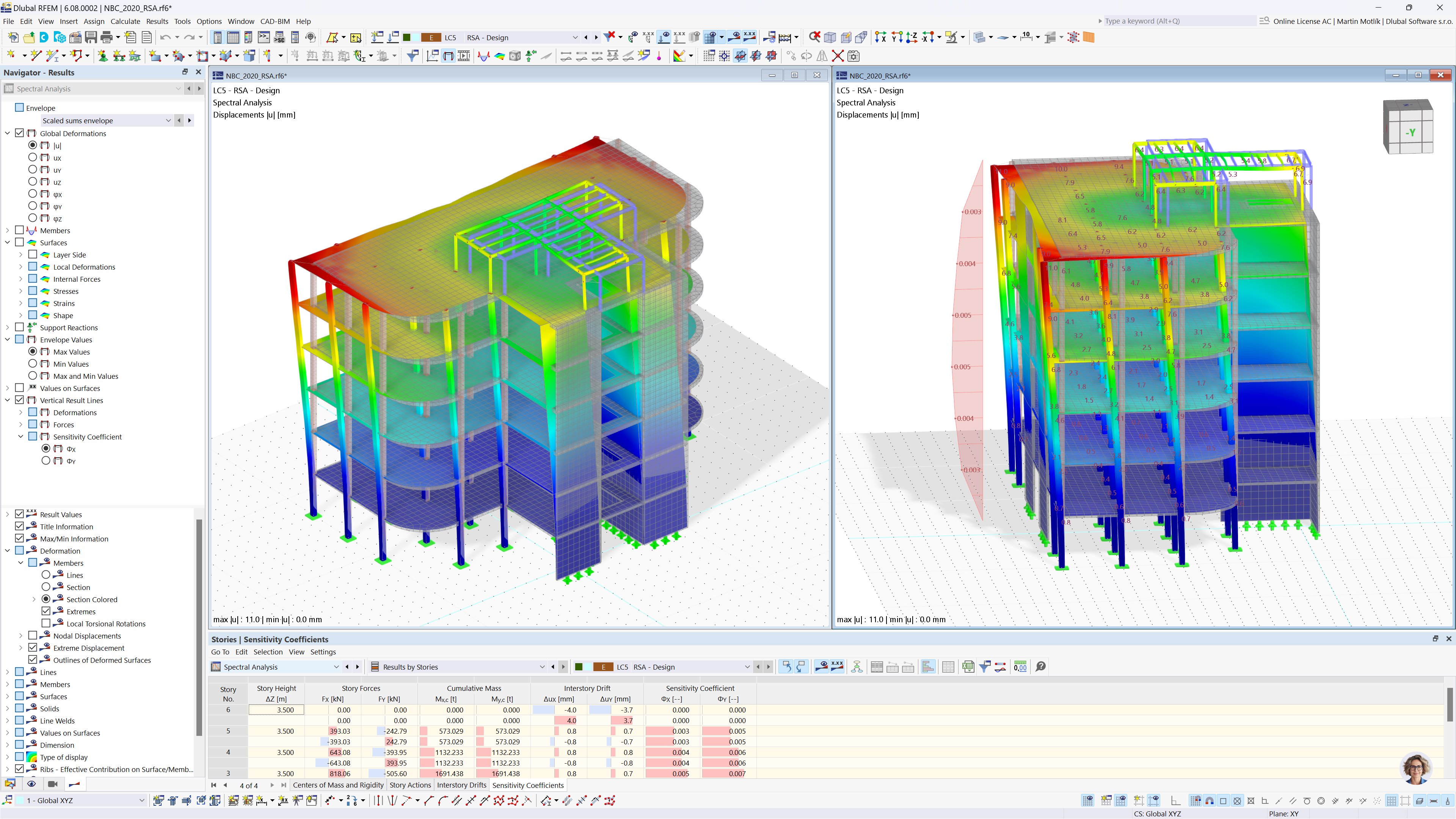

Coeficiente de sensibilidad

Al realizar el análisis sísmico utilizando el espectro de respuesta de los modelos de edificios, los coeficientes de sensibilidad para las direcciones horizontales de las plantas individuales se muestran en una tabla organizada de forma clara.

Esta tabla proporciona una representación clara que le ayuda a comprender cómo reaccionará el modelo a varias cargas y acciones, proporcionando así una entrada valiosa para la calidad de su análisis.

Más información

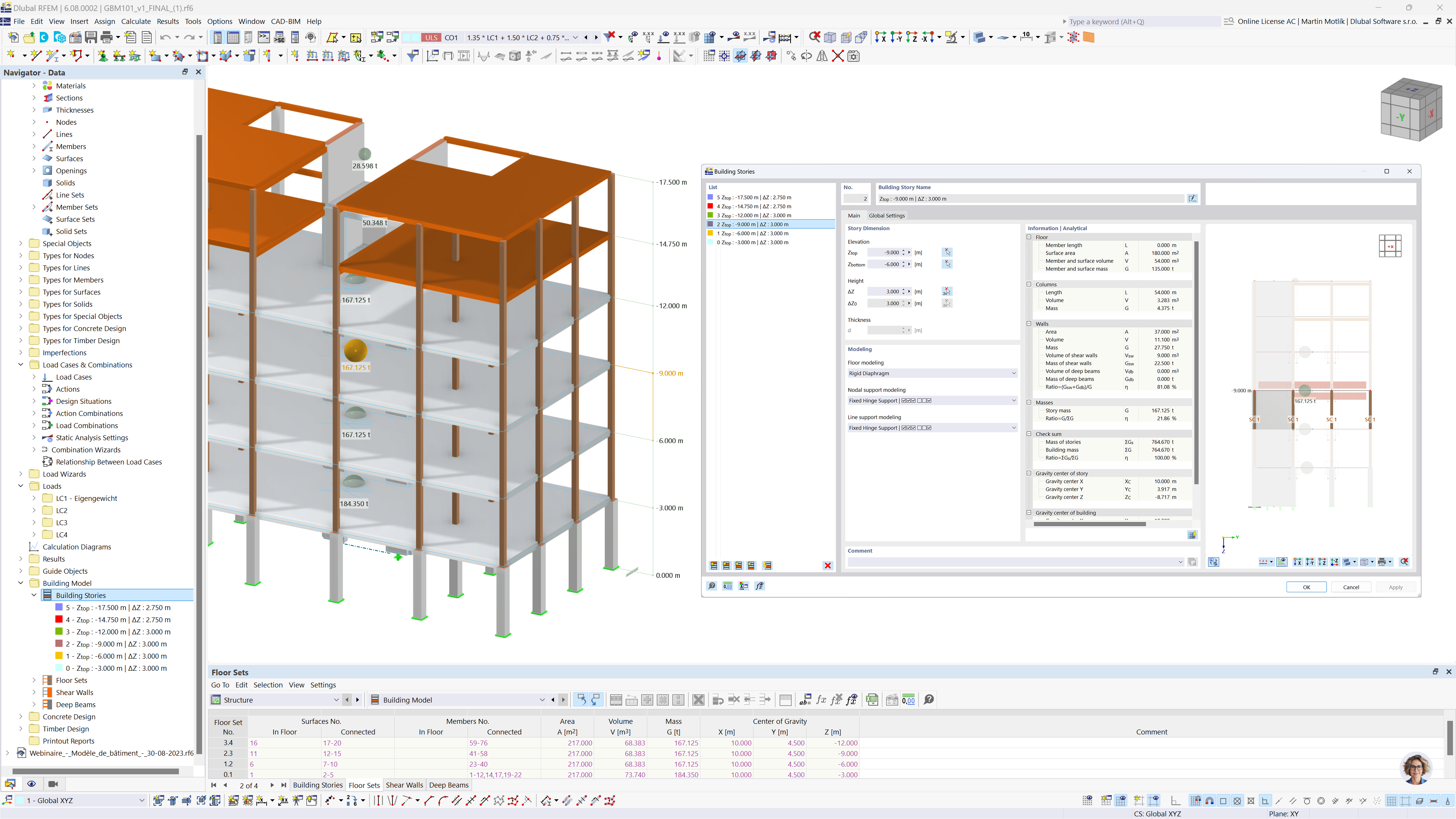

Entrada de datos intuitiva

Con el modelo de edificio, tienes dos opciones. Puedes crear el modelo al inicio de la estructuración o activarlo después. A través del modelo de edificio, puedes definir y manipular directamente los pisos.

Al manipular los pisos, tienes la opción de modificar los objetos incluidos mediante varias opciones o mantenerlos como están.

Más información

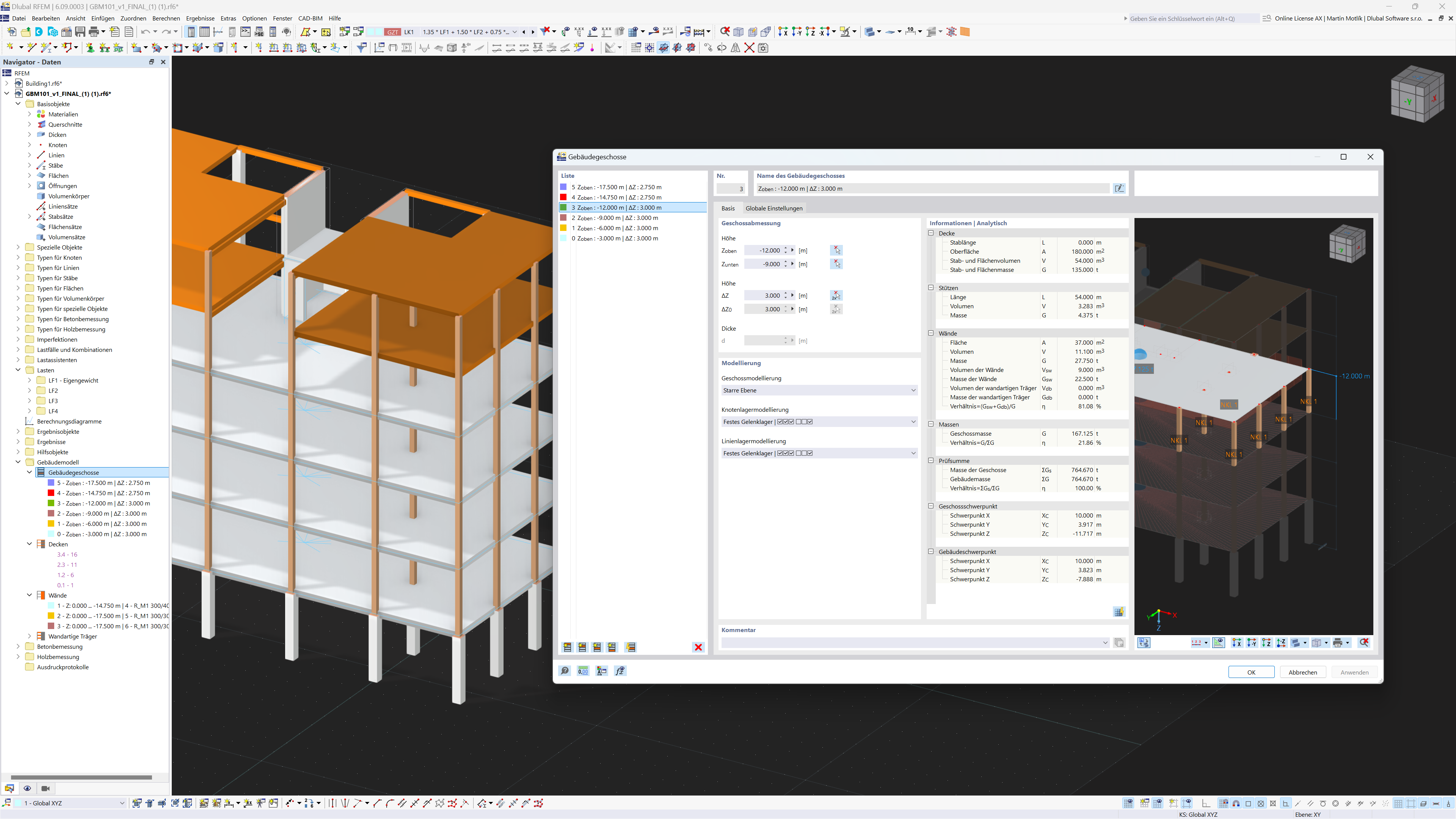

Cuadro de diálogo para definir los pisos individuales del modelo del edificio.

Cálculo del centro de gravedad considerando cargas

En la tabla "Resultados por planta" del modelo de edificio, se muestra el centro de gravedad para estados de carga y combinaciones de carga. Se consideran tanto el peso propio como las cargas verticales de los respectivos estados.

A través del cuadro de diálogo "Centro de gravedad e información de los objetos seleccionados", también puedes mostrar el centro de gravedad respecto a cargas específicas seleccionadas. Esto facilita el análisis de estabilidad y la optimización del diseño.

La salida del centro de masas y del centro de rigidez también es posible gráficamente.

Más información

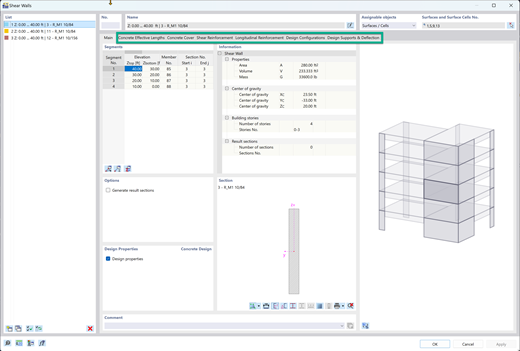

Propiedades de cálculo de muros de cortante y vigas de gran canto

En el complemento Modelo de edificio, puede definir las propiedades de cálculo de muros de cortante y vigas de gran canto para los complementos respectivos.

Característica 002818 | Ignorar aberturas

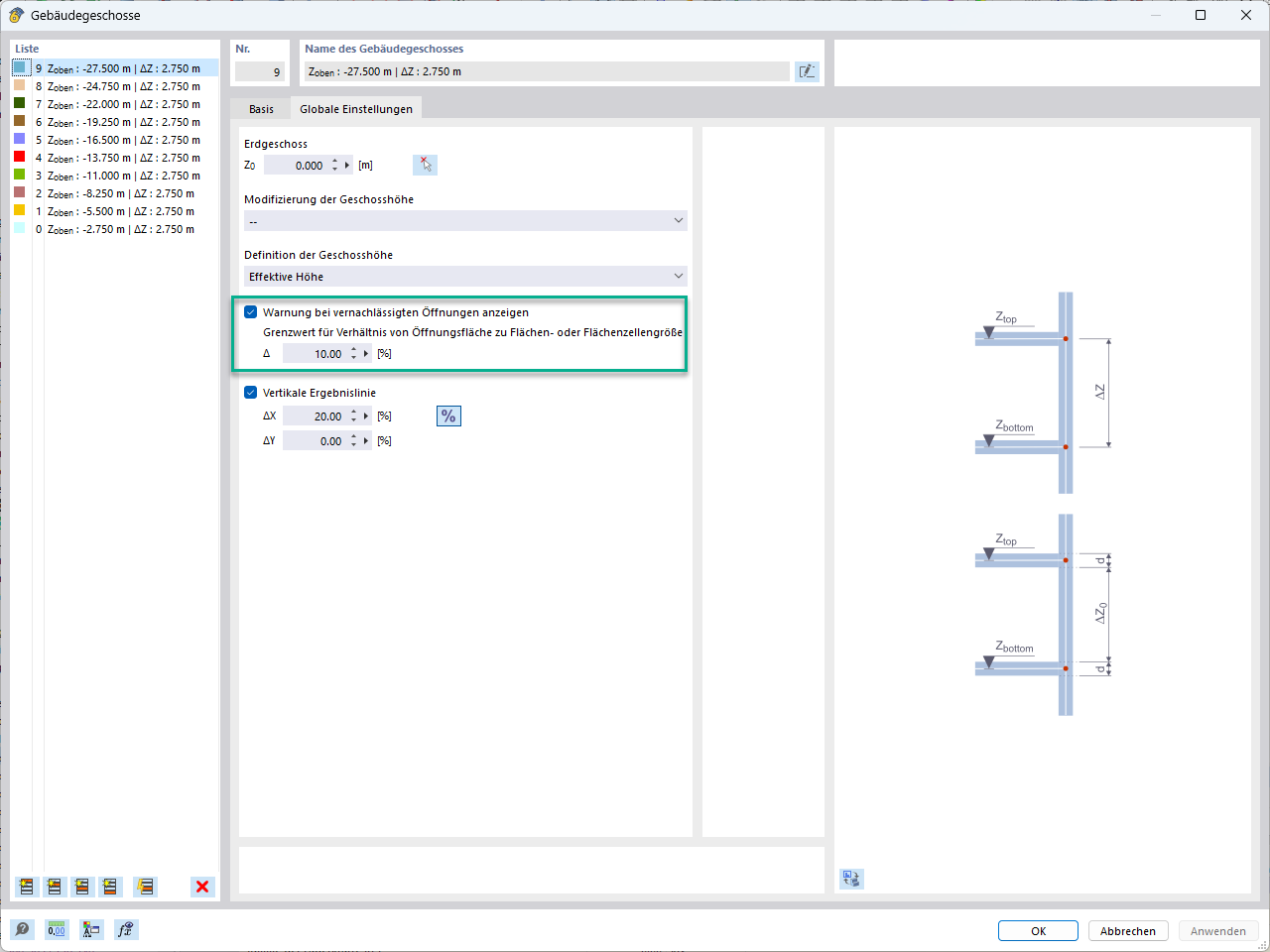

Omisión de aberturas

En el cálculo de modelos de edificios, puede omitir aberturas con un área determinada. Esta función se puede activar en la configuración global de las plantas del edificio.

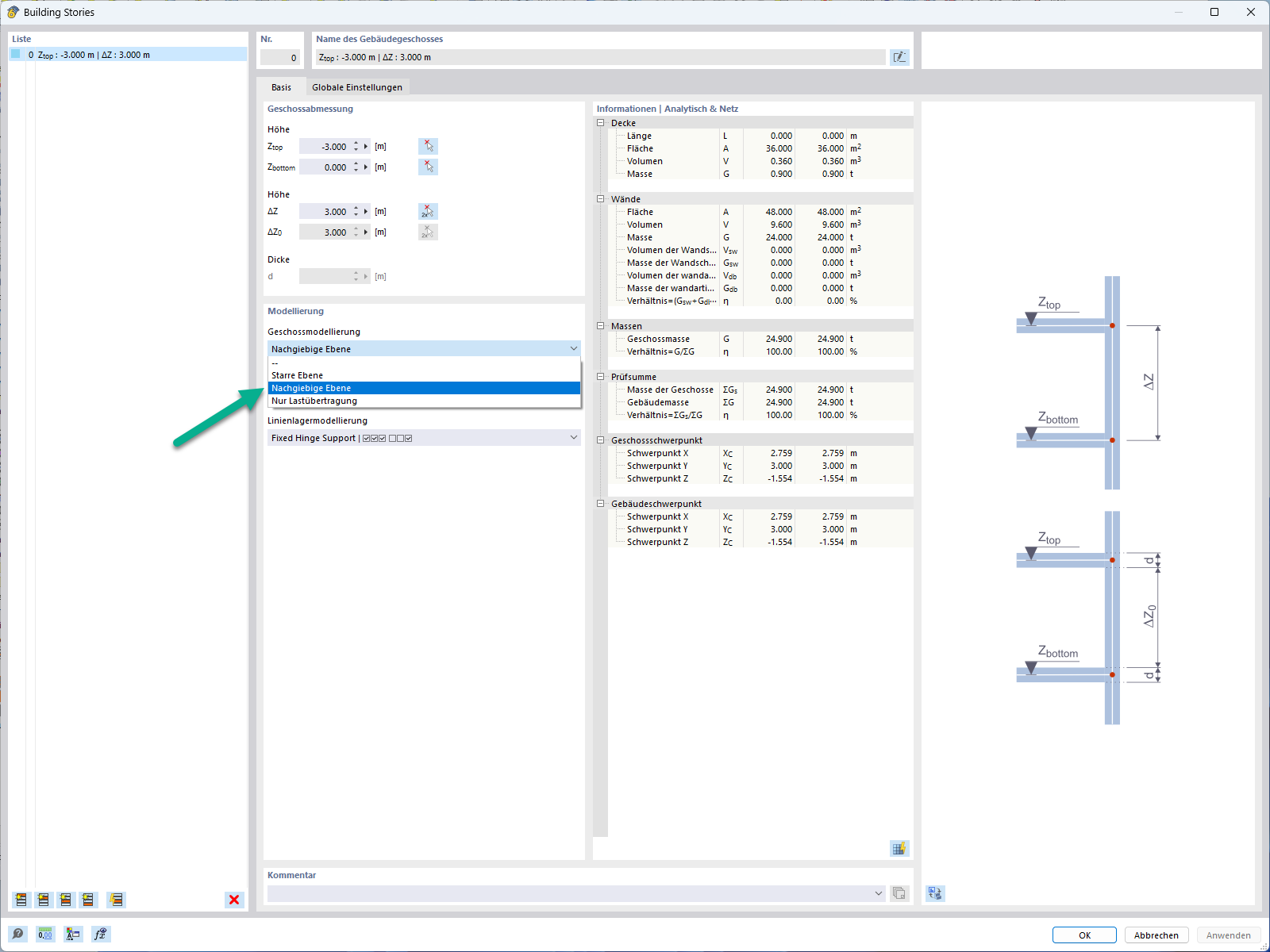

Característica 002850 | Plano flexible para modelado de losas de piso

Diafragma semirrígido para el modelado de plantas

En principio, esta opción de modelado selecciona el mismo planteamiento que para el modelado de plantas "Diafragma rígido". A diferencia del diafragma rígido, no se realiza ningún acoplamiento en nudos desde el centro de gravedad a cada nudo de elementos finitos.
