Módulo adicional para RFEM 5, programa independiente
RF-PLATE-BUCKLING

• Para el dimensionamiento según el Eurocódigo 3 están disponibles los siguientes Anejos Nacionales (AN):
  • DIN EN 1993-1-5/NA:2010-12 (Alemania)
  • SFS EN 1993-1-5/NA:2006 (Finlandia)
  • NBN EN 1993-1-5/NA:2011-03 (Bélgica)
  • UNI EN 1993-1-5/NA:2011-02 (Italia)
  • NEN EN 1993-1-5/NA:2011-04 (Países Bajos)
  • NS EN 1993-1-5/NA:2009-06 (Noruega)
  • CSN EN 1993-1-5/NA:2008-07 (República Checa)
  • CYS EN 1993-1-5/NA:2009-03 (Chipre)
• Además de los Anejos Nacionales enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.

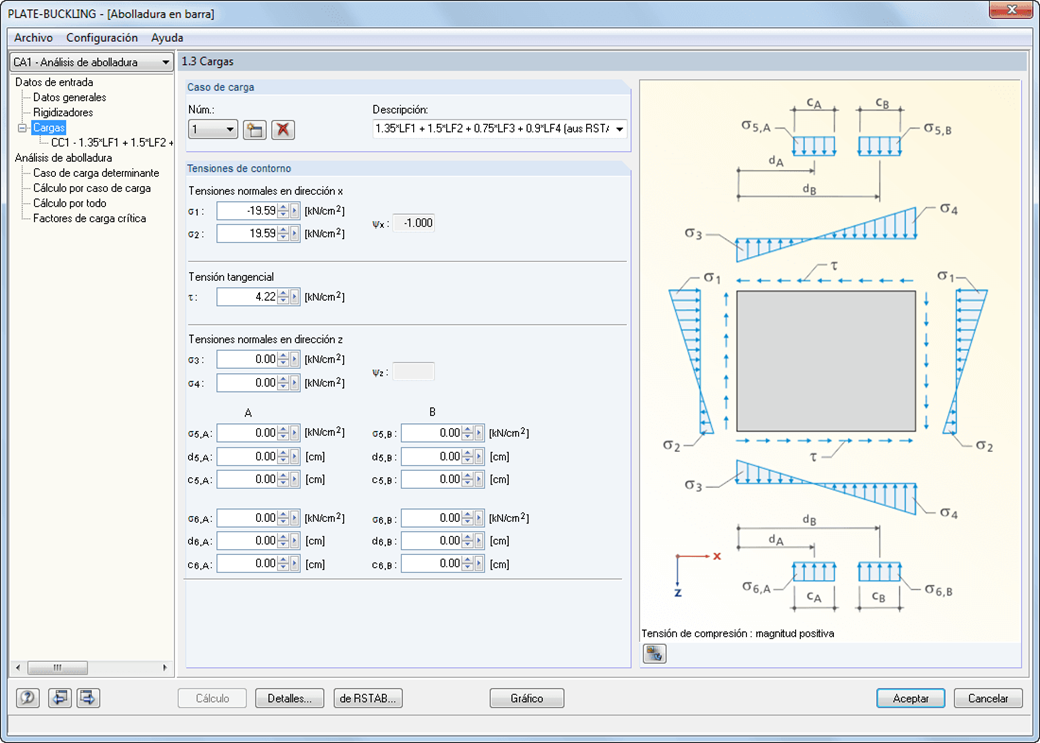

• Importación de todos los esfuerzos internos relevantes desde RFEM/RSTAB seleccionando números de barras y paneles de pandeo con determinación de las tensiones de contorno determinantes
• Resumen de tensiones en casos de carga con determinación de la carga determinante
• Es posible utilizar diferentes materiales para el rigidizador y la placa
• Importación de rigidizadores desde una amplia biblioteca (placa plana y con bulbo, angular, sección en T, en U y chapa trapezoidal)
• Determinación de las anchuras eficaces según EN 1993-1-5 (tabla 4.1 o 4.2) o DIN 18800, parte 3, ec. (4)

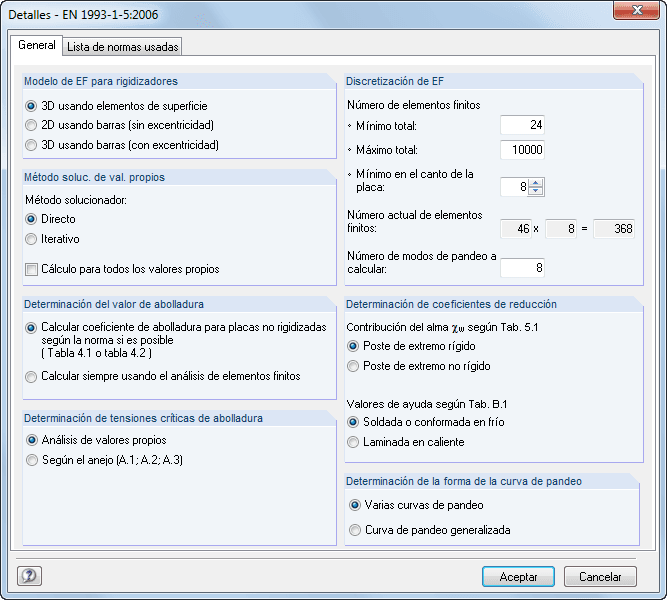

• Cálculo opcional de las tensiones críticas de pandeo según las fórmulas analíticas de los anexos A.1, A.2 y A.3 del EC 3, o mediante el cálculo por el MEF
• Cálculos (tensión, deformación, pandeo torsional) de rigidizadores longitudinales y transversales
• Consideración opcional de los efectos de pandeo según DIN 18800, parte 3, ec. (13)

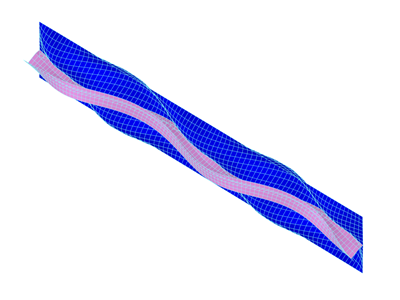

• Representación fotorrealista (renderizado en 3D) del panel de pandeo, incluidos los rigidizadores, las condiciones de tensión y los modos de pandeo con animación
• Documentación de todos los datos de entrada y resultados en un informe verificable

Los cálculos se realizan paso a paso mediante el cálculo de los valores propios de los valores ideales de pandeo para los estados de tensión individuales, así como el valor de pandeo para el efecto simultáneo de todos los componentes de la tensión.

El análisis de pandeo se basa en el método de tensiones reducidas, comparando las tensiones actuantes con una condición de tensión límite reducida de la condición de fluencia de von Mises para cada panel de pandeo. El cálculo se basa en una relación de esbeltez global única determinada por todo el campo de tensiones. Por lo tanto, se omite el cálculo de carga simple y la combinación posterior utilizando el criterio de interacción.

Para determinar el comportamiento de pandeo de la placa, que es similar al comportamiento de una barra de pandeo, el módulo calcula los valores propios de los valores de pandeo ideales del panel utilizando los bordes longitudinales asumidos libremente. Luego, las relaciones de esbeltez y los coeficientes de reducción según EN 1993-1-5, cap. 4 o el anexo B o DIN 18800, parte 3, tabla 1. A continuación, se realiza el cálculo según EN 1993-1-5, capítulo. 10 o DIN 18800, parte 3, ec. (9), (10) o (14).

El panel de pandeo se discretiza en elementos cuadriláteros finitos o, si es necesario, elementos triangulares. Cada nudo de elemento tiene seis grados de libertad.

El componente de flexión de un elemento triangular se basa en el elemento LYNN-^DHILLON (2nd Conf. Matriz met. JAPÓN – Estados Unidos, Tokio) según la teoría de flexión de Mindlin. Sin embargo, el componente de la membrana se basa en el elemento BERGAN-FELIPPA. Los elementos cuadriláteros constan de cuatro elementos triangulares, mientras que se elimina el nudo interior.
