modulo aggiuntivo RFEM 5, programma stand-alone
RF-PLATE-BUCKLING

• Per la verifica secondo l'Eurocodice 3, sono disponibili le seguenti Appendici Nazionali:
  • DIN EN 1993-1-5/NA:2010-12 (Germania)
  • SFS EN 1993-1-5/NA:2006 (Finlandia)
  • NBN EN 1993-1-5/NA:2011-03 (Belgio)
  • UNI EN 1993-1-5/NA:2011-02 (Italia)
  • NEN EN 1993-1-5/NA:2011-04 (Paesi Bassi)
  • NS EN 1993-1-5/NA:2009-06 (Norvegia)
  • CSN EN 1993-1-5/NA:2008-07 (Repubblica Ceca)
  • CYS EN 1993-1-5/NA:2009-03 (Cipro)
• Oltre alle Appendici Nazionali sopra elencate, è anche possibile definire una AN specifica, applicando valori limite e parametri definiti dall'utente.

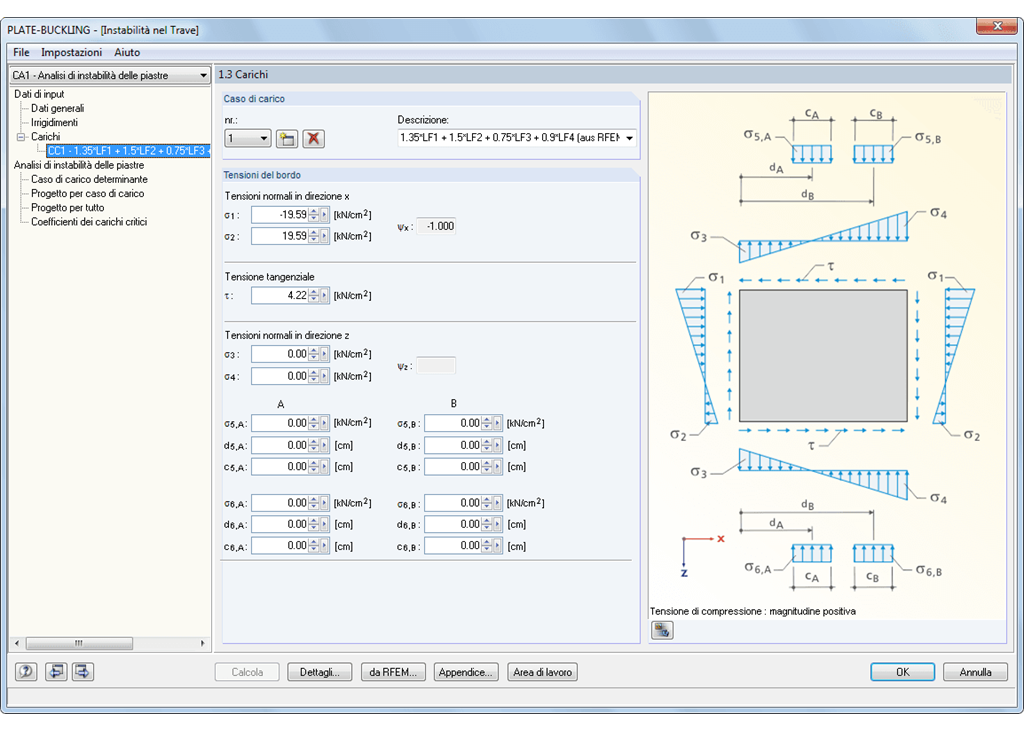

• Importazione di tutte le forze interne rilevanti da RFEM/RSTAB selezionando il numero di aste e pannelli di instabilità con determinazione delle tensioni al contorno determinanti
• Riepilogo delle tensioni nei casi di carico con determinazione del carico determinante
• Sono possibili diversi materiali per l'irrigidimento e la piastra

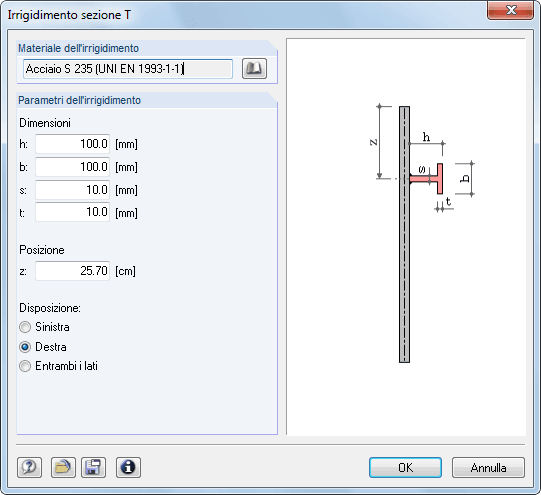

• Importazione di irrigidimenti da una vasta libreria (piastre piane e bulbi piatti in acciaio, angolari, sezioni a T, canale e lamiera trapezoidale)
• Determinazione delle larghezze efficaci secondo EN 1993-1-5 (Tabella 4.1 o 4.2) o DIN 18800, Parte 3, Eq. (4)
• Calcolo opzionale delle tensioni critiche di instabilità secondo le formule analitiche degli allegati A.1, A.2 e A.3 di EC 3, o mediante il calcolo FEA
• Progetti (tensioni, spostamenti generalizzati, instabilità torsionale) di irrigidimenti longitudinali e trasversali
• Considerazione facoltativa degli effetti di instabilità secondo DIN 18800, Parte 3, Eq. (13)

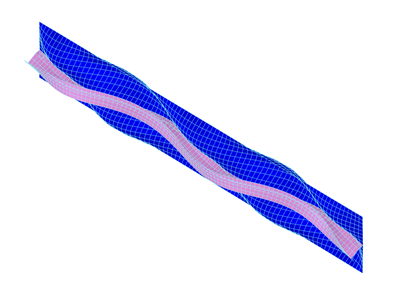

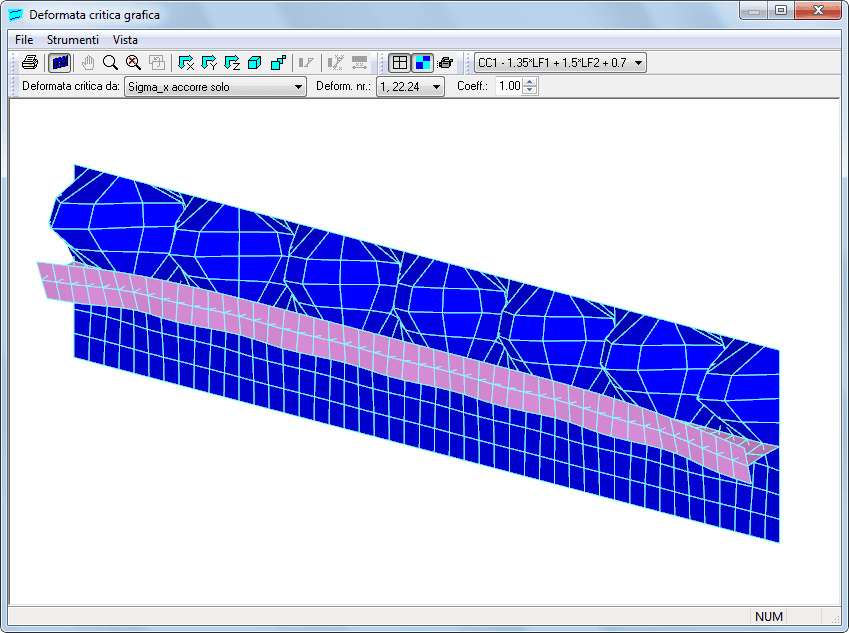

• Rappresentazione fotorealistica (rendering 3D) del pannello di instabilità, inclusi irrigidimenti, condizioni di tensione e modalità di instabilità con animazione
• Documentazione di tutti i dati di input e dei risultati in una relazione di calcolo verificabile

I progetti vengono eseguiti passo dopo passo dal calcolo degli autovalori dei valori di instabilità ideali per i singoli stati tensionali, nonché del valore di instabilità per l'effetto simultaneo di tutte le componenti di tensione.

L'analisi di instabilità si basa sul metodo delle tensioni ridotte, confrontando le tensioni agenti con una condizione di tensione limite ridotta dalla condizione di snervamento di von Mises per ciascun pannello di instabilità. Il progetto si basa su un singolo rapporto di snellezza globale determinato dall'intero campo di tensione. Pertanto, la verifica del carico singolo e della successiva fusione utilizzando il criterio di interazione è omessa.

Al fine di determinare il comportamento di instabilità della piastra, che è simile al comportamento di un'asta instabile, il modulo calcola gli autovalori dei valori di instabilità ideali del pannello utilizzando i bordi longitudinali liberamente assunti. Quindi, i rapporti di snellezza e i coefficienti di riduzione secondo EN 1993-1-5, cap. 4 o Appendice B o DIN 18800, Parte 3, Tabella 1. La verifica viene quindi eseguita secondo EN 1993-1-5, Capitolo. 10 o DIN 18800, Parte 3, Eq. (9), (10) o (14).

Il pannello di instabilità è discretizzato in elementi quadrilateri finiti o, se necessario, triangolari. Ogni nodo dell'elemento ha sei gradi di libertà.

La componente di flessione di un elemento triangolare si basa sull'elemento LYNN-^DHILLON (2 a Conf. Matrice met. JAPAN – USA, Tokyo) secondo la teoria della flessione di Mindlin. Tuttavia, la componente della membrana si basa sull'elemento BERGAN-FELIPPA. Gli elementi quadrilateri sono costituiti da quattro elementi triangolari, mentre il nodo interno è eliminato.
