Descargue el modelo de una nave de acero aquí y ábralo con el software de análisis de elementos finitos estructurales RFEM.
Este modelo se utiliza en el seminario web gratuito "Las preguntas más frecuentes abordadas por el equipo de soporte de Dlubal '" el 7 de julio de 2022 (inglés, 5 de julio de 2022, en alemán).
Modelo utilizado en

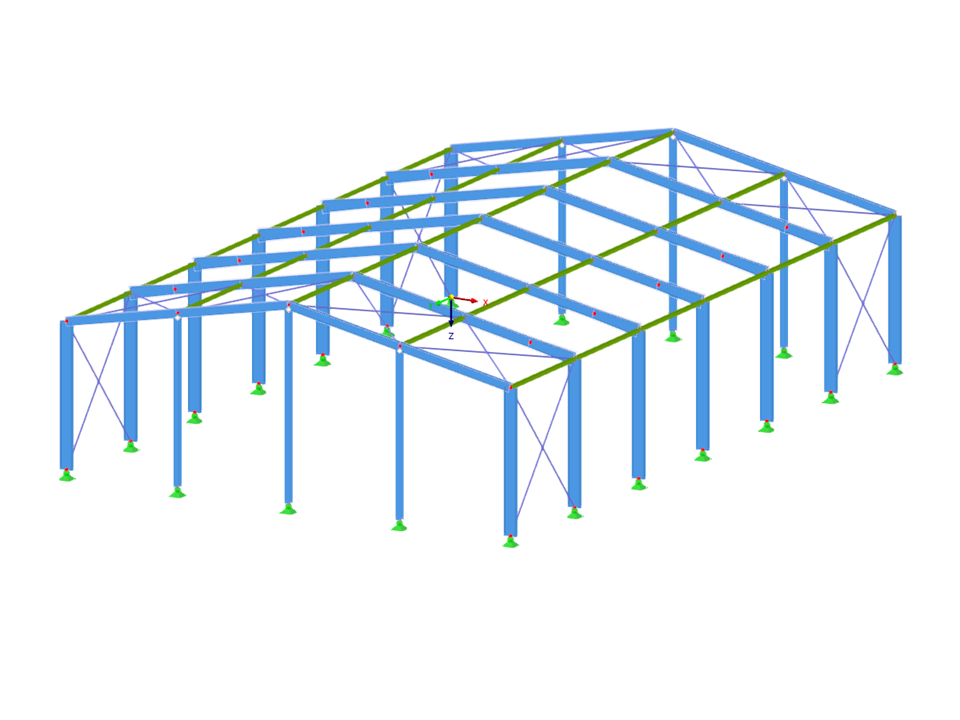

Nave de acero
| Número de nudos | 65 |
| Número de líneas | 112 |
| Número de barras | 112 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 12 |
| Número de combinaciones de carga | 328 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 19.830 t |
| Dimensiones (métricas) | 20,000 x 8,000 x 30,000 m |
| Dimensiones (imperiales) | 65.62 x 26.25 x 98.43 feet |
