Загрузите здесь модель стального цеха и откройте ее с помощью программы для расчета методом конечных элементов RFEM.
Эта модель используется в бесплатном вебинаре «Наиболее часто задаваемые вопросы, которые решает служба поддержки Dlubal '» 7 июля 2022 г. (на английском языке, 5 июля 2022 г., на немецком языке).
Модель, используемая в

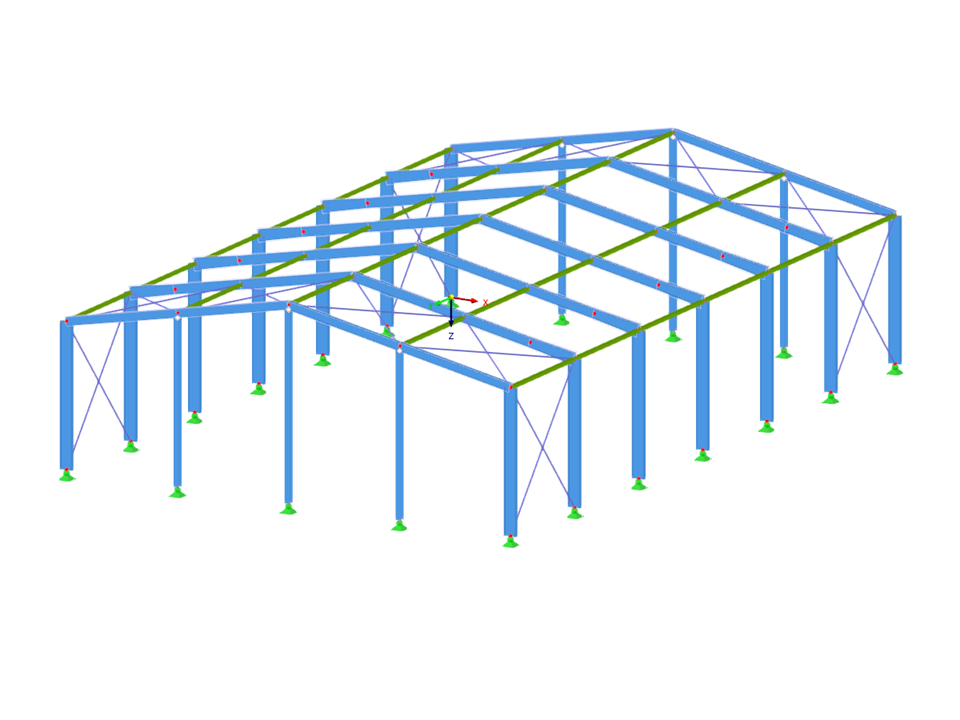

Стальное здание
| Количество узлов | 65 |
| Количество линий | 112 |
| Количество стержней | 112 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 12 |
| Количество сочетаний нагрузок | 328 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 19,830 t |
| Размеры (метрические) | 20,000 x 8,000 x 30,000 m |
| Размеры (имперские) | 65.62 x 26.25 x 98.43 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
