Stáhněte si zde model ocelové haly a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model byl použit ve bezplatném webináři „Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal“, který se konal dne 7. července 2022 v angličtině (5. července 2022 v němčině).
Model použitý v

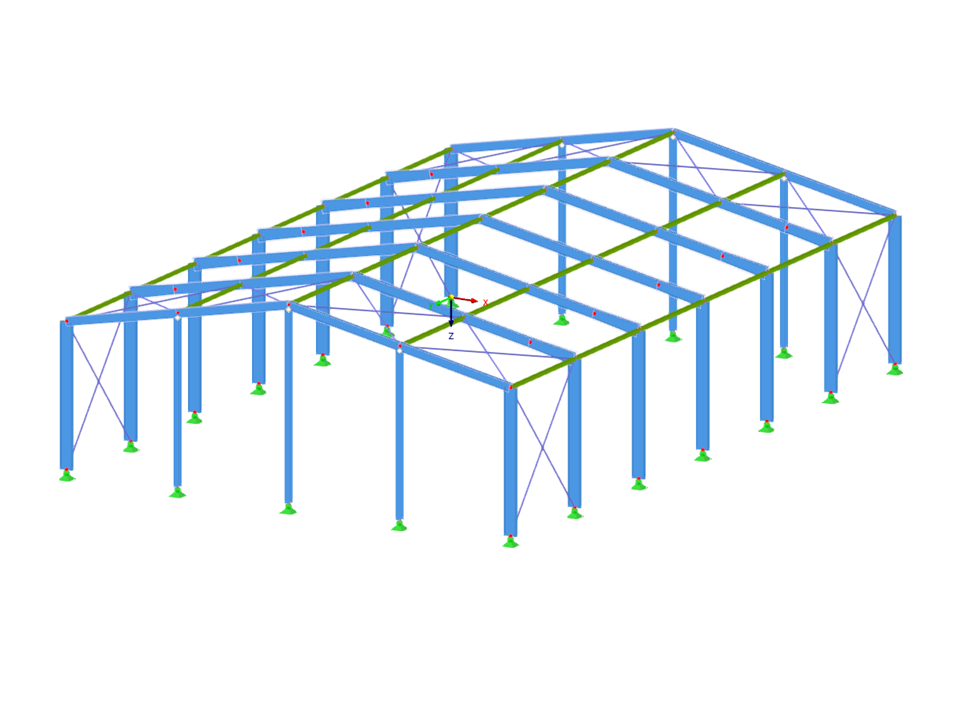

Ocelová hala
| Počet uzlů | 65 |
| Počet linií | 112 |
| Počet prutů | 112 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 12 |
| Počet kombinací zatížení | 328 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 19,830 t |
| Rozměry (metrické) | 20,000 x 8,000 x 30,000 m |
| Rozměry (imperiální) | 65.62 x 26.25 x 98.43 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
