Descargue aquí el modelo de una losa de hormigón armado y ábralo con el programa de elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito "Las preguntas más frecuentes abordadas por el equipo de soporte de Dlubal '" el 7 de julio de 2022 (inglés, 5 de julio de 2022, en alemán).
Modelo utilizado en

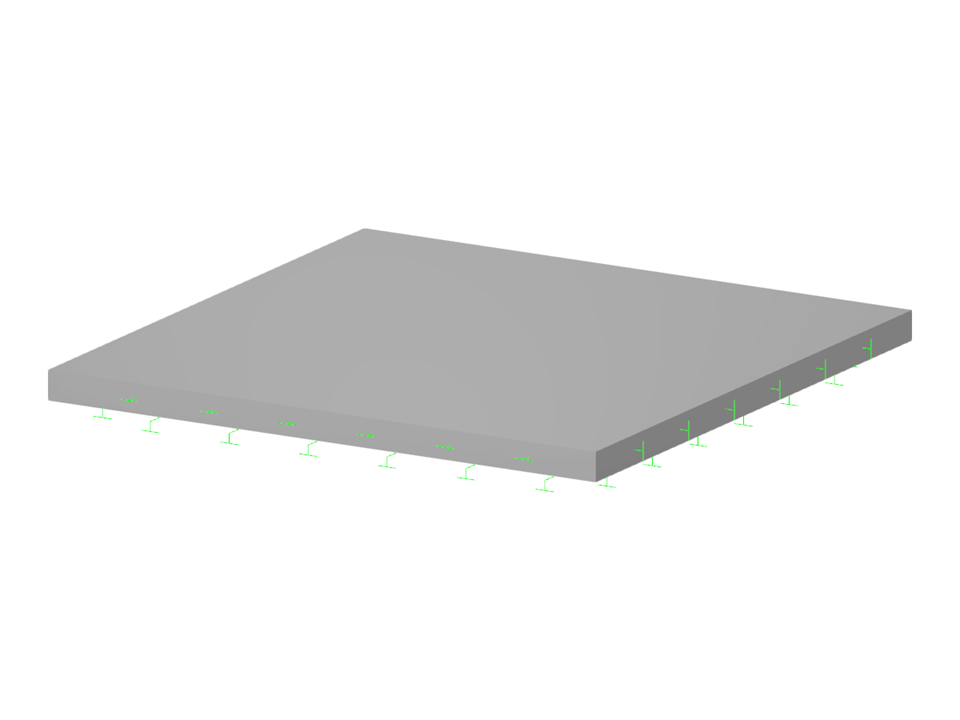

Losa de hormigón armado
| Número de nudos | 8 |
| Número de líneas | 8 |
| Número de barras | 0 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 27.000 t |
| Dimensiones (métricas) | 6,000 x 0,000 x 6,000 m |
| Dimensiones (imperiales) | 19.69 x 0 x 19.69 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
