Téléchargez ici le modèle d'une dalle en béton armé et ouvrez-le dans le programme aux éléments finis RFEM.
Ce modèle est utilisé dans le webinaire gratuit « Les questions les plus fréquemment posées par l'équipe d'assistance de Dlubal' » du 7 juillet 2022 (en anglais, 5 juillet 2022 en allemand).
Modèle utilisé dans

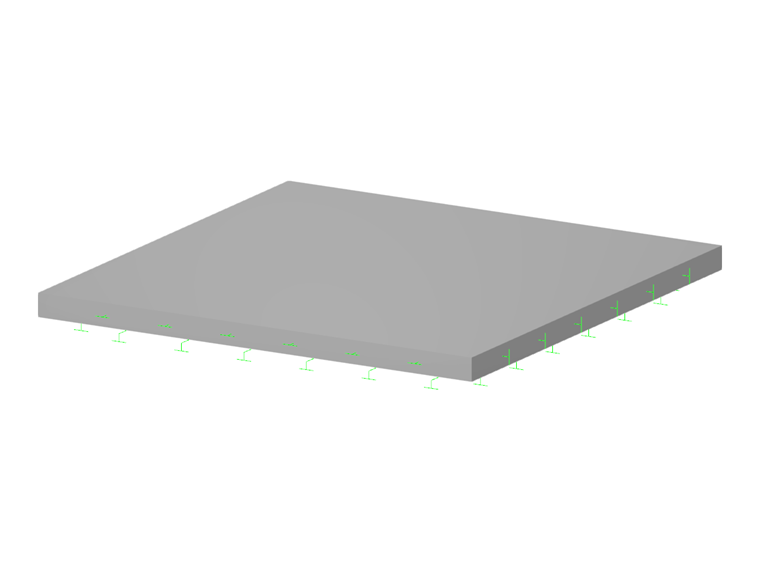

Radier en béton armé
| Nombre de nœuds | 8 |
| Nombre de lignes | 8 |
| Nombre de barres | 0 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 27,000 t |
| Dimensions (métrique) | 6,000 x 0,000 x 6,000 m |
| Dimensions (impériales) | 19.69 x 0 x 19.69 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
