Stáhněte si zde model železobetonové základové desky a otevřete ho v programu RFEM pro výpočet metodou konečných prvků.
Tento model byl použit ve bezplatném webináři „Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal“, který se konal dne 7. července 2022 v angličtině (5. července 2022 v němčině).
Model použitý v

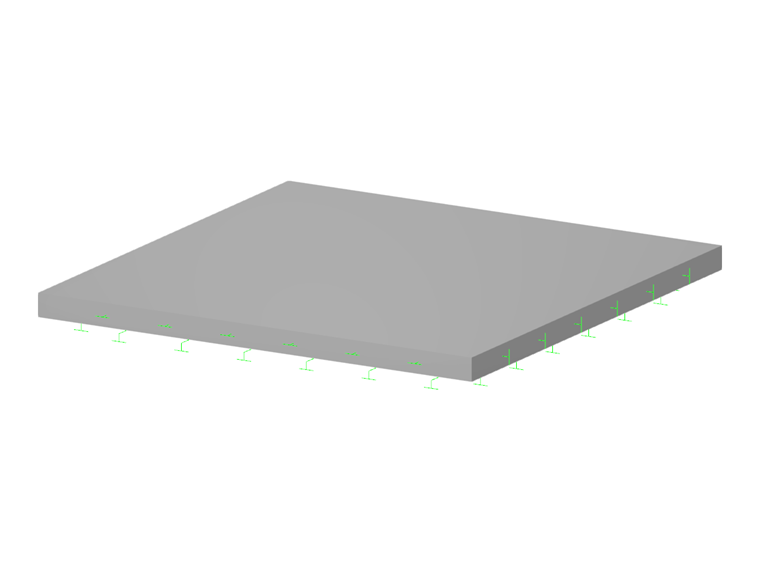

Železobetonová základová deska
| Počet uzlů | 8 |
| Počet linií | 8 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 27,000 t |
| Rozměry (metrické) | 6,000 x 0,000 x 6,000 m |
| Rozměry (imperiální) | 19.69 x 0 x 19.69 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
