Stáhněte si zde model železobetonové základové desky a otevřete ho v programu RFEM pro výpočet metodou konečných prvků.
Tento model jsme použili ve bezplatném webináři „Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal '“ 7. července 2022 (v angličtině, 5. července 2022 v němčině).

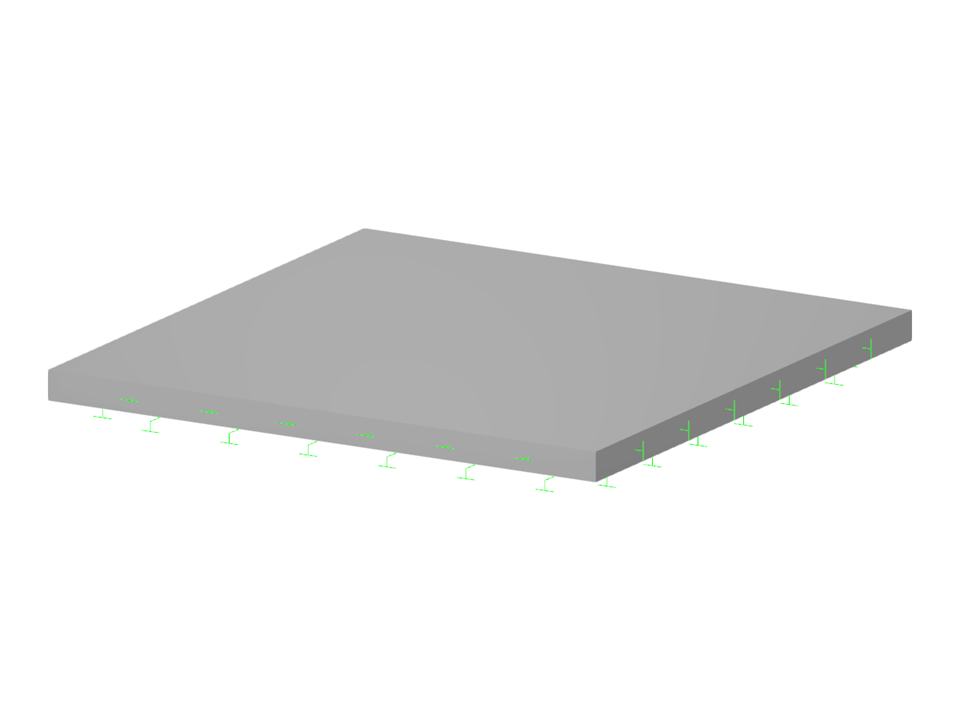

Železobetonová základová deska
| Počet uzlů | 8 |
| Počet linií | 8 |
| Počet prutů | 0 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 27,000 t |
| Rozměry (metrické) | 6,000 x 0,000 x 6,000 m |
| Rozměry (imperiální) | 19.69 x 0 x 19.69 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
