Faça aqui o download do modelo de uma laje de betão armado e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado no seminário web gratuito "Perguntas mais frequentes respondidas pela equipa de apoio técnico da Dlubal" de 7 de julho de 2022 (em inglês, 5 de julho de 2022 em alemão).

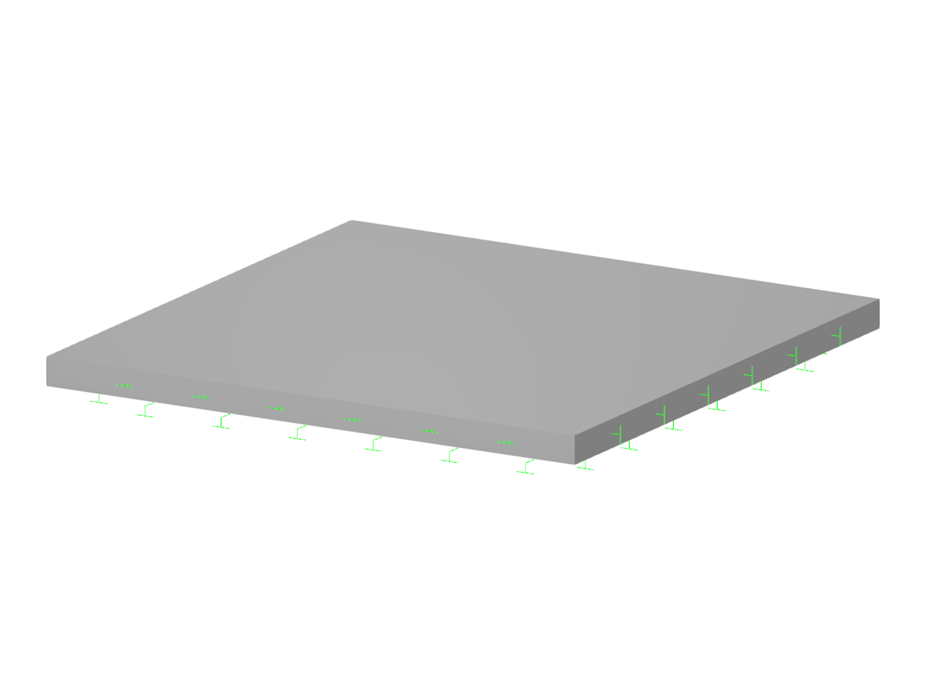

Placa de base em betão armado
| Número de nós | 8 |
| Número de linhas | 8 |
| Número de barras | 0 |
| Número de superfícies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 27,000 t |
| Dimensões (métricas) | 6,000 x 0,000 x 6,000 m |
| Dimensões (imperial) | 19.69 x 0 x 19.69 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
