Este modelo se utilizó para demostrar el uso de una puerta de garaje y las propiedades del tipo de barra "Muelle".
Modelo utilizado en

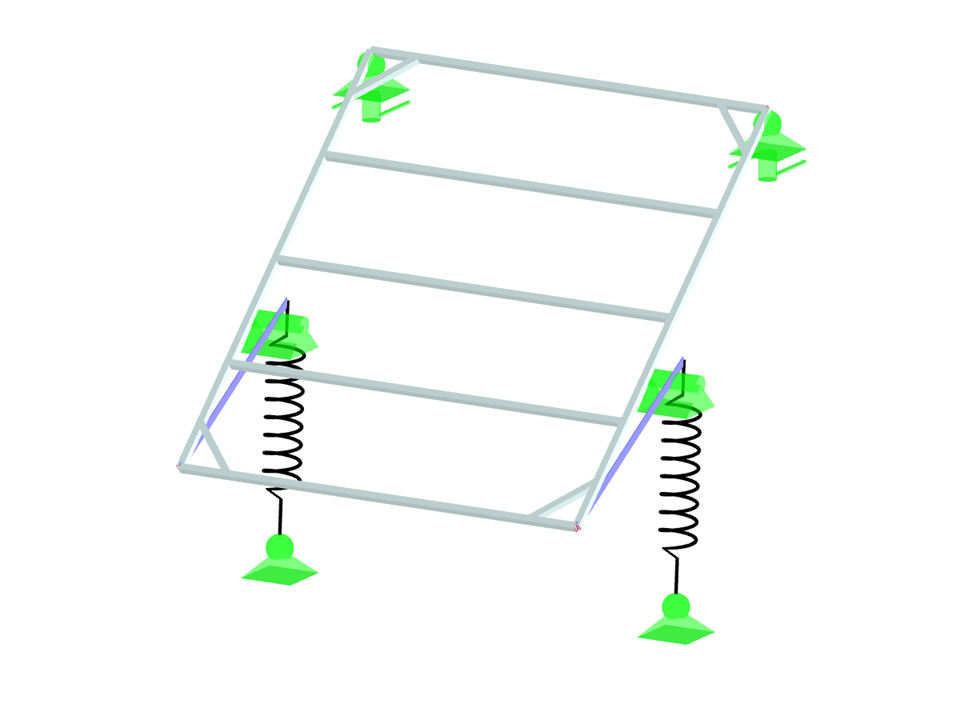

Puerta de garaje
Número de nudos | 24 |
Número de barras | 31 |
Número de casos de carga | 1 |
Peso completo | 0.029 t |
Dimensiones (métricas) | 3,000 x 2,333 x 3,000 m |
Dimensiones (imperiales) | 9.84 x 7.65 x 9.84 feet |
Versión del programa | 8.26.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
