Según la cláusula 6.2.2(6) de EN 1993-1-8:2010-12, puede aplicar la fricción mediante el coeficiente de fricción o de rozamiento para calcular la capacidad a cortante. Si hay una esfuerzo de compresión actuante, la resistencia a fricción calculada se puede configurar en relación al esfuerzo horizontal aplicado. Al utilizar la opción de selección correspondiente, puede tener en cuenta esta influencia en RF‑/JOINTS Steel - Column Base.
Modelo utilizado en

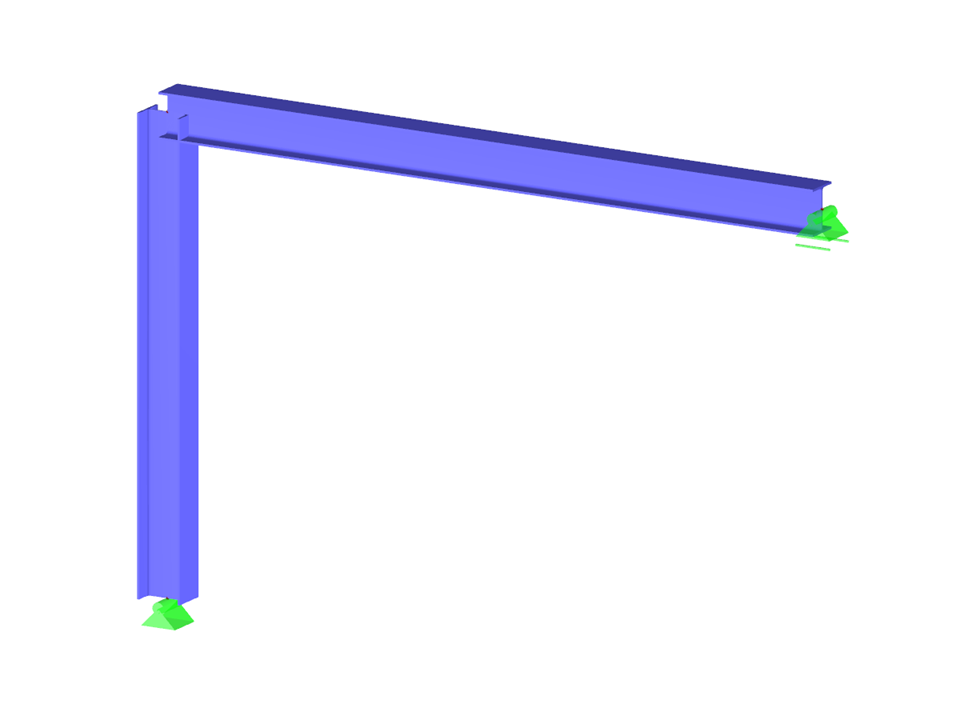

Pórtico con cimentación considerando la fricción horizontal
Número de nudos | 3 |
Número de líneas | 2 |
Número de barras | 2 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 1.248 t |
Dimensiones (métricas) | 6,000 x 4,000 x 0,000 m |
Dimensiones (imperiales) | 19.69 x 13.12 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
