La estructura de madera de la entrada de la escuela es un entramado medio de madera laminada encolada. Las conexiones empotradas entre los postes y las vigas se realizan utilizando placas en las almas. En la sección superior, las vigas están apoyadas en un extremo en un muro de hormigón.
Los postes de madera están articulados al piso de hormigón y los marcos se extienden entre cada poste.
Una viga longitudinal soporta adicionalmente las correas de la cubierta.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francia
www.bet-moselle-bois.fr

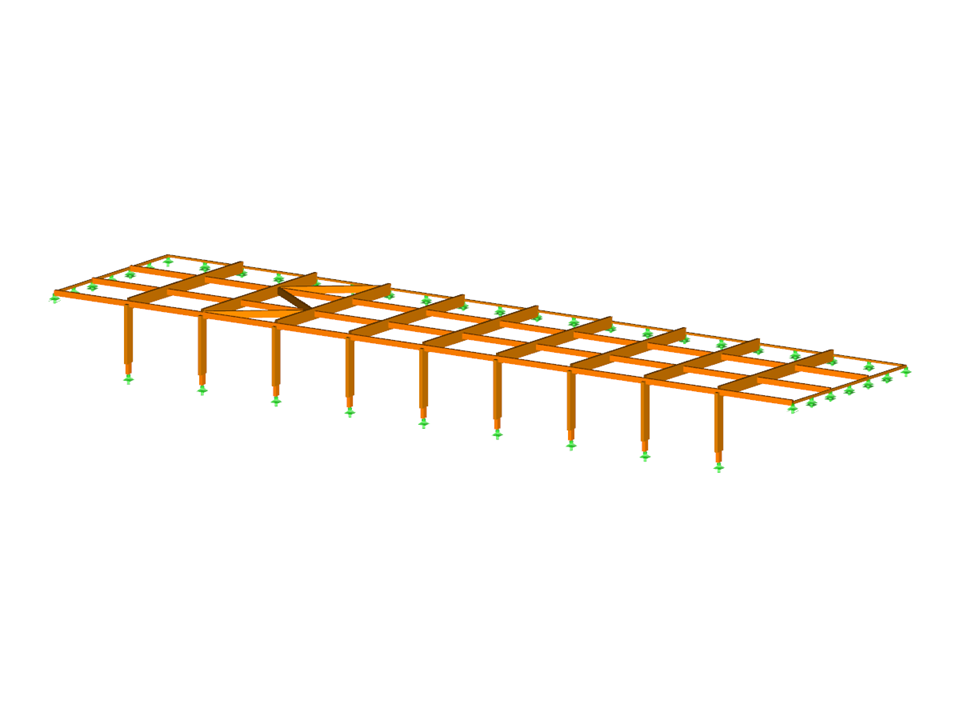

Modelo de RFEM del marco en la escuela diurna (© BET Moselle Bois)
Los postes de madera están articulados al piso de hormigón y los marcos se extienden entre cada poste.
Una viga longitudinal soporta adicionalmente las correas de la cubierta.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francia
www.bet-moselle-bois.fr
Modelo de RFEM del marco en la escuela diurna (© BET Moselle Bois)
Pórticos de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 78 |
| Número de líneas | 110 |
| Número de barras | 110 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 47 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 1.609 t |
| Dimensiones (métricas) | 23,503 x 6,253 x 2,003 m |
| Dimensiones (imperiales) | 77.11 x 20.52 x 6.57 feet |
| Versión del programa | 5.23.01 |
