Dřevěnou konstrukci v oblasti vstupu do školy tvoří polorám z lepeného lamelového dřeva. Sloupy a krokve jsou pevně spojeny přes stojinu. V horní části spočívají krokve na betonové stěně.
Dřevěné sloupy jsou zavěšeny na betonovou podlahu a rámy jsou uloženy mezi jednotlivými sloupy.
V oblasti krokví pod vaznicemi je umístěn podélný nosník.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francie
www.bet-moselle-bois.fr

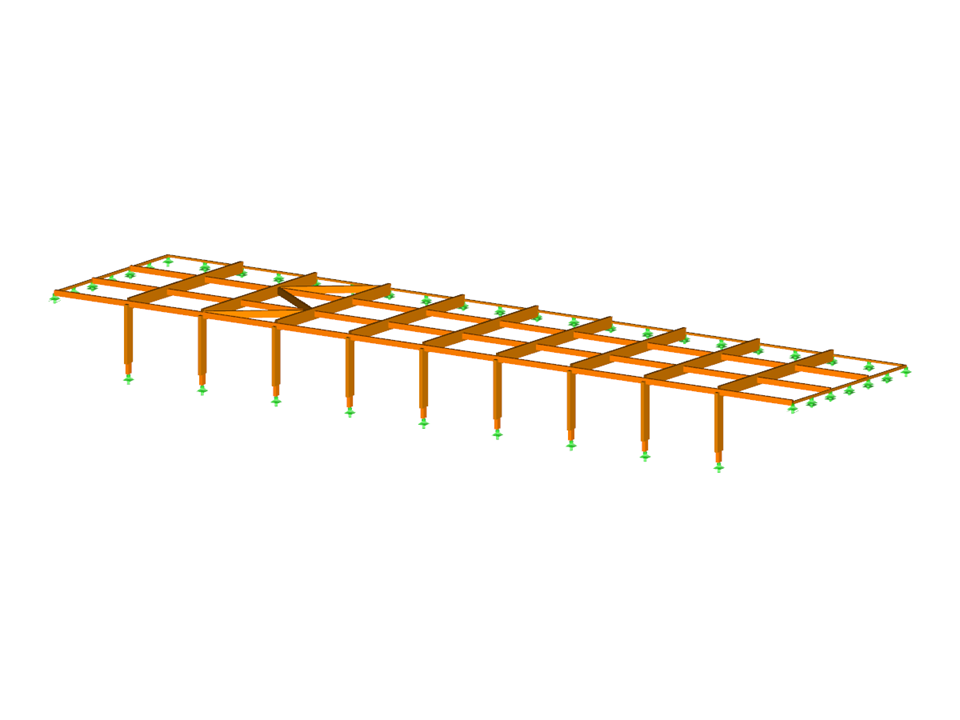

RFEM model rámu v denní škole (© BET Moselle Bois)
Dřevěné sloupy jsou zavěšeny na betonovou podlahu a rámy jsou uloženy mezi jednotlivými sloupy.
V oblasti krokví pod vaznicemi je umístěn podélný nosník.
BMB-BET Moselle Bois, Saint Julien Lès Metz, Francie
www.bet-moselle-bois.fr
RFEM model rámu v denní škole (© BET Moselle Bois)
Dřevěný rám
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 78 |
| Počet linií | 110 |
| Počet prutů | 110 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 47 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 1,609 t |
| Rozměry (metrické) | 23,503 x 6,253 x 2,003 m |
| Rozměry (imperiální) | 77.11 x 20.52 x 6.57 feet |
| Verze programu | 5.23.01 |
