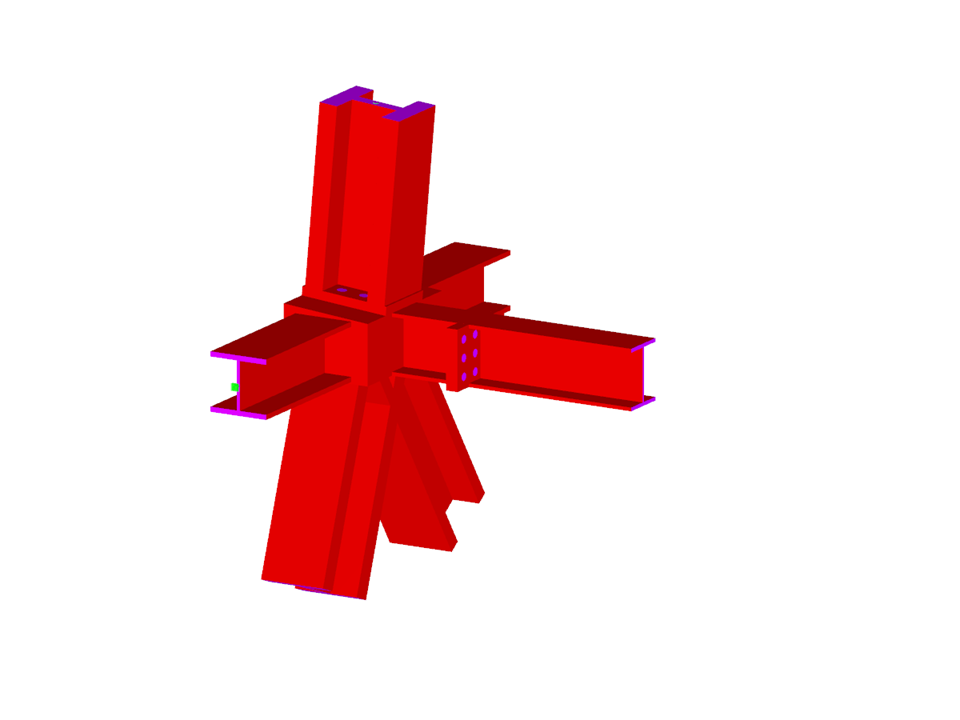

Para un proyecto en Rotterdam, ADS Ertner utilizó IDEA CONNECTION para analizar una unión estructural de acero. Este programa calcula las uniones de acero utilizando el método CBFEM, donde se modela cada sección de pared delgada con propiedades no lineales del material, tornillos no lineales y soldaduras no lineales.
MSc Engineering bv, Doorwerth, Países Bajos
www.msc-engineering.nl
3D-Stahlanschluss
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 548 |
| Número de líneas | 683 |
| Número de barras | 16 |
| Número de superficies | 347 |
| Número de sólidos | 27 |
| Número de casos de carga | 1 |
| Peso completo | 6.655 t |
| Dimensiones (métricas) | 2,308 x 3,058 x 3,136 m |
| Dimensiones (imperiales) | 7.57 x 10.03 x 10.29 feet |
| Versión del programa | 5.21.01 |
