У своего проекта, реализованного в Роттердаме, решила компания ADS Ertner использовать для расчета соединения стальных конструкций программу IDEA CONNECTION. Эта программа рассчитывает стальные соединения с помощью метода CBFEM, при котором каждое тонкостенное сечение моделируется с помощью нелинейных свойств материала, нелинейных болтов и нелинейных сварных швов.
MSc Engineering bv, Дорверт, Нидерланды
www.msc-engineering.nl

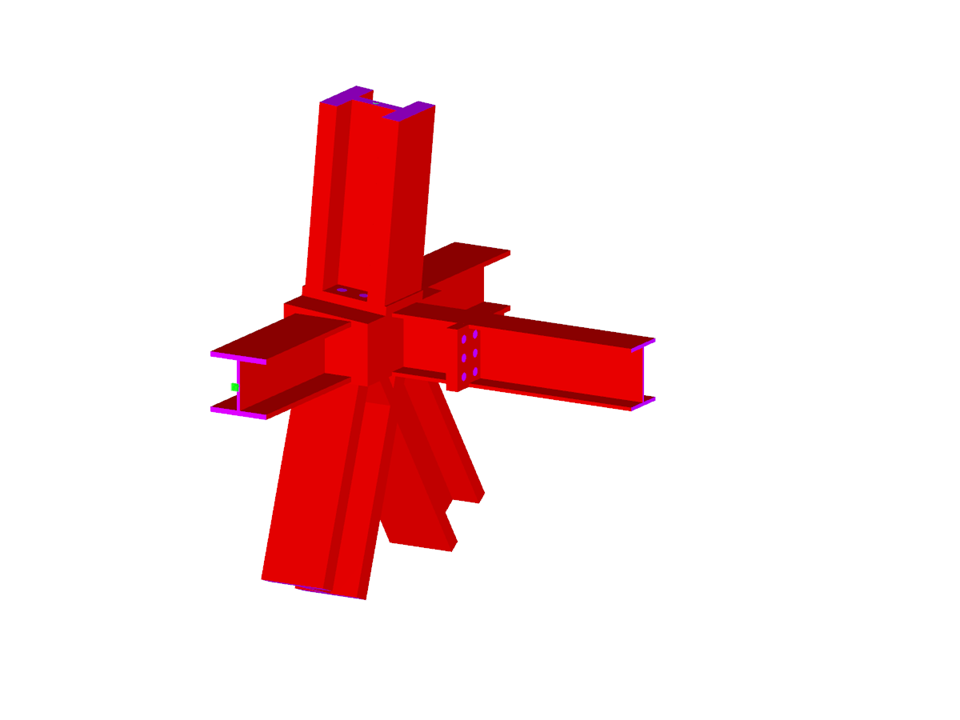

3D-Stahlanschluss
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 548 |
Количество линий | 683 |
Количество стержней | 16 |
Количество поверхностей | 347 |
Количество тел | 27 |
Количество загружений | 1 |
Общий вес | 6,655 t |
Размеры (метрические) | 2,308 x 3,058 x 3,136 m |
Размеры (имперские) | 7.57 x 10.03 x 10.29 feet |
Версия программы | 5.21.01 |
