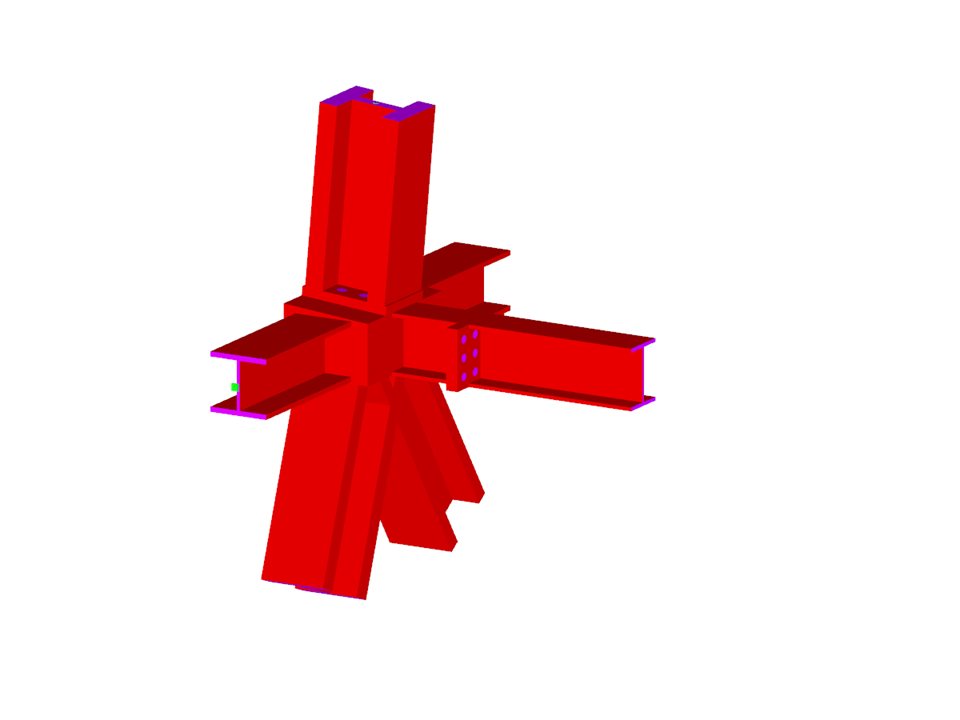

Per un progetto a Rotterdam, ADS Ertner ha utilizzato IDEA CONNECTION per analizzare un collegamento strutturale in acciaio. Questo programma calcola i collegamenti in acciaio utilizzando il metodo CBFEM dove ogni sezione trasversale a parete sottile è modellata con proprietà del materiale non lineari, bulloni non-lineari e saldature non-lineari.
MSc Engineering bv, Doorwerth, Paesi Bassi
www.msc-engineering.nl
3D-Stahlanschluss
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 548 |
| Numero di linee | 683 |
| Numero di aste | 16 |
| Numero di superfici | 347 |
| Numero di solidi | 27 |
| Numero di casi di carico | 1 |
| Peso totale | 6,655 t |
| Dimensioni (metriche) | 2.308 x 3.058 x 3.136 m |
| Dimensioni (imperiali) | 7.57 x 10.03 x 10.29 feet |
| Versione del programma | 5.21.01 |
