La antigua estructura de la cubierta de la capilla de 1690 adosada a la antigua St. Peterskirche estaba apoyada por vigas que se insertaron en agujeros en la mampostería.
La antigua estructura de la cubierta de la capilla a base de cerchas apoyadas en mechinales sobre el muro de la iglesia, se había visto muy alterada con el paso del tiempo y necesitaba una rehabilitación.
Oficina técnica y trabajos en madera
Maderas Besteiro S.L.
Lugo, España
www.mbesteiro.com

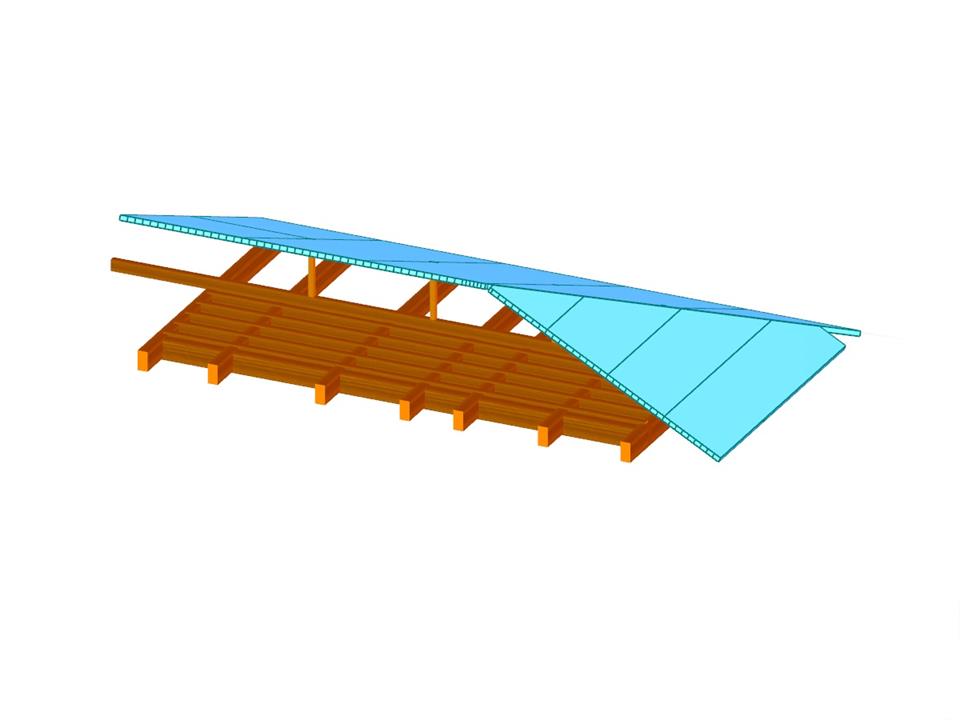

3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)
La antigua estructura de la cubierta de la capilla a base de cerchas apoyadas en mechinales sobre el muro de la iglesia, se había visto muy alterada con el paso del tiempo y necesitaba una rehabilitación.
Oficina técnica y trabajos en madera
Maderas Besteiro S.L.
Lugo, España
www.mbesteiro.com
3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)
Estructura de cubierta de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 228 |
| Número de líneas | 280 |
| Número de barras | 107 |
| Número de superficies | 21 |
| Número de casos de carga | 5 |
| Número de combinaciones de carga | 31 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 10.893 t |
| Dimensiones (métricas) | 17,386 x 8,612 x 3,762 m |
| Dimensiones (imperiales) | 57.04 x 28.25 x 12.34 feet |
| Versión del programa | 5.06.30 |
