Původní střešní konstrukce kaple, přistavěné roku 1690 ke kostelu svatého Petra ve španělském Lugu, spočívala na trámech jednoduše podepřených v otvorech v hlavní zdi kostela.
Klenba kaple zchátrala časem natolik, že přístup do vnitřních prostor musel být omezen a bylo nutné přistoupit k rekonstrukci.
Projekční kancelář pro dřevěné stavby
Maderas Besteiro S.L.
Lugo, Španělsko
www.mbesteiro.com

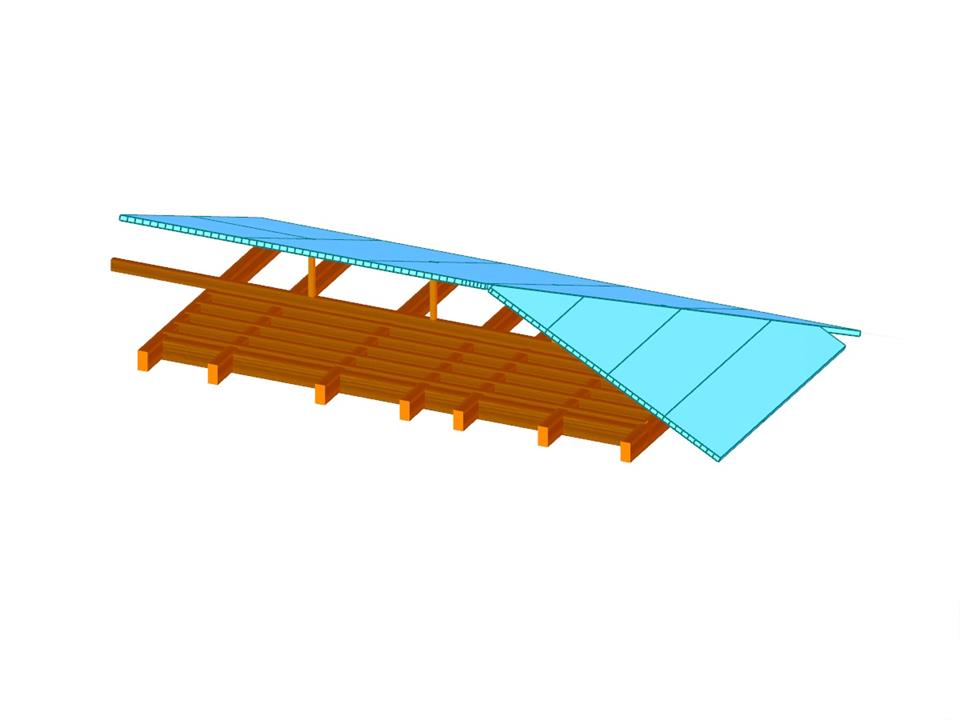

3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)
Klenba kaple zchátrala časem natolik, že přístup do vnitřních prostor musel být omezen a bylo nutné přistoupit k rekonstrukci.
Projekční kancelář pro dřevěné stavby
Maderas Besteiro S.L.
Lugo, Španělsko
www.mbesteiro.com
3D-Modell der Dachkonstruktion in RFEM (© Maderas Besteiro S.L.)
Dřevěná střešní konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 228 |
| Počet linií | 280 |
| Počet prutů | 107 |
| Počet ploch | 21 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací zatížení | 31 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 10,893 t |
| Rozměry (metrické) | 17,386 x 8,612 x 3,762 m |
| Rozměry (imperiální) | 57.04 x 28.25 x 12.34 feet |
| Verze programu | 5.06.30 |
