Aquamate, un fabricante líder en depósitos de agua de acero ondulado en Australia, planea introducirse en el mercado norteamericano a finales de 2016.
Por ello, fue necesario verificar que cumplieran con todas las normas de cálculo estructural de Estados Unidos.
Rocky Summit EC, EE.UU.
www.rockysummitec.com

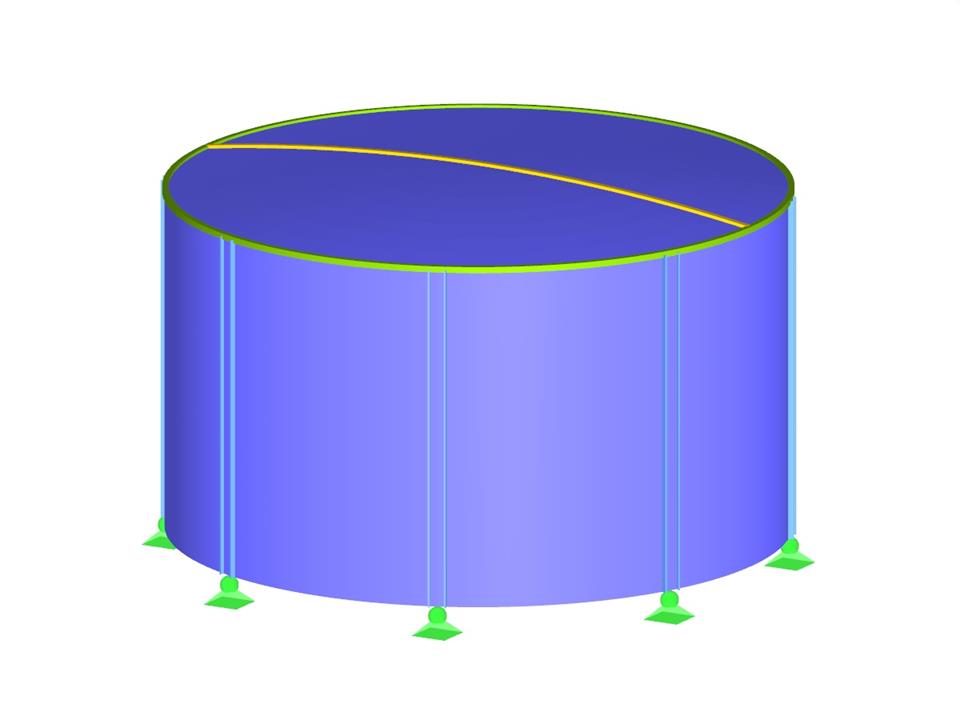

Modelo en 3D de un depósito de agua en RFEM (© Rocky Summit EC)
Por ello, fue necesario verificar que cumplieran con todas las normas de cálculo estructural de Estados Unidos.
Rocky Summit EC, EE.UU.
www.rockysummitec.com
Modelo en 3D de un depósito de agua en RFEM (© Rocky Summit EC)
Modelo utilizado en
Instalación de tanques de agua
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 654 |
| Número de líneas | 1133 |
| Número de barras | 131 |
| Número de superficies | 512 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 15 |
| Peso completo | 0.474 t |
| Dimensiones (métricas) | 5,744 x 5,744 x 3,440 m |
| Dimensiones (imperiales) | 18.85 x 18.85 x 11.29 feet |
| Versión del programa | 5.07.05 |
