Aquamate, přední australský výrobce nádrží na vodu z vlnitého plechu, se chystá koncem roku 2016 vstoupit na severoamerický trh.
Nádrže tak musí splňovat veškeré příslušné předpisy a normy platné v USA.
Rocky Summit EC, USA
www.rockysummitec.com

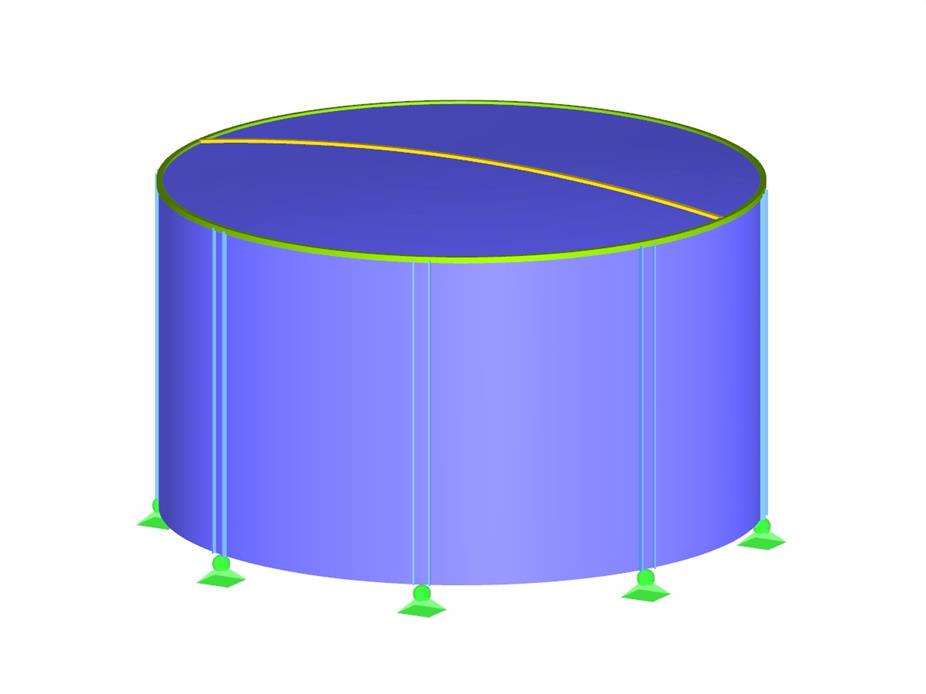

3D model nádrže na vodu v programu RFEM (© Rocky Summit EC)
Nádrže tak musí splňovat veškeré příslušné předpisy a normy platné v USA.
Rocky Summit EC, USA
www.rockysummitec.com
3D model nádrže na vodu v programu RFEM (© Rocky Summit EC)
Model použitý v
Instalace nádrží na vodu
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 654 |
| Počet linií | 1133 |
| Počet prutů | 131 |
| Počet ploch | 512 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 15 |
| Celková hmotnost | 0,474 t |
| Rozměry (metrické) | 5,744 x 5,744 x 3,440 m |
| Rozměry (imperiální) | 18.85 x 18.85 x 11.29 feet |
| Verze programu | 5.07.05 |
