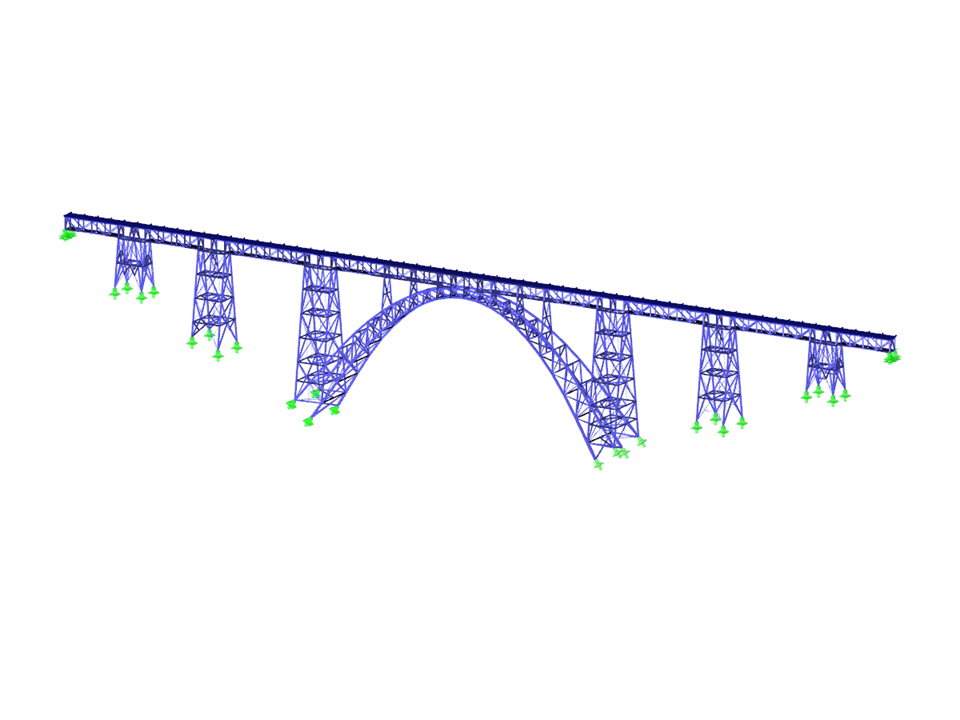

El puente conecta las dos ciudades de Solingen y Remscheid. Unos 120 años de tráfico ferroviario y las condiciones climáticas han llevado a varios daños a la estructura. Además, resultaron déficits en el diseño de los componentes a partir de los requisitos modificados de las normas actualmente válidas. Por lo tanto, fue necesaria una rehabilitación de la estructura para un uso posterior de al menos 30 años.
El nuevo análisis estructural del puente fue realizado por IWS Ingenieure. La comprobación del análisis del puente ha sido realizada por PSP - Profesor Sedlacek y Partner mediante el uso de RSTAB.
Comprobación del análisis estructural:
PSP - Professor Sedlacek und Partner, Dortmund, Alemania
www.psp-ingenieure.de
El nuevo análisis estructural del puente fue realizado por IWS Ingenieure. La comprobación del análisis del puente ha sido realizada por PSP - Profesor Sedlacek y Partner mediante el uso de RSTAB.
Comprobación del análisis estructural:
PSP - Professor Sedlacek und Partner, Dortmund, Alemania
www.psp-ingenieure.de
Construcción de puente de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3657 |
| Número de barras | 5485 |
| Número de casos de carga | 1459 |
| Dimensiones (métricas) | 466,500 x 25,997 x 80,521 m |
| Dimensiones (imperiales) | 1530.51 x 85.29 x 264.18 feet |
| Versión del programa | 8.10.01 |
