El sendero de las copas de los árboles en las montañas gigantes (en checo: Krkonoše) es el segundo camino de experiencia de "eak" (Erlebnis Akademie AG) en la República Checa.
Sobre una longitud de 1 500 m da vueltas a través de las copas de los árboles del bosque mixto de montaña. Termina en una torre mirador con una altura de 43 m, y su plataforma ofrece una vista impresionante del parque nacional de Krkonoše.
Se puede descender desde la torre utilizando la rampa sin barreras o el tobogán de 80 m de largo.
La característica única de este proyecto es la cueva de raíces creada artificialmente bajo la torre, que ofrece una visión del mundo del parque nacional bajo tierra.
Al igual que con sus cinco torres de observación construidas previamente de "eak", WIEHAG GmbH de Altheim, Austria, estaba otra vez a cargo de la planificación, ingeniería estructural, construcción y montaje.
WIEHAG GmbH
www.wiehag.com

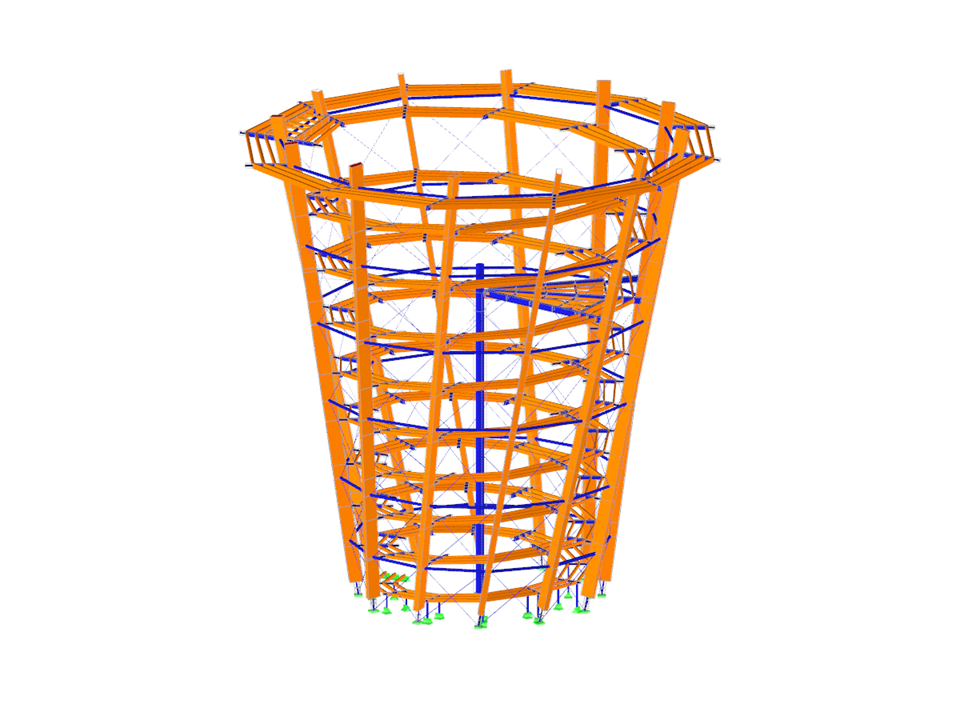

Modelo en 3D de la torre mirador en RSTAB (© WIEHAG GmbH)
Sobre una longitud de 1 500 m da vueltas a través de las copas de los árboles del bosque mixto de montaña. Termina en una torre mirador con una altura de 43 m, y su plataforma ofrece una vista impresionante del parque nacional de Krkonoše.
Se puede descender desde la torre utilizando la rampa sin barreras o el tobogán de 80 m de largo.
La característica única de este proyecto es la cueva de raíces creada artificialmente bajo la torre, que ofrece una visión del mundo del parque nacional bajo tierra.
Al igual que con sus cinco torres de observación construidas previamente de "eak", WIEHAG GmbH de Altheim, Austria, estaba otra vez a cargo de la planificación, ingeniería estructural, construcción y montaje.
WIEHAG GmbH
www.wiehag.com
Modelo en 3D de la torre mirador en RSTAB (© WIEHAG GmbH)
Torre mirador
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 1078 |
| Número de barras | 1751 |
| Número de casos de carga | 22 |
| Número de combinaciones de carga | 200 |
| Número de combinaciones de resultados | 11 |
| Dimensiones (métricas) | 40,142 x 40,142 x 41,103 m |
| Dimensiones (imperiales) | 131.7 x 131.7 x 134.85 feet |
| Versión del programa | 8.09.01 |
