Тропа, общей длиной 1500 м, витает среди верхушек деревьев в Исполиновых горах (Крконоше) и заканчивается на смотровой башне высотой около 43 м. С ее площадки затем посетителям открывается захватывающий вид на Национальный парк Крконоше.
С башни можно спуститься с помощью безбарьерного пандуса или туннельного желоба длиной 80 м.
Особенностью данного проекта является искусственно созданная корневая пещера под башней, благодаря которой погрузиться в подземный мир национального парка.
Как и у всех пяти ранее построенных смотровых башен, отвечала за весь процесс планирования, расчет конструкций, строительство и монтаж компания WIEHAG GmbH из Альтхейма, Австрия.
WIEHAG GmbH
www.wiehag.com

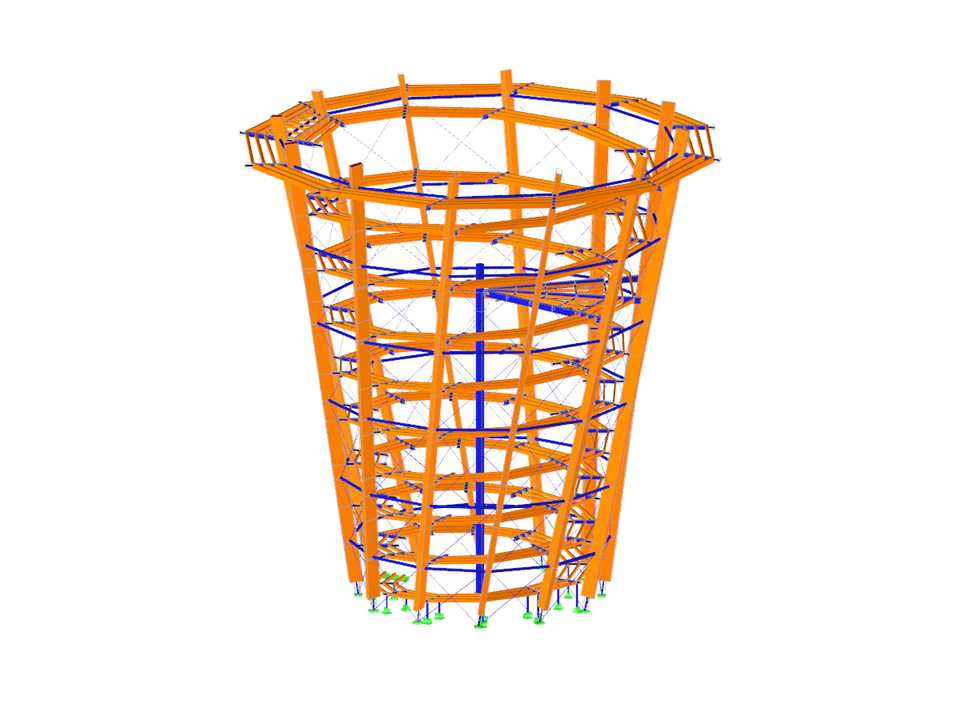

3D-модель смотровой башни в программе RSTAB (© WIEHAG GmbH)
Смотровая башня
Количество узлов | 1078 |
Количество стержней | 1751 |
Количество загружений | 22 |
Количество сочетаний нагрузок | 200 |
Количество расчетных сочетаний | 11 |
Размеры (метрические) | 40,142 x 40,142 x 41,103 m |
Размеры (имперские) | 131.7 x 131.7 x 134.85 feet |
Версия программы | 8.09.01 |
