Haus Gables, un nuevo proyecto residencial diseñado y desarrollado por la diseñadora arquitectónica Jennifer Bonner, directora de MALL, ha sido construido recientemente en el barrio de Old Fourth Ward de Atlanta, Georgia.
La casa con 2,200 pies cuadrados de espacio habitable se construyó con madera contralaminada, por lo que es la segunda de su tipo en los Estados Unidos. Este material es muy resistente y se compone de capas de madera encoladas que se cruzan.
Bensonwood, Estados Unidos
bensonwood.com

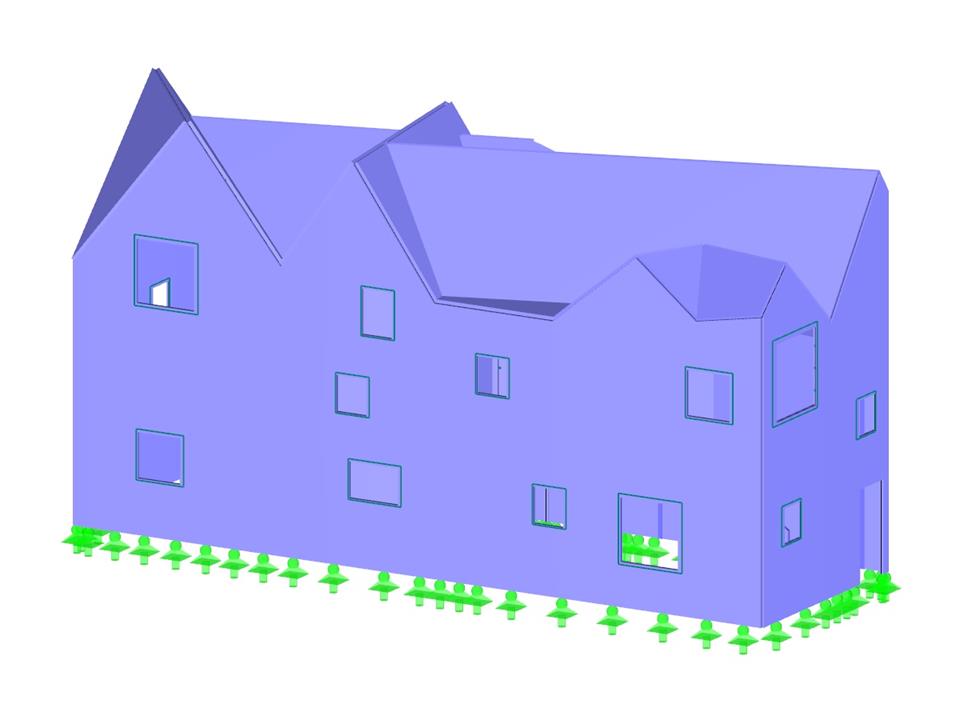

3D-Modell vom Haus Gables in RFEM (© Bensonwood)
La casa con 2,200 pies cuadrados de espacio habitable se construyó con madera contralaminada, por lo que es la segunda de su tipo en los Estados Unidos. Este material es muy resistente y se compone de capas de madera encoladas que se cruzan.
Bensonwood, Estados Unidos
bensonwood.com
3D-Modell vom Haus Gables in RFEM (© Bensonwood)
Edificio de madera contralaminada
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 338 |
| Número de líneas | 497 |
| Número de barras | 8 |
| Número de superficies | 105 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 24 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 41.176 t |
| Dimensiones (métricas) | 16,580 x 5,229 x 9,071 m |
| Dimensiones (imperiales) | 54.4 x 17.16 x 29.76 feet |
| Versión del programa | 5.20.00 |
