En Jelgava, Letonia, se ha construido recientemente una estructura de cubierta de madera sobre una pista de hielo al aire libre existente. El proyecto ubicado en Pasta Island sirve como un edificio multifuncional para actividades recreativas, culturales y sociales.
Debido a que la pista de hielo estaba ubicada al lado de un puente peatonal y un edificio existente, la forma y la apariencia de la cubierta debían mezclarse bien con el entorno. Por esta razón, se eligió una estructura de cubierta curva de madera laminada.
Rodentia SIA, Letonia
www.rodentia.lv

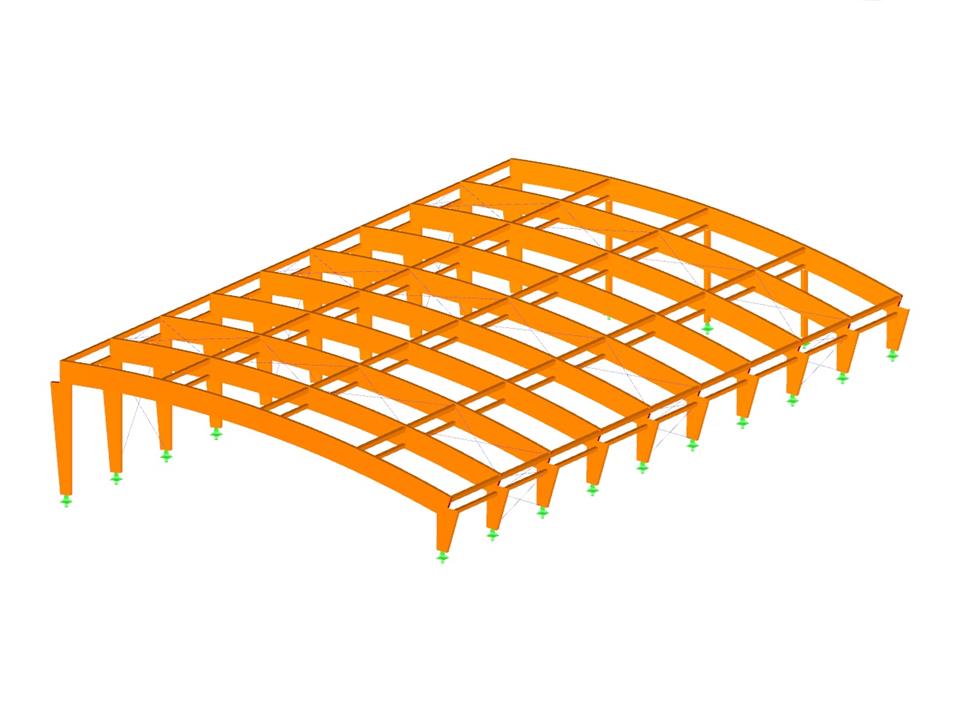

3D-Modell der Überdachung (oben) und Bemessungsergebnisse in RF-HOLZ Pro (unten) in RFEM (© Rodentia SIA)
Debido a que la pista de hielo estaba ubicada al lado de un puente peatonal y un edificio existente, la forma y la apariencia de la cubierta debían mezclarse bien con el entorno. Por esta razón, se eligió una estructura de cubierta curva de madera laminada.
Rodentia SIA, Letonia
www.rodentia.lv
3D-Modell der Überdachung (oben) und Bemessungsergebnisse in RF-HOLZ Pro (unten) in RFEM (© Rodentia SIA)
Estructura de cubierta de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 229 |
| Número de líneas | 317 |
| Número de barras | 317 |
| Número de casos de carga | 14 |
| Número de combinaciones de carga | 312 |
| Número de combinaciones de resultados | 3 |
| Peso completo | 51.420 t |
| Dimensiones (métricas) | 23,353 x 46,995 x 7,094 m |
| Dimensiones (imperiales) | 76.62 x 154.18 x 23.27 feet |
| Versión del programa | 5.20.00 |
