Recentemente è stata costruita una struttura di copertura in legno su una pista di pattinaggio all'aperto esistente a Jelgava, in Lettonia. Il progetto situato sull'isola ''Pasta Sala'' è un edificio multifunzionale per attività ricreative, culturali e sociali.
Poiché la pista di pattinaggio sul ghiaccio si trovava accanto a un ponte e a un edificio pedonale esistenti, la forma e l'aspetto della copertura dovevano fondersi bene con l'ambiente circostante. Per questo motivo, è stata scelta una struttura di copertura in legno lamellare curva.
Rodentia SIA, Lettonia
www.rodentia.lv

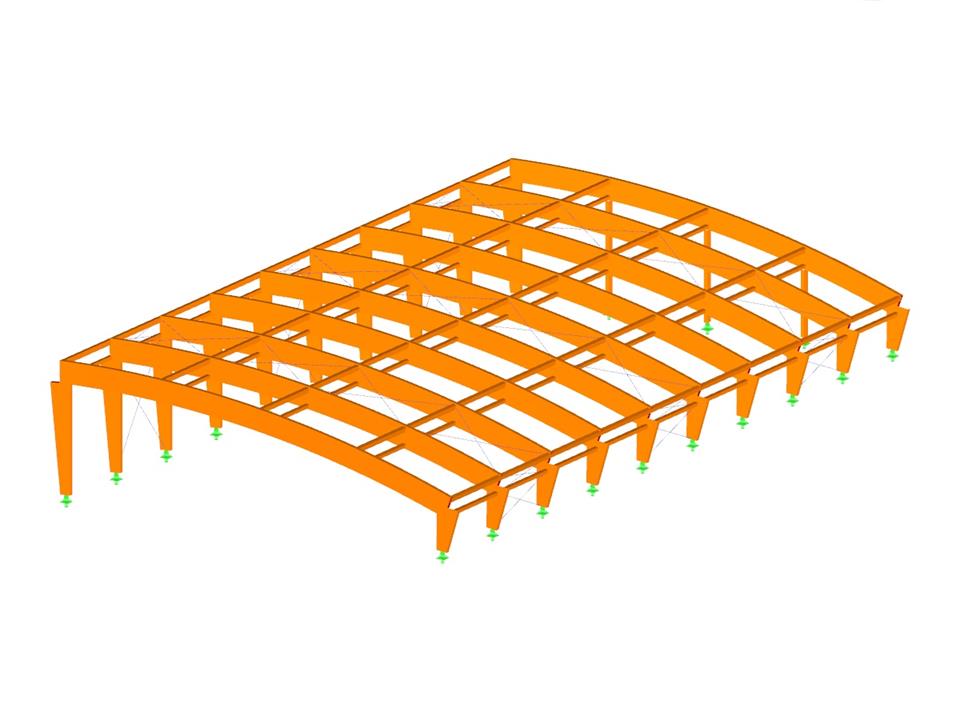

3D-Modell der Überdachung (oben) und Bemessungsergebnisse in RF-HOLZ Pro (unten) in RFEM (© Rodentia SIA)
Poiché la pista di pattinaggio sul ghiaccio si trovava accanto a un ponte e a un edificio pedonale esistenti, la forma e l'aspetto della copertura dovevano fondersi bene con l'ambiente circostante. Per questo motivo, è stata scelta una struttura di copertura in legno lamellare curva.
Rodentia SIA, Lettonia
www.rodentia.lv
3D-Modell der Überdachung (oben) und Bemessungsergebnisse in RF-HOLZ Pro (unten) in RFEM (© Rodentia SIA)
Struttura del tetto in legno
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 229 |
| Numero di linee | 317 |
| Numero di aste | 317 |
| Numero di casi di carico | 14 |
| Nr. di combinazioni di carico | 312 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 51,420 t |
| Dimensioni (metriche) | 23.353 x 46.995 x 7.094 m |
| Dimensioni (imperiali) | 76.62 x 154.18 x 23.27 feet |
| Versione del programma | 5.20.00 |
