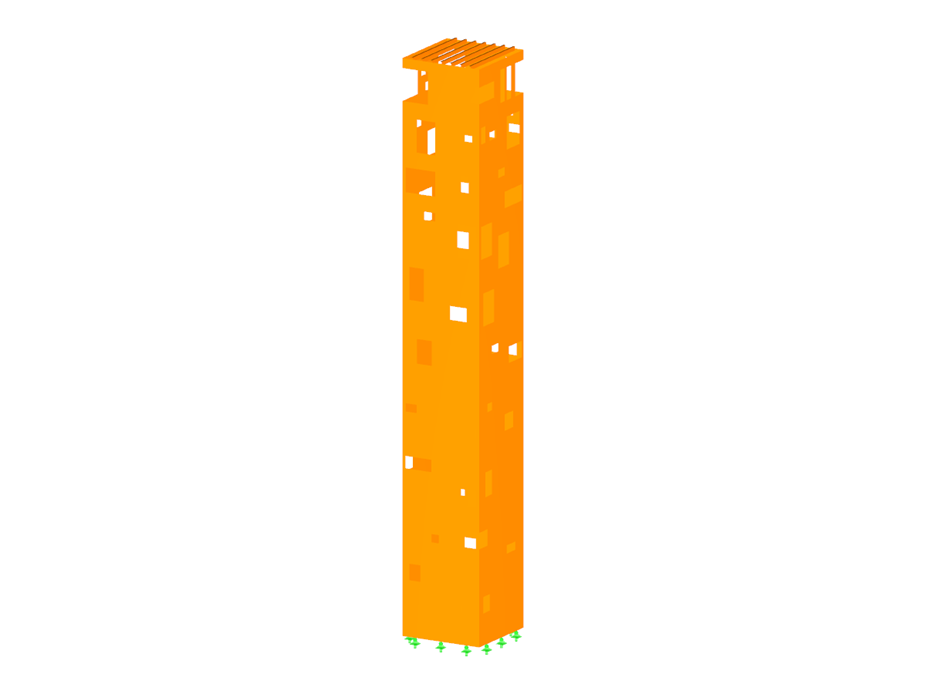

Una atracción de la Feria Nacional de Jardinería de 2014 en Baden-Württenberg, Alemania, fue la torre mirador Himmelsstürmer. Está compuesta por aproximadamente 176 m³ de madera contralaminada y se compone por una torre interior y otra exterior.
Unas escaleras de 209 peldaños en el área entre los muros internos y externos llevan a la cima de la torre.
El análisis estructural de la "escaladora del cielo" fue creado por Andreas Wirth de Friburgo, el cual utilizó RFEM y el módulo adicional RF-LAMINATE.
Andreas Wirth, Friburgo, Alemania
www.wirth-baustatik.de
3D-Modell (© Wirth)

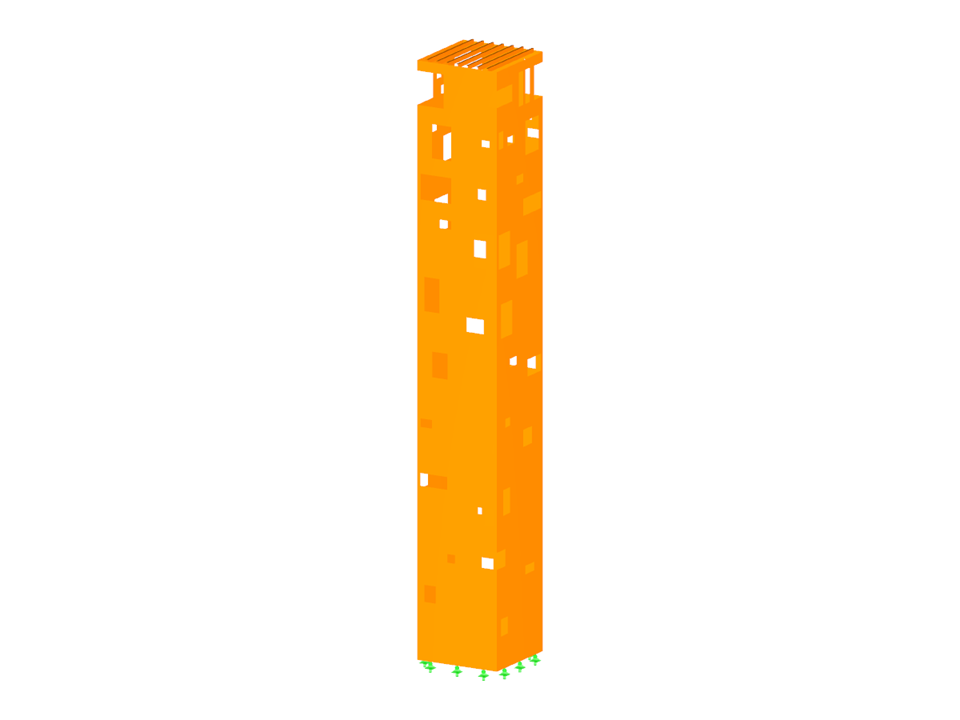

Unas escaleras de 209 peldaños en el área entre los muros internos y externos llevan a la cima de la torre.
El análisis estructural de la "escaladora del cielo" fue creado por Andreas Wirth de Friburgo, el cual utilizó RFEM y el módulo adicional RF-LAMINATE.
Andreas Wirth, Friburgo, Alemania
www.wirth-baustatik.de
3D-Modell (© Wirth)
Torre mirador de madera
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 429 |
| Número de líneas | 425 |
| Número de barras | 7 |
| Número de superficies | 4 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 4 |
| Peso completo | 63.607 t |
| Dimensiones (métricas) | 5,200 x 5,200 x 35,050 m |
| Dimensiones (imperiales) | 17.06 x 17.06 x 114.99 feet |
| Versión del programa | 5.03.00 |
