К вершине затем ведет лестница с 209 ступенями, находящаяся между этой внешней и внутренней конструкцией.
За расчет конструкций у данного проекта отвечал Андреас Вирт (Andreas Wirth) из Фрайбурга, который в данных целях использовал программу RFEM и ее дополнительный модуль RF-LAMINATE.
Andreas Wirth, Фрайбург, Германия
www.wirth-baustatik.de

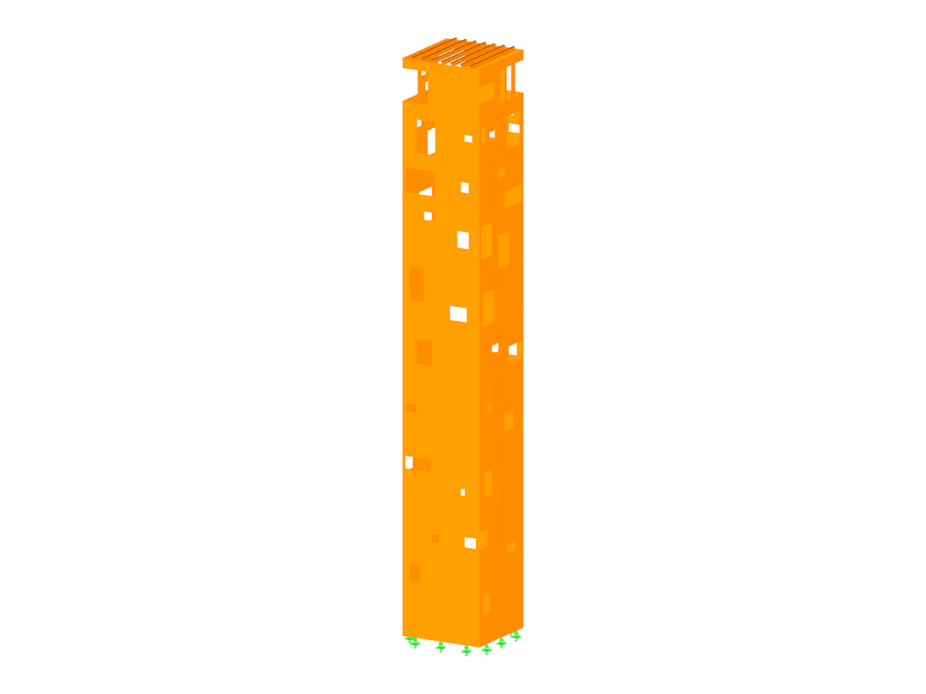

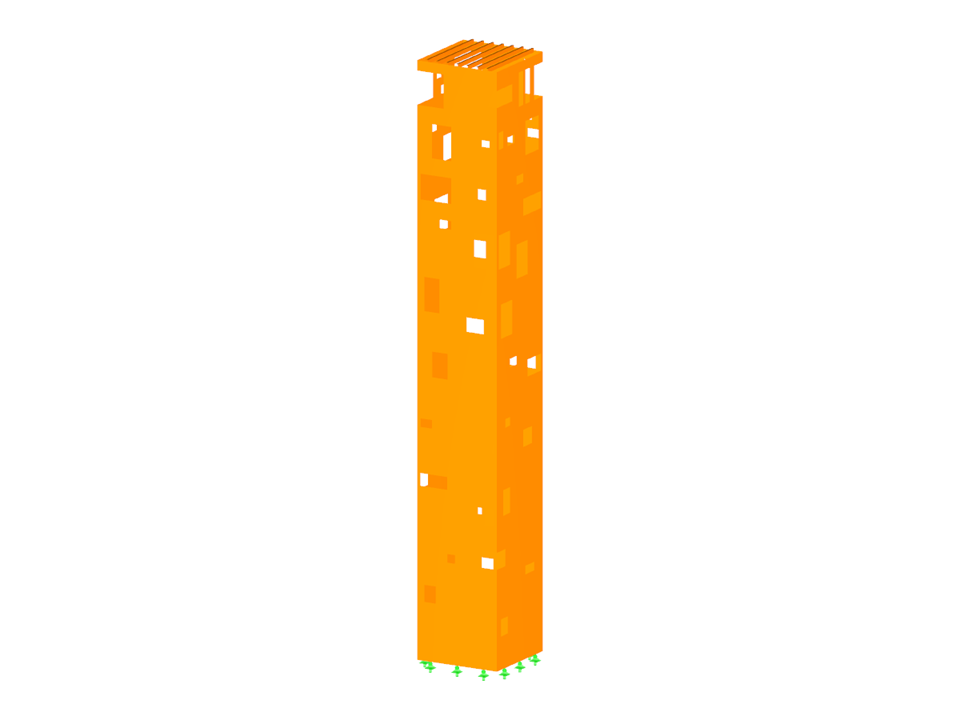

3D модель (© Wirth)
Деревянная смотровая башня
Количество узлов | 429 |
Количество линий | 425 |
Количество стержней | 7 |
Количество поверхностей | 4 |
Количество загружений | 4 |
Количество сочетаний нагрузок | 4 |
Общий вес | 63,607 t |
Размеры (метрические) | 5,200 x 5,200 x 35,050 m |
Размеры (имперские) | 17.06 x 17.06 x 114.99 feet |
Версия программы | 5.03.00 |
