Configuración general

Llamar a configuraciones globales

Las configuraciones básicas para el dimensionamiento del acero se gestionan en el cuadro de diálogo 'Configuraciones globales'. Este cuadro de diálogo es esencialmente independiente de la Norma que haya seleccionado en los datos básicos del modelo. Sin embargo, los valores predeterminados pueden diferir.

Puede llamar a las configuraciones globales de una de las siguientes maneras:

1. Menú contextual en la entrada del navegador 'Dimensionamiento del acero'
2. Botón en la barra de herramientas de las tablas para dimensionamiento del acero

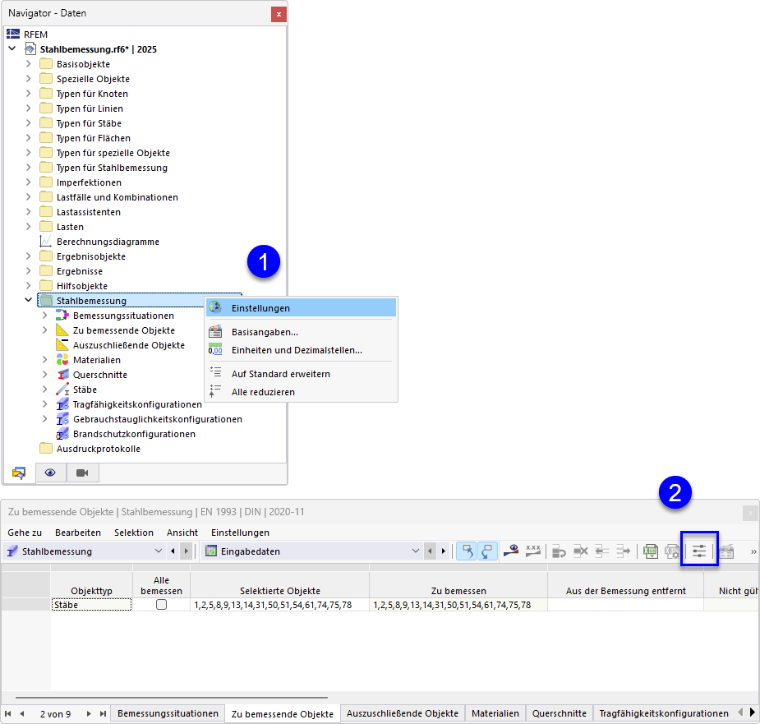

Abrir el cuadro de diálogo "Configuración global"

Configuraciones globales

Cuadro de diálogo "Configuración global" para el cálculo de acero según la EN 1993

Configuraciones a calcular

Por defecto, se dimensionan todas las configuraciones disponibles. Sin embargo, si desea prescindir, por ejemplo, del estudio de la usabilidad, desactive la opción 'Usabilidad'. De esta manera, no se realizarán verificaciones de usabilidad; los datos de entrada para el dimensionamiento del acero se reducirán en consecuencia.

Las situaciones de dimensionamiento asignadas a una configuración desactivada no se tendrán en cuenta en la verificación. La asignación de las situaciones de dimensionamiento se regula en la tabla Situaciones de dimensionamiento.

Configuraciones de suavizado

Las configuraciones de suavizado son relevantes para el dimensionamiento de superficies. Las tensiones se determinan para los nodos de la malla FE y luego se suavizan mediante un método de interpolación. Así verá en el gráfico un comportamiento continuo de los resultados.

En la lista están disponibles las siguientes configuraciones de suavizado:

• Constante en elementos de malla
• No continua
• Continua dentro de superficies
• Continua dentro de conjuntos de superficies, de lo contrario, dentro de superficies (predeterminado)
• Continua dentro de todas las superficies

Las diferentes opciones están descritas en el capítulo Suavizado de resultados del manual de RFEM.

Procedimientos de verificación

En esta sección puede controlar cómo se transfieren los esfuerzos internos de combinaciones de carga y resultado al dimensionamiento. En la lista se ofrecen tres procedimientos de verificación para elegir.

• Método exhaustivo

Todas las combinaciones de carga y resultado de una situación de dimensionamiento se calculan por separado. Este enfoque generalmente ofrece los resultados más precisos, pero puede dar lugar a tiempos de cálculo más largos.

• Método envolvente

Primero se calculan los esfuerzos internos envolventes (máx/mín) de todas las combinaciones de carga y resultado de una situación de dimensionamiento. Luego se realizan las verificaciones con esos esfuerzos internos. En comparación con el método exhaustivo, esto permite reducir el tiempo de cálculo. Sin embargo, no se puede descartar que todas las configuraciones se contemplen.

• Método mixto

Este enfoque ofrece un compromiso entre los otros dos métodos: puede establecer un límite superior para las variantes de una situación de dimensionamiento para barras y superficies respectivamente, que deben dimensionarse según el método exhaustivo. Una vez que el número de combinaciones de carga y resultado supera este límite, el dimensionamiento se realiza según el método envolvente.

Verificación de esbeltez de barras/conjuntos de barras

En el marco del dimensionamiento del acero también se verifica la esbeltez de barras y conjuntos de barras bajo tracción o compresión y flexión. Aquí puede establecer los valores límite λ_lim. Si se han definido Longitudes de pandeo para los segmentos de las barras o conjuntos de barras a dimensionar, se tendrán en cuenta en el cálculo de la esbeltez. La evaluación se realiza en las tablas de resultados para Esbeltez.

Optimización - aprovechamiento máximo permitido

El complemento puede realizar una optimización para secciones transversales estandarizadas (ver capítulo Secciones transversales). Durante la verificación de las variantes posibles, se compara el aprovechamiento de la variante con el valor máximo definido en este lugar.

Guardado de resultados

En modelos con varios miles de objetos, los archivos de resultados pueden volverse muy grandes. En la lista, hay dos opciones para elegir, con las que puede influir en el guardado de los resultados del dimensionamiento.

• Por posición o Por nodos de malla/punto de cuadrícula

Los resultados máximos se guardan para todos los puntos de tensión de las barras o nodos de malla FE y puntos de cuadrícula de las superficies. Esto repercute en el tamaño del archivo.

• Por objeto

Solo se guardan los resultados máximos de cada barra o cada superficie. El archivo de resultados es considerablemente más pequeño.

Configuraciones de suavizado para cálculo de barras de resultado

Una Barra de resultado integra los esfuerzos internos de barras, superficies o sólidos. Para el dimensionamiento en el complemento, puede controlar qué configuración de suavizado se aplica en la integración de los resultados. En la lista están disponibles las siguientes opciones:

• Constante en elementos de malla
• No continua
• Continua dentro de superficies o sólidos
• Continua dentro de conjuntos de superficies o conjuntos de sólidos, de lo contrario, dentro de superficies o sólidos
• Continua dentro de todas las superficies o sólidos

Las diferentes opciones están descritas en el capítulo Suavizado de resultados del manual de RFEM.

Mostrar resultados

Si está marcada la casilla 'Mostrar resultados por situación de dimensionamiento', los resultados se enumerarán por separado para cada situación de dimensionamiento en las tablas.

Calcular resultados

Los resultados de las superficies se basan en los resultados en los nodos FE, que se preparan para la salida gráfica considerando las configuraciones de suavizado. Al igual que con los resultados del análisis estático, puede seleccionar en el Navegador - Resultados si los valores se muestran en los nodos FE o en los puntos de cuadrícula de las superficies (ver capítulo Valores de resultados en superficies del manual de RFEM).

Las dos opciones de la lista afectan a los resultados en las tablas: puede controlar si se muestran los valores de los nodos de malla o de los puntos de cuadrícula. La cuadrícula de las superficies representa una salida independiente de la malla FE en puntos de resultado con intervalos regulares (ver capítulo Superficies del manual de RFEM).

Configuraciones para secciones transversales

En algunas normas de dimensionamiento hay secciones que solo se aplican a secciones cerradas o solo a secciones abiertas. La delimitación entre secciones abiertas y cerradas en formas de sección general se lleva a cabo considerando la parte de Bredt I_t,Bredt del momento de inercia a la torsión total I_t. En secciones cerradas, el momento de inercia a la torsión se deriva casi por completo de la parte de Bredt.

Ciclo de vida de los resultados

Tan pronto como realice un cambio en los datos de entrada, se eliminan los resultados del dimensionamiento del acero. Esto asegura que el dimensionamiento se base en las condiciones de contorno correctas. Sin embargo, en algunos casos puede ser apropiado conservar los resultados (por ejemplo, para realizar un cambio en un modelo complejo que no afecta al dimensionamiento). En ese caso, desactive la casilla. En caso de un cambio, no se realizará un nuevo cálculo. Todos los resultados afectados por este cambio se mostrarán entonces en letras rojas. Pueden ya no ser válidos. Solo después de un nuevo dimensionamiento se actualizarán.
