Kruhový - obloukový dolní pás Zadání pomocí celkové délky (L), prvního a posledního pole (L1), středních polí (L2) a výšek (H1 a H2).
Celkem
Tato stránka má 0 uživatelských hodnocení.
| 5 hvězdiček | ||
| 4 hvězdičky | ||
| 3 hvězdičky | ||
| 2 hvězdičky | ||
| 1 hvězdička |

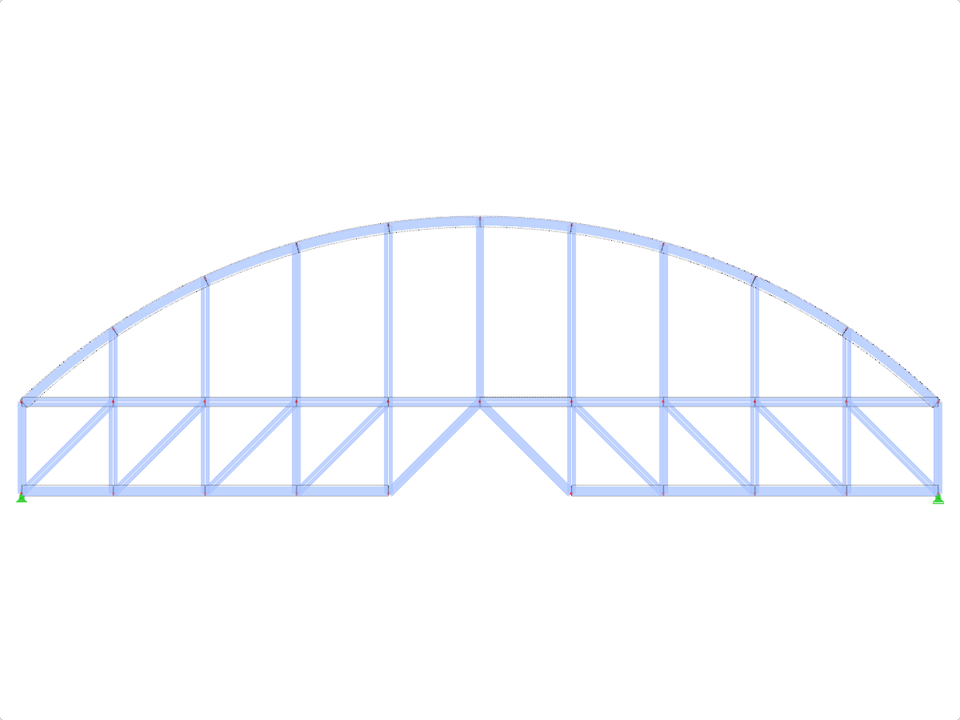

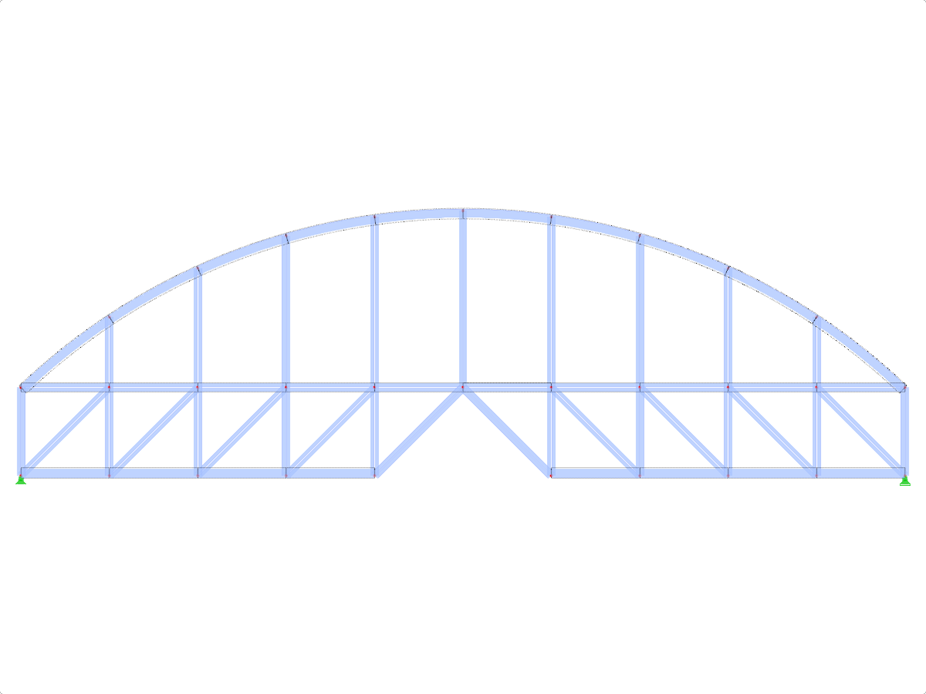

FTZ160c-crv | Kruhový - obloukový dolní pás
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 30 |
| Počet linií | 57 |
| Počet prutů | 57 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 3,231 t |
| Rozměry (metrické) | 20,000 x 6,000 x 0,000 m |
| Rozměry (imperiální) | 65.62 x 19.69 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
