Pomocí programu SHAPE‑THIN lze vytvářet libovolné tenkostěnné průřezy a následně je použít v programu RFEM nebo RSTAB jako průřez prutu. SHAPE‑THIN také dokáže spočítat pro libovolný průřez všechny příslušné parametry průřezu pro posouzení a analýzu napětí.
Máte nějaké otázky?

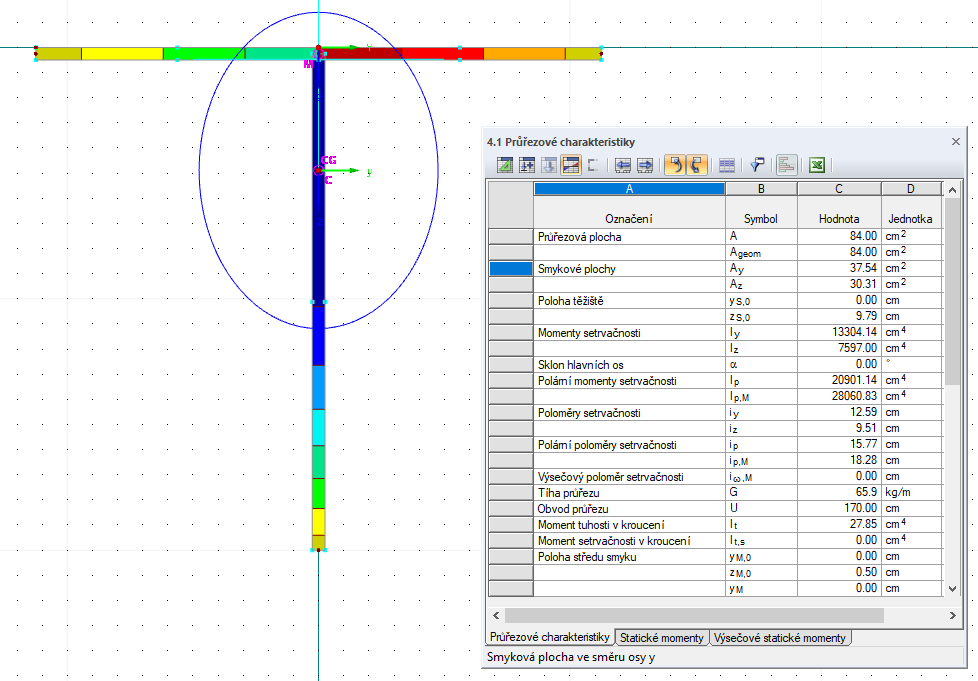

![Průřezové charakteristiky](/cs/webimage/010366/3073451/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Pomocí programu SHAPE‑THIN lze vytvářet libovolné tenkostěnné průřezy a následně je použít v programu RFEM nebo RSTAB jako průřez prutu. SHAPE‑THIN také dokáže spočítat pro libovolný průřez všechny příslušné parametry průřezu pro posouzení a analýzu napětí.

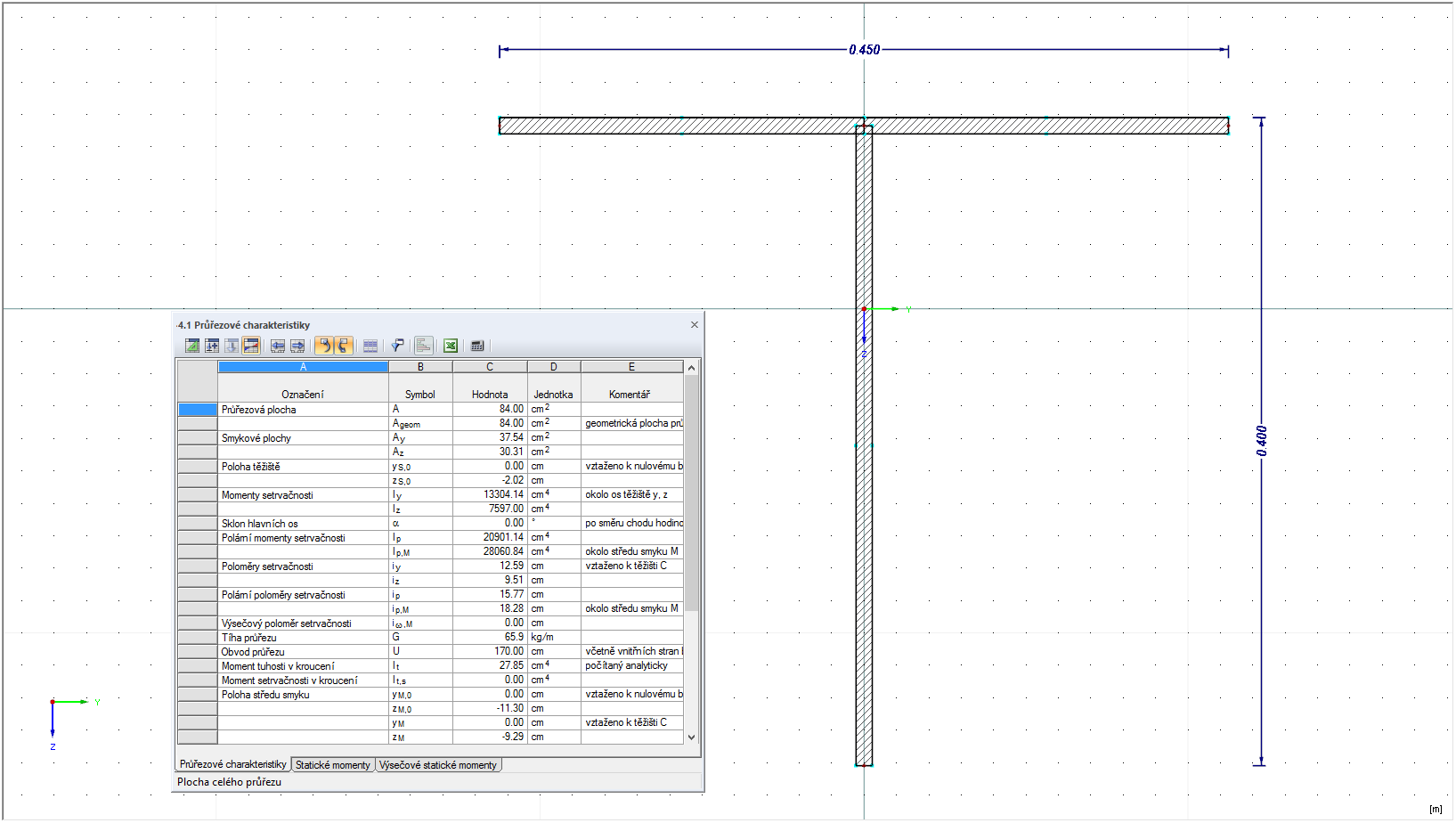

![Vstupní údaje v programu SHAPE-THIN](/cs/webimage/009713/2818237/KB_1405_01-cs.png?mw=512&hash=fb931304501647b217c8683af4e5af153e97899f)
Pro posouzení průřezů je zpravidla zapotřebí mnoho různých průřezových hodnot. V programu RFEM i RSTAB máme veškeré požadované hodnoty u normovaných průřezů k dispozici v databázi průřezů a můžeme je přímo uplatnit při výpočtu. Program SHAPE-THIN nám ovšem umožňuje použít i nestandardní průřezy. Po zadání jednoduché geometrie lze veškeré potřebné průřezové hodnoty spočítat. V našem příspěvku si na konkrétním příkladu předvedeme výpočet smykové plochy.
![Funkce zaokrouhlení](/cs/webimage/010182/3058236/KB_976_01-cs.png?mw=512&hash=eacbfdd684103d71bf73ea1a29a22853f51599c7)
V programech RFEM, RSTAB a SHAPE -THIN lze používat vzorce pro stanovení číselných hodnot.
![Hybridní průřez v programu SHAPE -THIN](/cs/webimage/010292/3045957/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V programech RFEM a RSTAB lze pohodlně přiřadit materiály hybridním průřezům z programu SHAPE‑THIN. Předpokladem je, že jednotlivým prvkům průřezu byly v programu SHAPE‑THIN přiděleny různé materiály.

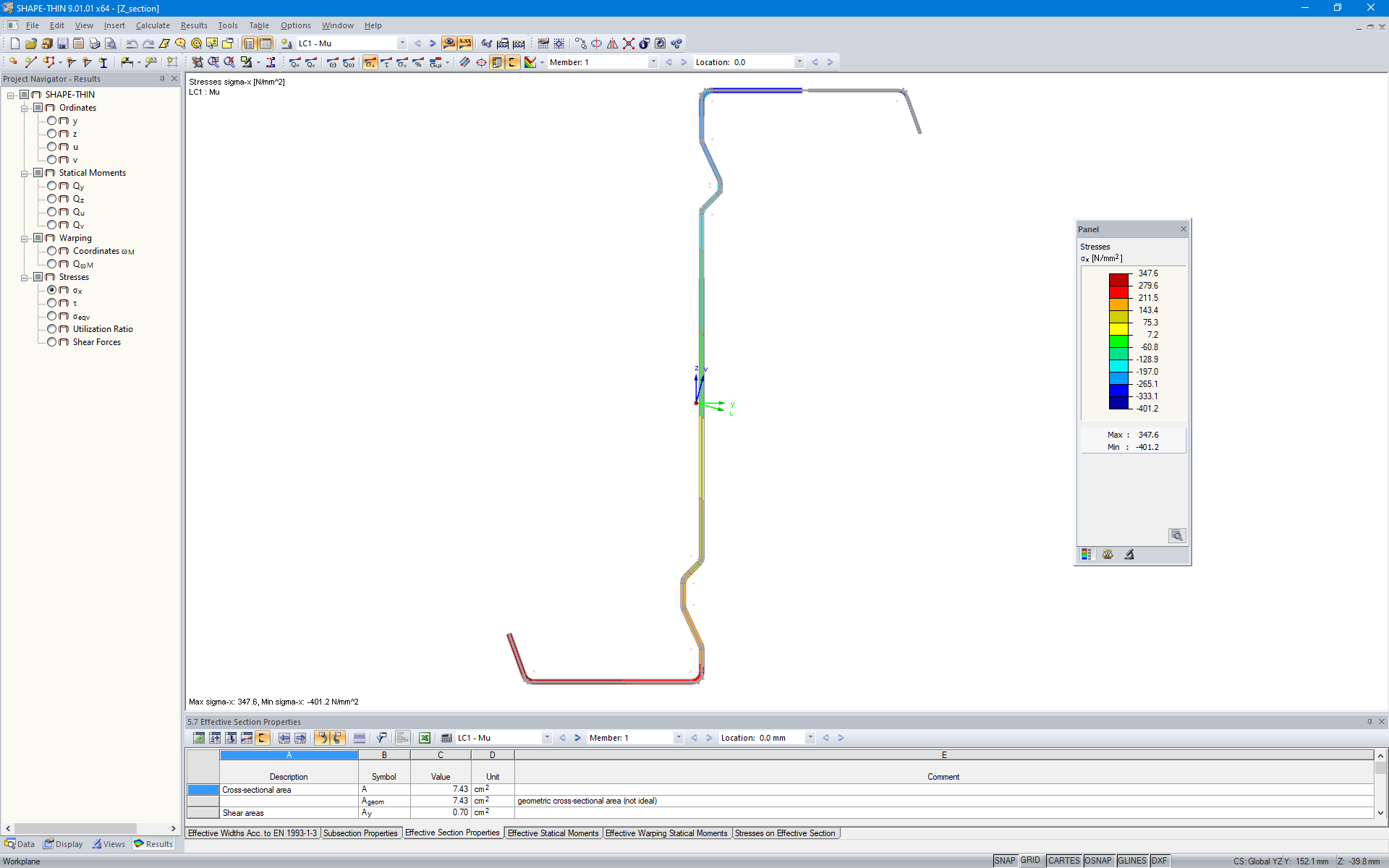

![Účinný průřez za studena tvarovaného Z-profilu v programu SHAPE-THIN 9](/cs/webimage/007237/2093074/405_en.png?mw=512&hash=c65398ba9c4d0a8dc74fae780ce1dd98ab67b3b4)
Program stanoví účinné průřezy za studena tvarovaných profilů podle EN 1993-1-3 a EN 1993-1-5. Volitelně lze ověřit geometrické podmínky dle normy EN 1993-1-3, čl. 5.2.
Účinky lokálního boulení desky se posuzují metodou redukovaných šířek a možné vybočení výztuh (tvarová nestabilita) se zohledňuje u vyztužených profilů podle EN 1993-1-3, čl. 5.5.
Volitelně lze také provést iterační výpočet pro optimalizaci účinného průřezu.
Účinné průřezy lze zobrazit graficky.
V odborném příspěvku 'Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3' je podrobně popsán návrh profilů tvarovaných za studena v programu SHAPE-THIN a v modulu RF-/STEEL Cold-formed Sections:
Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3 Více o RF-STEEL Cold-Formed Sections
