U větších modelů je často problematické zobrazovat popisy průřezů vodorovně nebo svisle k prutu. Ve „Vlastnostech zobrazení“ lze tyto popisy uspořádat také rovnoběžně s prutem. Právě u větších modelů tak zajistíme přehlednější zobrazení.

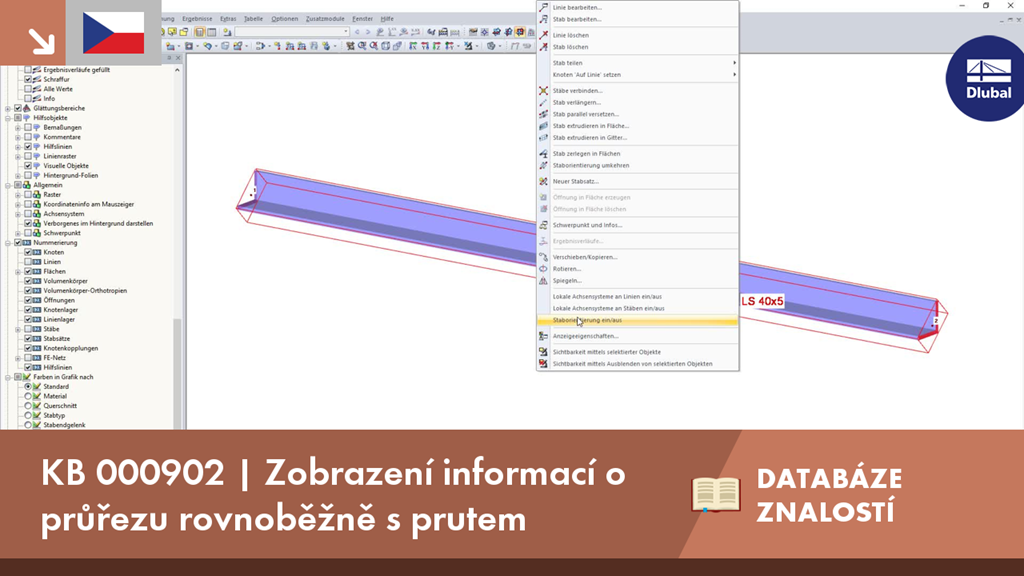

KB 000902 | Zobrazení informací o průřezu rovnoběžně s prutem
