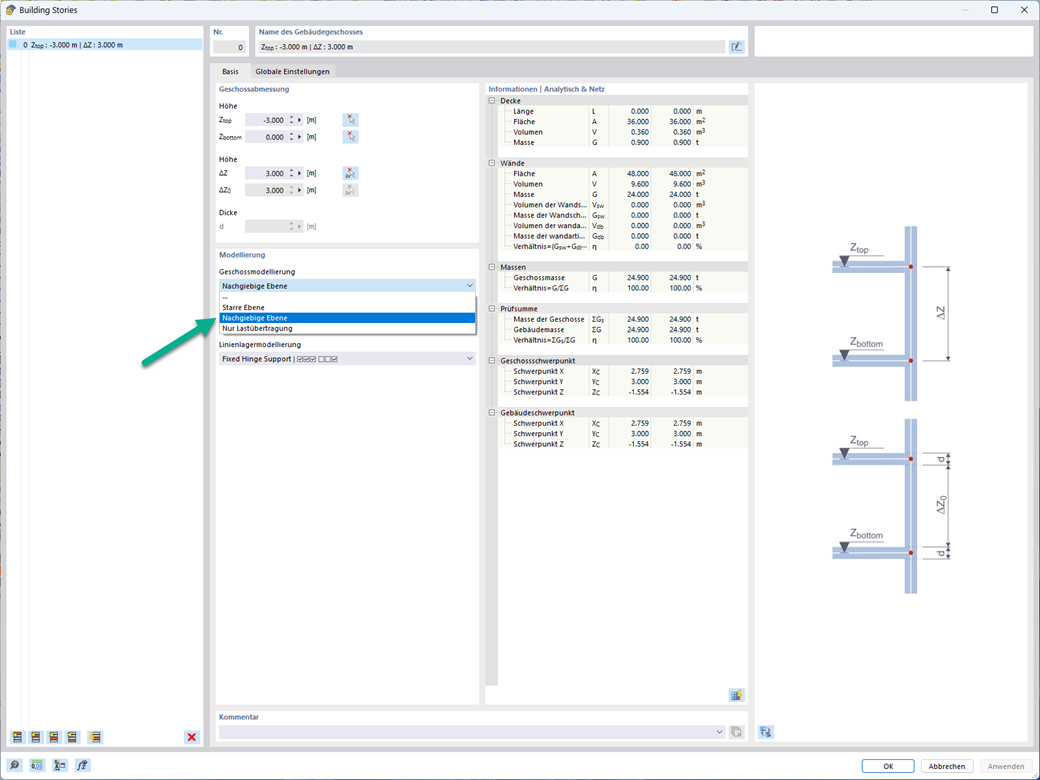

Nachgiebige ebene für die Geschossdeckenmodellierung

加拿大国家建筑规范 (NBC) 2020 第 4.1.8.7 条对地震分析方法进行了明确的规定。 更高级的方法，即第 4.1.8.12 条中的动力分析程序，适用于所有结构类型，但不满足 4.1.8.7 中规定的标准。 更简单的方法，即第 4.1.8.11 条中的等效静力法(ESFP)，可用于所有其他结构。

在 RFEM 6 中，可以使用“模态分析”和“反应谱分析”模块进行地震分析。 执行谱分析后，可以使用“建筑模型”模块显示剪力墙中的楼层作用、层间位移和力。

建筑模型是 RFEM 6 中的特殊解决方案之一。 它是一种非常有用的建模工具，可以轻松创建和操作建筑楼层。 建筑模型可以在建模过程的开始和之后激活。

生成剪力墙和深梁时，不仅可以分配面和单元，还可以生成杆件。

用户可以在建筑模型计算中忽略一定面积的洞口。 该选项可以在建筑楼层的全局设置中激活。 激活该选项后，会出现相关警告信息。

• 转到说明视频

建筑模型的计算分两个阶段进行：

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
