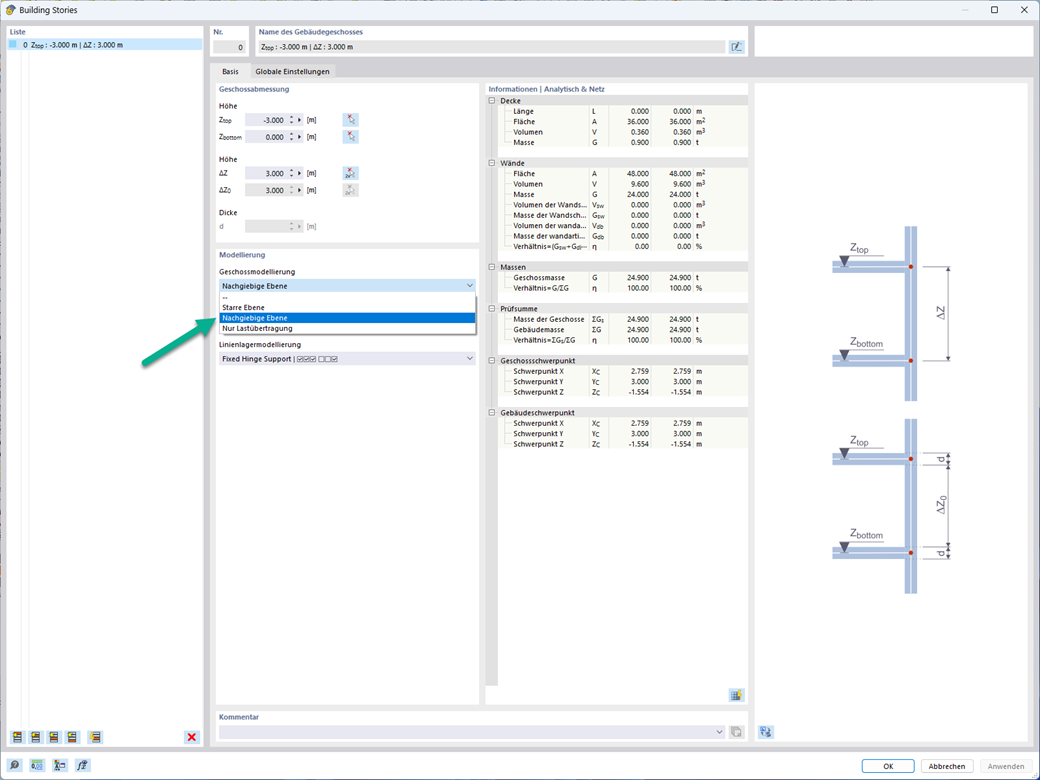

Nachgiebige Ebene für die Geschossdeckenmodellierung

L'articolo 4.1.8.7 del National Building Code of Canada (NBC) 2020 fornisce una procedura chiara per i metodi di analisi dei terremoti. Il metodo più avanzato, la procedura di analisi dinamica nell'articolo 4.1.8.12, dovrebbe essere utilizzato per tutti i tipi di struttura ad eccezione di quelli che soddisfano i criteri di cui al punto 4.1.8.7. Il metodo più semplicistico, la procedura della forza statica equivalente (ESFP) nell'articolo 4.1.8.11, può essere utilizzato per tutte le altre strutture.

L'analisi sismica è possibile in RFEM 6 utilizzando gli add-on Analisi modale e Analisi con spettro di risposta. Una volta eseguita l'analisi spettrale, è possibile utilizzare l'add-on Modello edificio per visualizzare le azioni dei piani, i drift degli interpiani e le forze nelle pareti di taglio.

Building Model è uno degli add-on di soluzioni speciali in RFEM 6. È uno strumento vantaggioso per la modellazione, con il quale i piani degli edifici possono essere creati e manipolati facilmente. Building Model può essere attivato all'inizio del processo di modellazione e successivamente.

Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.

È possibile trascurare le aperture con una determinata area nel calcolo del modello dell'edificio. Questa funzione può essere attivata nelle impostazioni globali dei piani dell'edificio. Apparirà un messaggio di avviso che informa che le aperture sono state trascurate.

• Vai al video esplicativo

Il modello dell'edificio è calcolato in due fasi:

• Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
• Lokale 2D-Berechnung der einzelnen Geschossdecken

Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.

Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
