土工分析模块为 RFEM 提供了附加的土层材料模型,能够以合适的方式表现复杂的土层材料行为。 本文主要介绍如何确定土材料模型的应力相关刚度。
![上部结构和土层](/zh/webimage/032040/3327270/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
本文讨论了岩土工程分析的结果,以及在 RFEM 6 中图形和表格显示的结果。
![模型](/zh/webimage/031979/3326593/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
考虑到实际确定的土壤条件对建筑物的结构分析质量有很大影响,所以在 RFEM 6 中提供了“岩土分析”模块,用于确定要分析的土体。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据,以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
在知识库文章“在 RFEM 6 中从土样创建土体”中讨论了如何在模块中提供现场试验获得的数据,以及使用土样的属性来确定感兴趣的土层。 本文将讨论钢筋混凝土建筑的沉降和土压力的计算方法。
![激活岩土工程分析模块](/zh/webimage/031006/3299951/en_1.png?mw=512&hash=f9ba283f5927298a48257e3be65388cfe3600fe8)
如果土层条件尽可能地符合实际,那么建筑物的结构分析质量就会得到显着提高。 在 RFEM 6 中,借助“岩土分析”模块,您可以实际确定要分析的土体。 该模块可以在模型的基础数据中激活,如图01所示。
![功能 002795 | 用于岩土工程分析的材料模型“Hoek-Brown”](/zh/webimage/048218/3775626/2024-03-20_HB-1.png?mw=512&hash=bc86d8f8dcc1cdff04725bc845630ad3945a18b2)
“Hoek-Brown”材料模型适用于“岩土工程分析”模块。 该模型表现了理想弹塑性材料行为, 其非线性强度准则是最常见的岩石破坏准则。
用户可以使用
- die Gesteinsparameter direkt oder alternativ mittels
- der GSI-Klassifizierung
erfolgen.
Weiterführende Informationen zu diesem Materialmodell und der Definition der Eingabe in RFEM finden Sie im entsprechenden Kapitel im Online-Handbuch für das Add-On Geotechnische Analyse: Hoek-Brown 模型 .
![裁剪平面中的变形结果](/zh/webimage/032586/3342635/verformung_clipping_ebene_en_(2).png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)
变形、应力和应变结果的图形和表格输出可以帮助您确定土的实体。 为此,请使用特殊的筛选条件有针对性地选择结果。

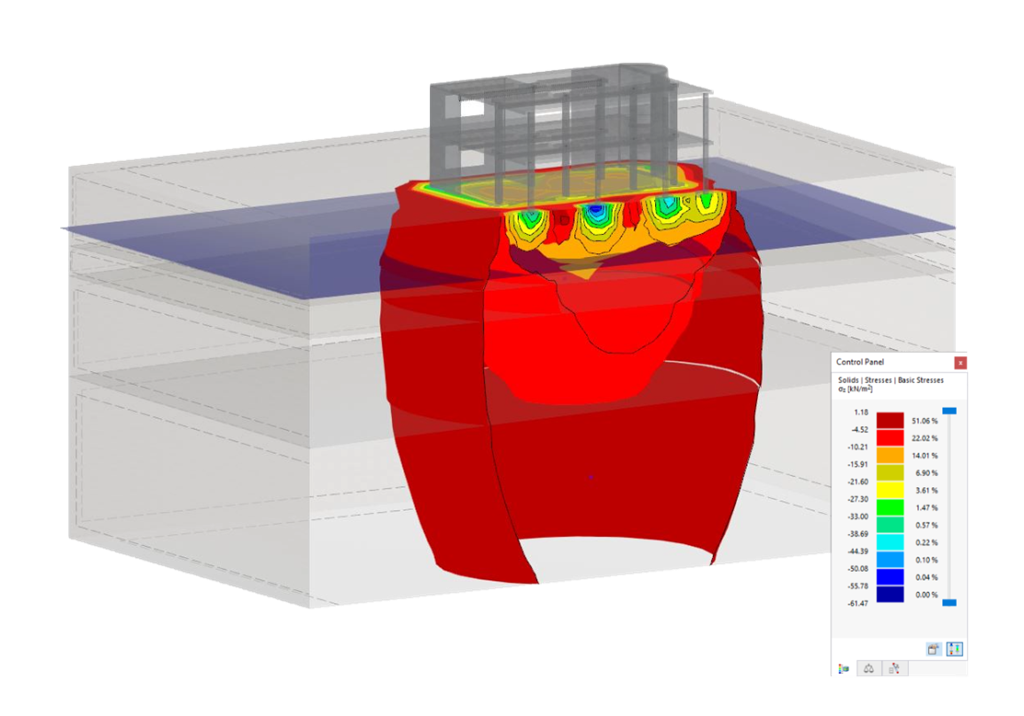

该程序不会让您独自获得结果。' 如果您想以图形方式评估土壤实体中的结果,可以使用向导对象。 例如,您可以定义剪裁平面。 这样您就可以在土体的任何平面上查看相应的结果。
不仅如此。 结果剖面和裁剪框的使用有助于对土体进行精确的图形分析。
您已经知道可以在整个模型中对土壤和结构进行建模和分析。 因此,您已经明确地考虑了土-结构的相互作用。 通过修改一个组件,您可以立即正确地考虑整个土体和结构体系的分析以及结果。
![计算图](/zh/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
您准备好进行评估了吗? 为此提供了计算图表,该图表显示了计算过程中某个结果的变化过程。
您可以自由定义计算图的垂直轴和水平轴的分配。 例如,这使您可以根据荷载查看某个节点的沉降过程。
