- Реалистичное изображение взаимодействий здания и основания
- Реалистичное изображение взаимного влияния между отдельными компонентами фундамента
- Расширяемая база данных грунтов
- Учёт данных по нескольким образцам грунта (пробам) на разных местах, в том числе и за пределами здания
- Определение диаграмм осадки и напряжений, включая их графическое и табличное изображения
Геотехнический расчет | Характеристики
![Изображение 1: Конкретные параметры нелинейной модели упругого материала грунта](/ru/webimage/040222/3508620/2023-04-27_EN.png?mw=512&hash=7306cf5703c93779b07140d3ba5c912eab870a2f)
![Надстройка и грунтовый массив](/ru/webimage/032040/3327270/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
![model](/ru/webimage/031979/3326593/EN_1.png?mw=512&hash=ab89cd9cb5658abc8b4719242f1c9e322c29cd8a)
Способ применения данных, полученных в результате полевых испытаний, в аддоне и применение характеристик образцов грунта для определения необходимых грунтовых массивов, обсуждался в статье Базы знаний «Создание тела грунта из образцов грунта в программе RFEM 6». С дугой стороны, в этой статье будет обсуждаться процедура расчёта осадки и давления грунта для железобетонного здания.
![Активация надстройки геотехнического анализа](/ru/webimage/031006/3299951/en_1.png?mw=512&hash=f9ba283f5927298a48257e3be65388cfe3600fe8)
![Характеристики 002795 | Модель материала «Hoek-braun» для геотехнического расчёта](/ru/webimage/048218/3775626/2024-03-20_HB-1.png?mw=512&hash=bc86d8f8dcc1cdff04725bc845630ad3945a18b2)
Модель материала «Гука-Брауна» доступна в аддоне Геотехнический расчёт. Модель показывает линейно-упругую идеально-пластическую работу материала. Её нелинейный критерий прочности является наиболее распространенным критерием разрушения камня и горных пород.
Параметры материала можно ввести с помощью
- параметров горной породы напрямую или через
- классификацию GSI.
описано.
Weiterführende Informationen zu diesem Materialmodell und der Definition der Eingabe in RFEM finden Sie im entsprechenden Kapitel im Online-Handbuch für das Add-On Geotechnische Analyse: Модель Гука-Брауна .

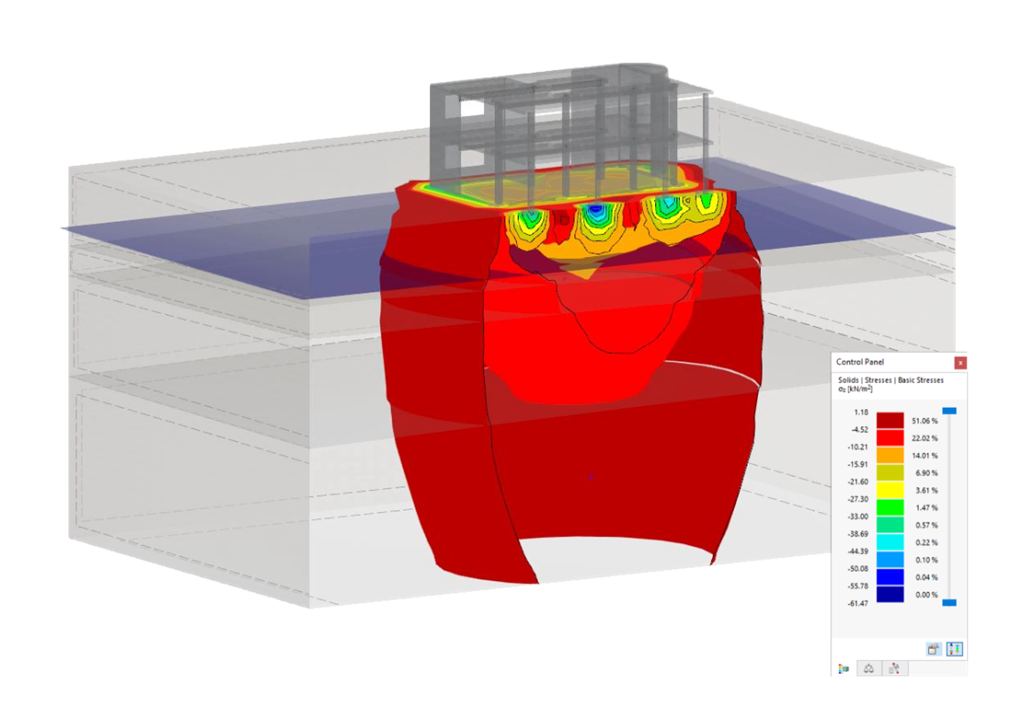

![Результат деформации в плоскости отсечения](/ru/webimage/032586/3342635/verformung_clipping_ebene_en_(2).png?mw=512&hash=6677b2808a6a66c868e0b309d222fa0a57ad16cc)
Графический и табличный вывод результатов для деформаций, напряжений и деформаций поможет вам при определении твердых тел грунта. Для этого воспользуйтесь специальными критериями фильтра для целевого отбора результатов.
Программа не оставляет вас наедине с результатами. Если вы хотите графически оценить результаты в телах грунта, вы можете использовать направляющие объекты. Например, вы можете задать плоскости отсечения. Это позволяет просматривать соответствующие результаты в любой плоскости грунта.
И не только это. Использование секций результатов и боксов для обрезки облегчает точный графический анализ грунта.
Вы уже знаете, что в общей модели можно смоделировать и проанализировать грунт и конструкцию. В результате вы явно учли взаимодействие грунта и конструкции. Изменяя компонент, вы добиваетесь немедленного и правильного учета в расчете, а также в результатах для всей системы грунта и конструкции.
![Диаграмма расчета](/ru/webimage/032596/3342772/diagram.png?mw=512&hash=6a3197e561482860ce0de8f93bd0d9df22c9c3f5)
Вы готовы к оценке? Для этого доступны расчетные диаграммы, которые показывают ход определенного результата во время расчета.
Вы можете свободно задавать назначение вертикальной и горизонтальной осей расчетной диаграммы. Это позволяет, например, просмотреть ход осадки определенного узла в зависимости от нагрузки.
