在 RFEM 6 中按照 ACI 318-19 和 CSA A23.3:19 修改混凝土刚度

折减刚度按照 ACI 318 和 CSA A23.3

参照截面对于 6.6.3.1.1 和 10.14.1.2，毛截面面积 A_q和惯性矩 I_g在调整后的荷载水平的弹性分析中是允许的。 可根据规范 ACI 318-19 [1] 中的表 6.6.3.1.1(a) 和 CSA A23.3 10.14.1.2 确定设计值。 :19 [2]， 在截面毛面积保持恒定的情况下，惯性矩会逐渐减小 这些系数是考虑到混凝土开裂引起的截面损失，根据各种混凝土规范强制执行的。

Sect. ACI 318-19 的 6.6.3.1.1，惯性矩和杆件/面的毛面积应按照表 6.6.3.1.1(a) 或 6.6.3.1.1(b) 进行计算，除非更需要进行严格的分析。 同样，CSA A23.3:19 也提供了表格，其中每个惯性矩都有相应的放大系数。

不同的条件，例如“开裂”和“未开裂”只影响“墙体”下的混凝土构件。 在计算未开裂墙的弯矩和剪力时，总惯性矩 I_g应用了 0.70 的系数。 如果墙体出现开裂，则根据断裂模量，计算惯性矩 0.35I_g 。

通常，墙体用于抵抗平面侧向荷载。 通常情况下，面外的刚度可以忽略不计。 因此在进行侧向分析时，刚度折减的值应在平面内 (k_m )，而不是平面外。 为了避免需要过多的纵向钢筋，平面外刚度系数 k_b和 k_e应采用较小的修正系数。 在下面的“RFEM 6 中采用”部分将介绍如何在墙体中应用这些折减系数。

与墙不同，开裂或未开裂的惯性矩不变， 该折减值基于下面列出的一个折减系数。

列: I_g = 0.70I_g
梁： _{i g} = 0.35i_g
平板和平板： _{i g} = 0.25i_g

对于包括墙在内的所有混凝土构件，截面毛面积A_g的系数为1.0。 因此，混凝土截面的总面积保持不变。 根据规范 318-19，取自 MacGregor 和 Hage (1977) [3] 的惯性矩值乘以刚度折减系数 φ_k = 0.875 referenced根据 R6.6.4.5.2。例如惯性矩可以计算为：

0.875(0.8I·_g = 0.70I·_g

RFEM 6 入门培训

用户可以在 RFEM 6 中无缝修改任何混凝土杆件或面的抗弯或轴向刚度，按照 ACI 318-19 或 CSA A23.3:19 进行分析和设计。 在“强度设计状况”和“正常使用能力设计状况”选项卡下可以进行刚度修改， 虽然可以在程序的“结构调整”选项下对荷载工况/组合中每个单元的组件类型进行设置，但最好是直接在强度设计状况下进行更改，计算后的荷载组合。

在“选项”的“设计状况”选项卡下的“组合向导”中会勾选“考虑”和“结构调整” 见图 01 和 02。

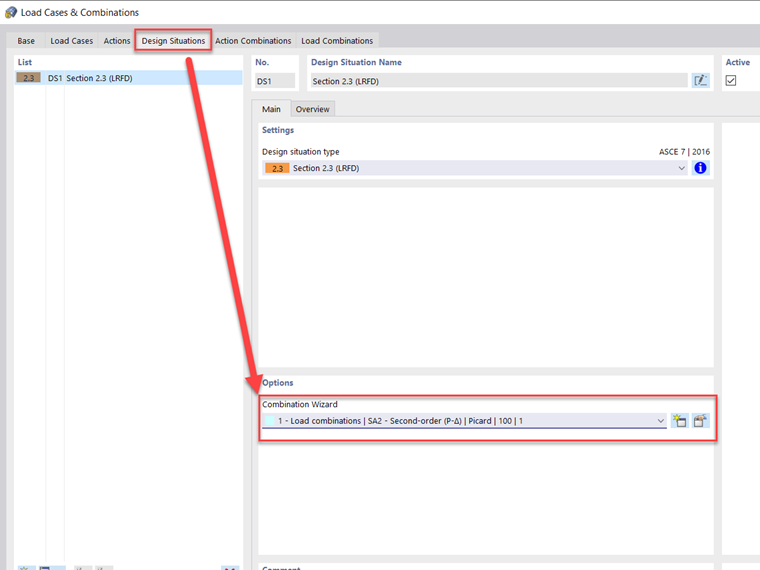

设计状况下的编辑组合向导

刚度修改选项

勾选该复选框后，必须使用“新建结构修改...”按钮创建一个新的结构修改。 在对话框中有一个修改刚度的表格，您可以在该表格中勾选要修改的杆件和/或面。 之后，只要勾选其中一个或多个选项，顶部就会出现一个或多个新选项卡。

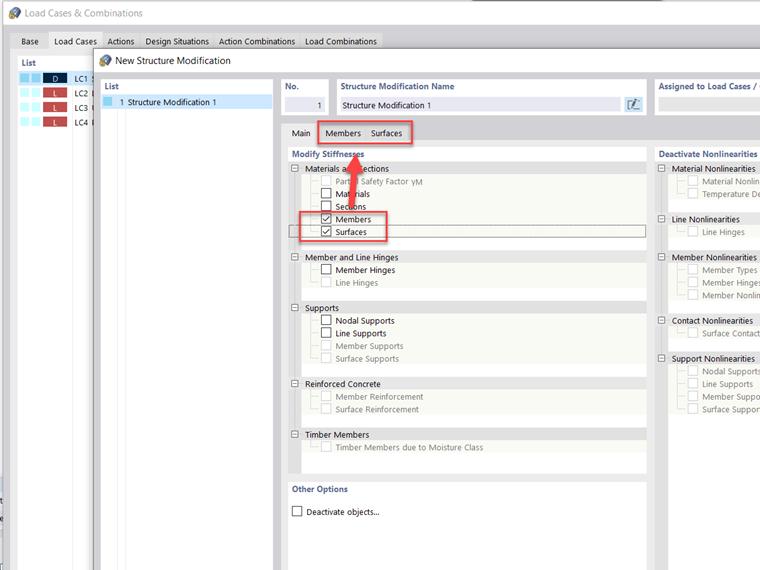

Member and Surface Tabs for Stiffness Modification

在该选项卡中，可以为杆件或面指定“修改类型”，例如 ACI 318-19 表 6.6.3.1.1(a) 或 CSA A23.3:19 表 10.14.1.2。 图 03 和 04 显示了可以在下拉菜单中选择的不同规范和组件类型。

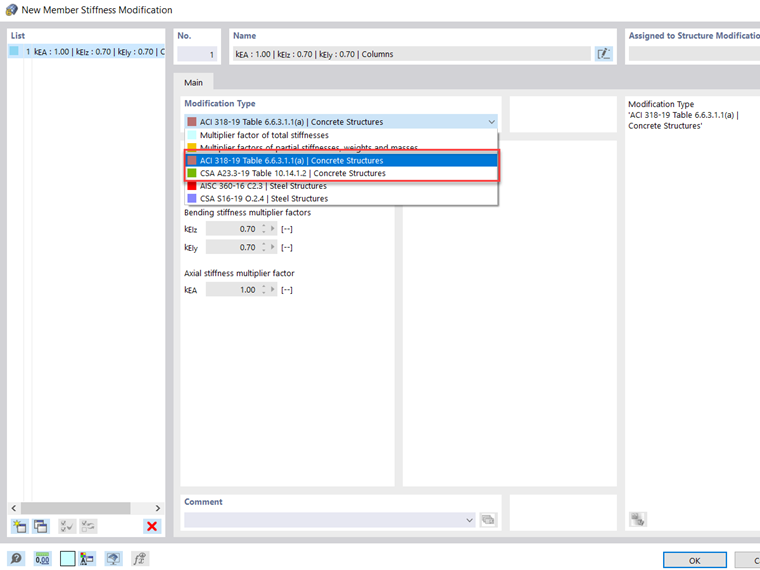

ACI 318-19 和 CSA A23.3-19 修改型规范

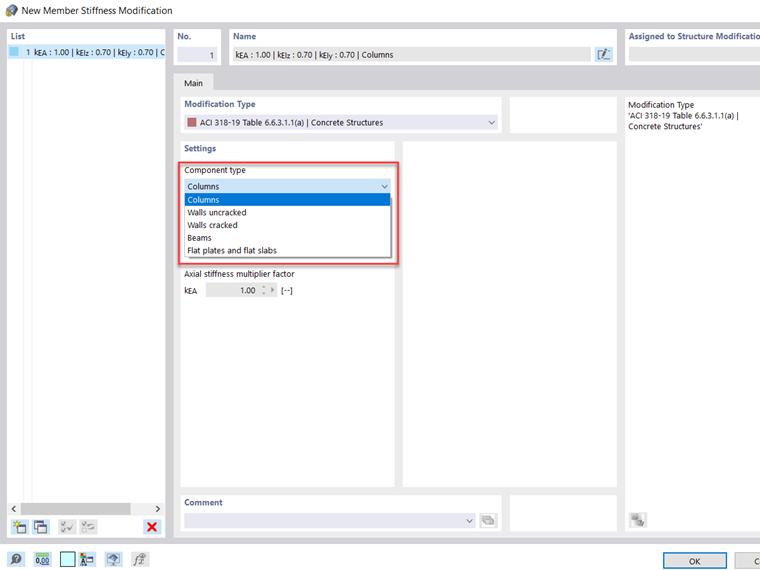

选择组件类型

关于调整面刚度而忽略平面外刚度，在选择墙的组件类型时，必须要勾选最下方的用户自定义复选框。 然后，对 k_b和 k_e应用较小的修正系数。

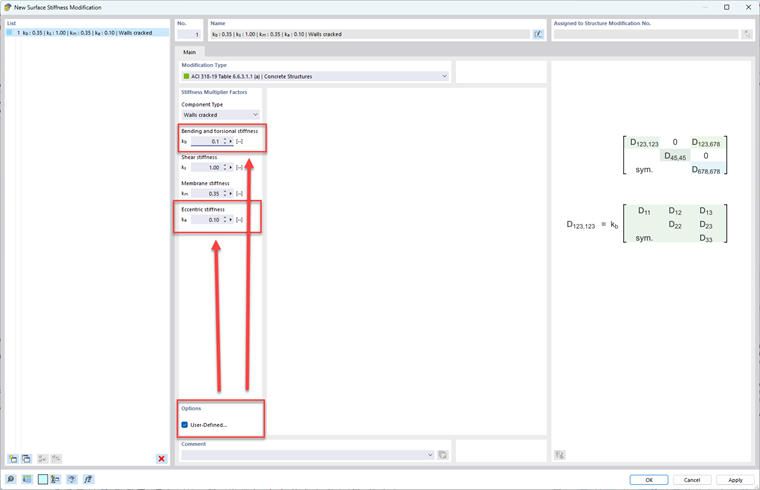

用户自定义墙组件类型设置
