RF-CONCRETE Members中的利用率
在RF-CONCRETE Members中如何显示压杆的利用率?
回复:

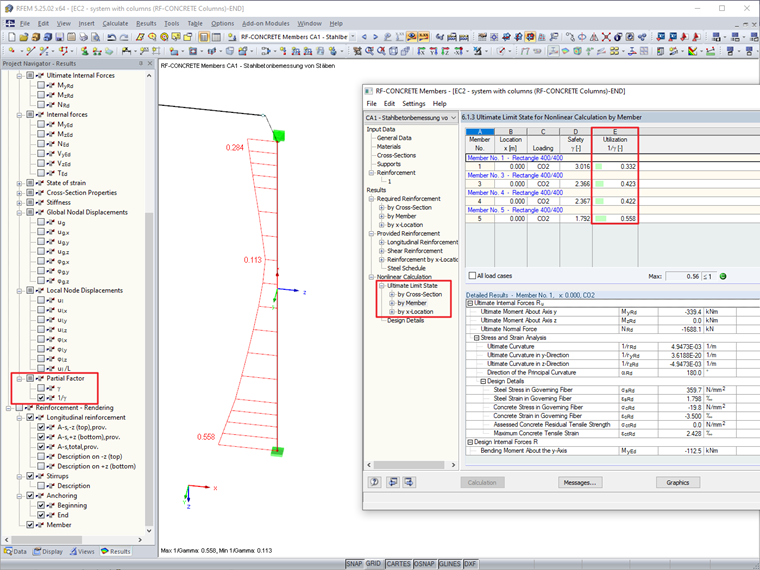

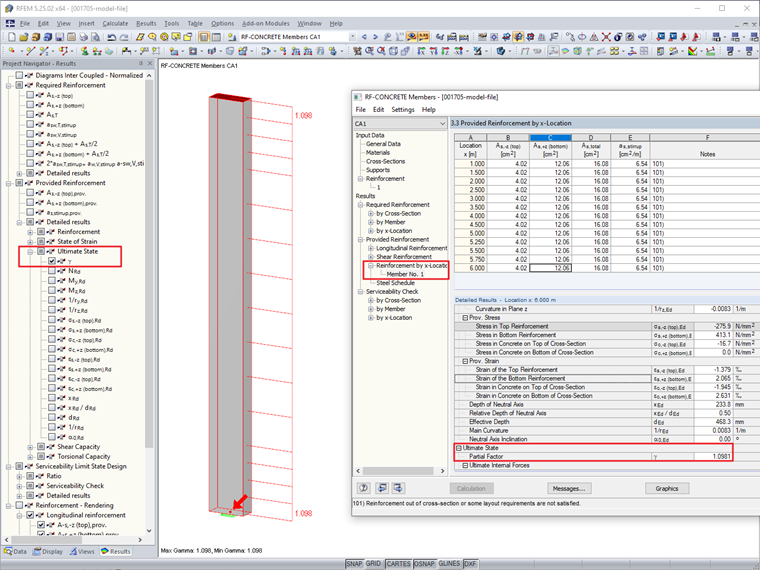

在RF-CONCRETE Members中,您只能找到非线性计算的利用率。 对于线性计算,可以使用分项系数(安全系数= NRd/NEd)。 您可以通过反转分项系数的值来获得利用率。
您有什么问题想问的吗?
