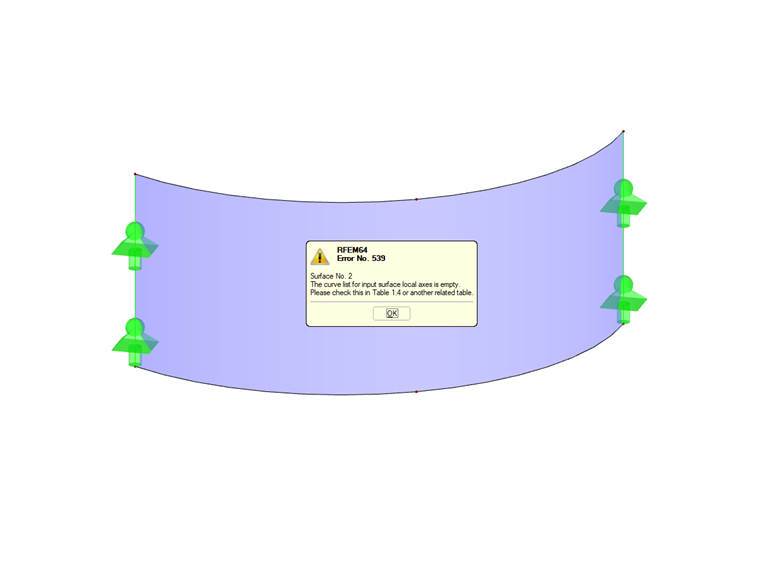

创建有限元网格时的错误信息

我在尝试创建有限元网格时收到错误消息。 Es gelingt mir nicht, den Fehler zu finden. Mit den Flächenachsen scheint etwas nicht zu stimmen.


回复:

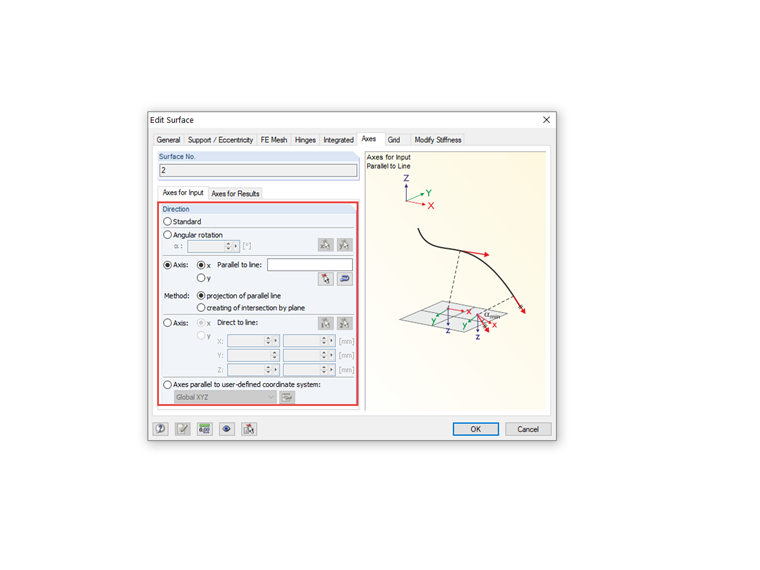

可能缺少面的输入参数。 In der Modelldatei der FAQ bezieht sich die Achse der Fläche auf eine Linie, die offensichtlich zuvor gelöscht wurde. Folglich ist nicht klar, wie das Achsensystem für die Fläche erstellt werden soll.

Es gibt zwei einfache Lösungen:

  1. Man wählt eine Linie, zu welcher die x- oder y-Achse parallel sein soll.
  2. Man wechselt zurück zur Standardeinstellung.

作者

Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
