斜杆节点设计

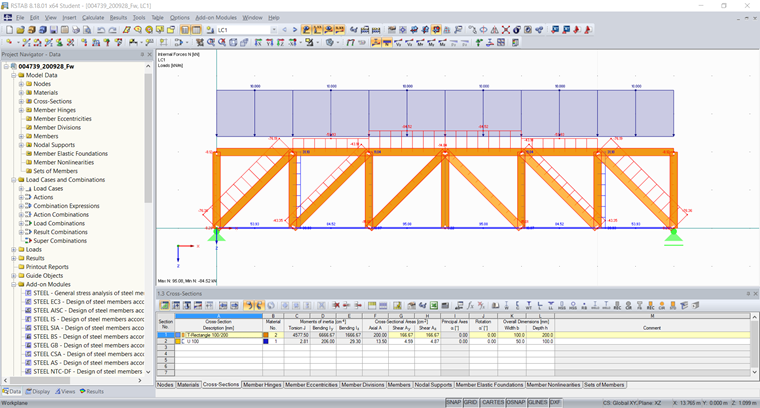

我想设计一个在下翼缘下翼缘为钢结构的桁架结构, Ist dies möglich?


回复:

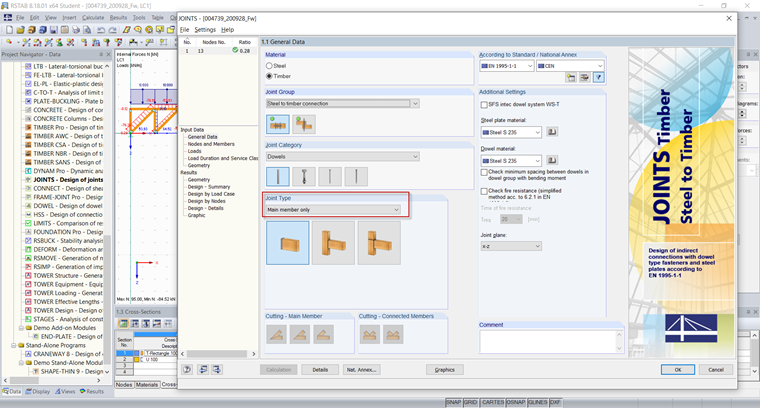

在附加模块 RF-/JOINTS Timber - Steel to Timber 中可以实现。 Sie können den Anschluss der beiden Diagonalen bemessen, wenn diese zum Beispiel mit Stahlblech und Stabdübeln angeschlossen werden. Hierzu ist der Anschlusstyp "Nur Hauptstab" hilfreich.

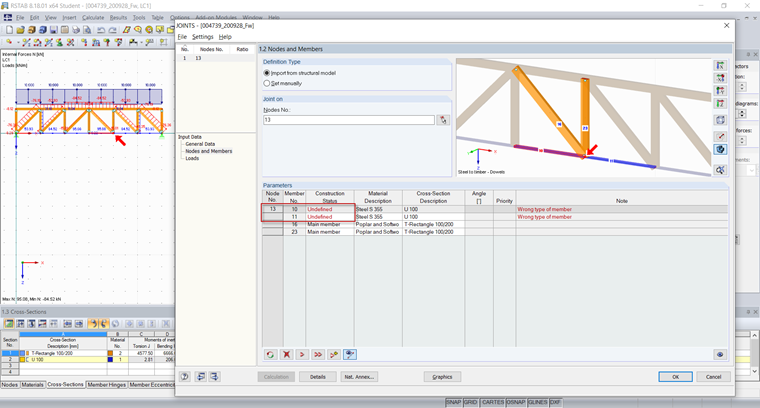

Nachdem Sie den Knoten im Programm ausgewählt haben, wird der Anschluss aufgrund des Stahl-Untergurtes noch als nicht ausreichend definiert gekennzeichnet.

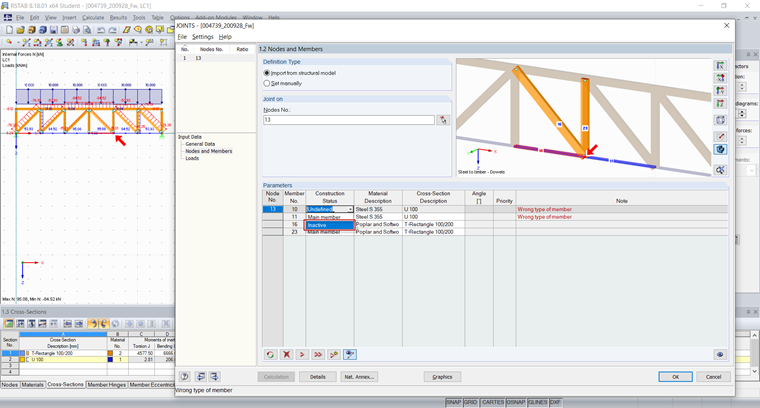

Sie können nun die beiden Stahlstäbe inaktiv schalten, um den Nachweis nur für den Anschluss der beiden Diagonalen zu führen.

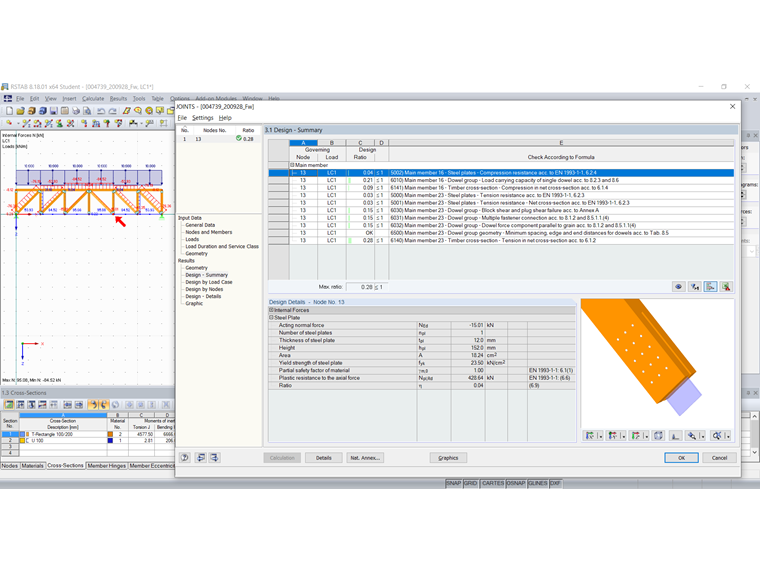

Dieser Nachweis ist im Zusatzmodul möglich.
