对于柱子、底部肋、顶部肋等的建模,可以使用在一侧覆盖的木板的杆件。
如果木板两面都覆盖,建议用面代替杆件。 柱子铰接在上部和下部肋上。 然后,您可以定义覆盖层。
对于木结构面,请确保使用正交各向异性材料模型。

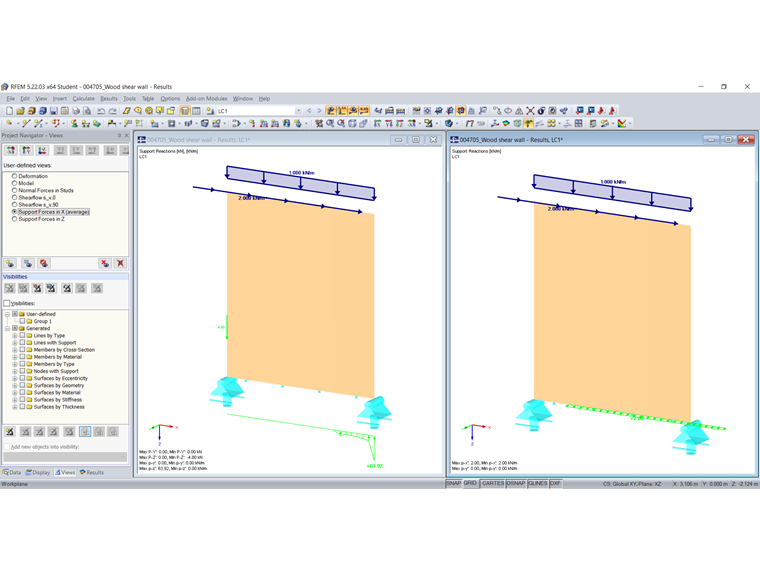

在定义支座时,可以决定支座是线性的还是非线性的。

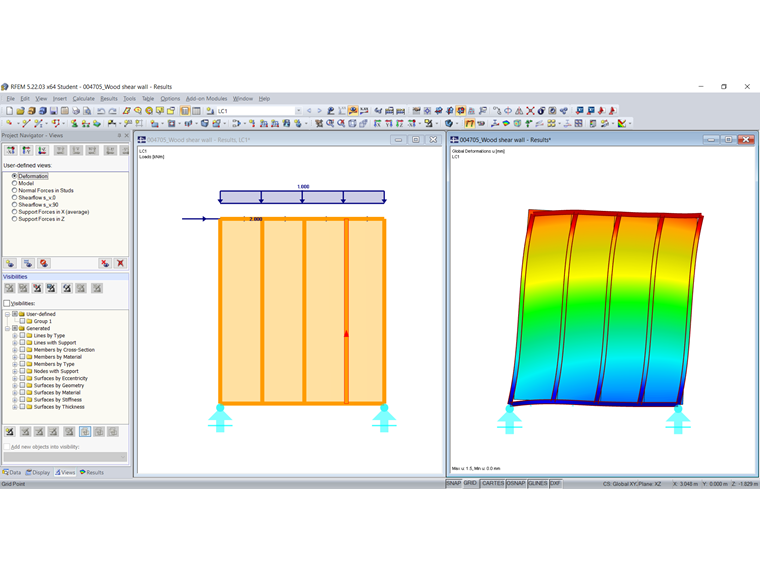

覆盖层与杆件之间连接的柔性可以通过线释放进行设置。 弹簧是指长度为 1 米(kN/m/m = kN/m²),因此扣件的位移模量必须乘以每延米的扣件数目。

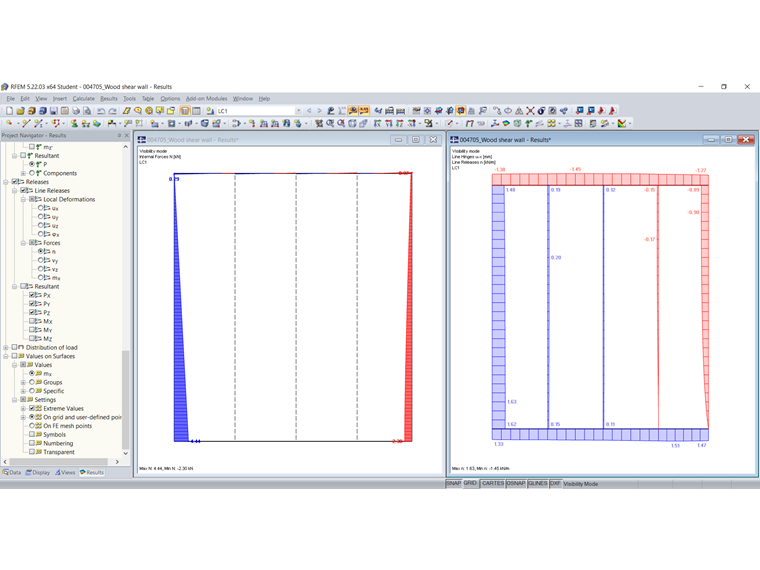

在视频中,您可以看到确切的过程。 首先显示结果,然后是建模。
对于柱子、底部肋、顶部肋等的建模,可以使用在一侧覆盖的木板的杆件。
如果木板两面都覆盖,建议用面代替杆件。 柱子铰接在上部和下部肋上。 然后,您可以定义覆盖层。
对于木结构面,请确保使用正交各向异性材料模型。
在定义支座时,可以决定支座是线性的还是非线性的。
覆盖层与杆件之间连接的柔性可以通过线释放进行设置。 弹簧是指长度为 1 米(kN/m/m = kN/m²),因此扣件的位移模量必须乘以每延米的扣件数目。
在视频中,您可以看到确切的过程。 首先显示结果,然后是建模。
