问题
哪些类型的层板胶合木梁可以通过干接节点计算?
回复:

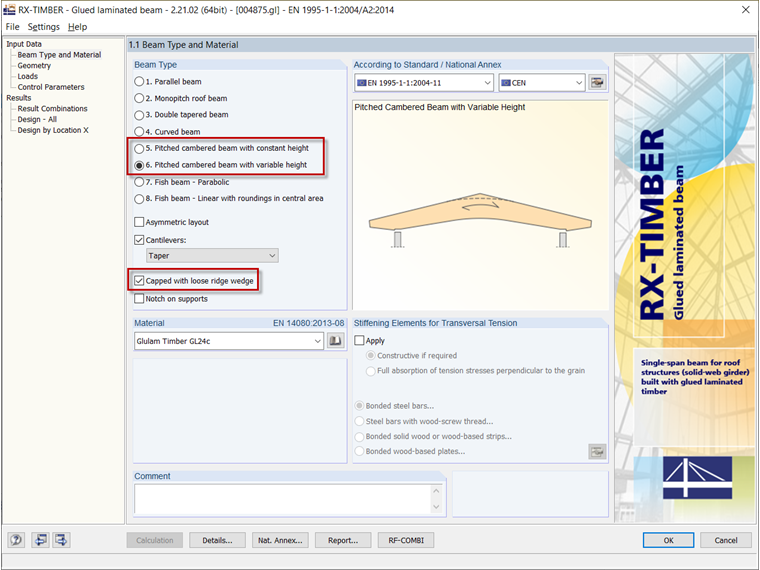

对梁类型 5 和 6 可以考虑使用松弛楔形梁,即仅对倾斜的弧形梁。 该选项不适用于双变截面梁的梁类型 3。
作者
Rehm 先生负责木结构产品的开发,并提供技术支持。
您有什么问题想问的吗?
![优化侧向扭转支撑](/zh/webimage/010495/2426168/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Im Programm RX-HOLZ kann optional eine Optimierung der Kippaussteifung erfolgen. Bei dieser Selektion wird iterativ die minimal notwendige Länge der Kippaussteifungen ermittelt.
![单跨梁示例](/zh/webimage/008771/1088555/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
在当前的文献中,通常在没有考虑剪切变形的情况下,手动定义计算内力和内力变形的公式。 尤其是在木结构建筑中,由剪力引起的变形往往被低估。
![具有分布荷载的叉形梁(来源: [3])](/zh/webimage/009690/467522/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
大跨度的层板胶合木梁通常由设置抗扭约束的钢筋混凝土柱支承。
![木结构面板的墙刚度](/zh/webimage/049956/3836215/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
本文对厚度类型为“骨架墙板”的覆面板的 RFEM 计算结果与手算结果进行了比较。
![Mögliche Trägerarten](/zh/webimage/006881/1586275/000435-zh-png-png.png?mw=512&hash=335e5d259c0146411de6e4624ec5d5646da571a4)
- 验算下列类型的梁:
- 平行梁
- 单坡屋顶梁
- 双坡屋顶梁,下弦水平
- 拱形梁
- 双坡屋顶下弦弯曲等高梁
- 双坡屋顶下弦弯曲不等高梁
- 鱼腹梁 - 抛物线形
- 鱼梁 - 直线,中心区域磨圆
- 有和没有悬臂的不对称梁
- 松动屋脊楔子的设置
- 选择考虑横向受拉的加劲构件
- 考虑横向拉力的加固件有两种设计类型:
- 结构的如果需要
- 完全承受横向拉应力
- 计算横向受拉构件数量,并在梁上画出布置图形
- 带有说明性图形的简单几何输入
- 根据欧洲规范 EN 1991-1-3 或 DIN 1055:2005 第 5 部分轻松生成雪荷载
- 按照欧洲规范 EN 1991-1-4 或 DIN 1055:2005 第 4 部分自动计算风荷载
- 用户自定义荷载工况和荷载应用
- 自动生成所有可能的荷载组合
- 通过 COM 接口连接到 MS Excel 并进行访问
- 两种规范的材料库
- 对于按照欧洲规范 EC 5 (EN 1995) 设计,有以下国家附录可供使用:
-
DIN EN 1995-1-1/NA:2013-08(德国)
-
NBN EN 1995-1-1/ANB:2012-07(比利时)
-
DK EN 1995-1-1/NA:2011-12(丹麦)
-
SFS EN 1995-1-1/NA:2007-11(芬兰)
-
NF EN 1995-1-1/NA:2010-05(法国)
-
UNI EN 1995-1-1/NA:2010-09(意大利)
-
NEN-EN 1995-1-1/NB:2007-11(荷兰)
-
ÖNORM B 1995-1-1:2015-06(奥地利)
-
PN EN 1995-1-1/NA:2010-09(波兰)
-
SS EN 1995-1-1(瑞典)
-
STN EN 1995-1-1/NA:2008-12(斯洛伐克)
-
SIST EN 1995-1-1/A101:2006-03(斯洛文尼亚)
-
CSN EN 1995-1-1:2007-09(捷克)
-
BS EN 1995-1-1/NA:2009-10(英国)
-
- 庞大的永久荷载库
- 分配给使用等级,以及指定使用等级
- 计算利用率、支座反力和变形
- 表示设计成功或失败的信息图标
- 结果表中的颜色参考尺度
- 数据直接导出到 MS Excel
- 在 CAD 中创建生产文件的 DXF 接口
- 程序语言:英语、德语、捷克语、意大利语、西班牙语、法语、葡萄牙语、波兰语、中文、荷兰语和俄语
- 可验证的计算书,包括所有必要的设计计算。 打印报告有多种输出语言;德语、法语、意大利语、西班牙语、俄语、捷克语、波兰语、葡萄牙语、中文和荷兰语。
![Eingabemaske 1.4 Steuerungsparameter](/zh/webimage/006883/1586340/000437-en-png-png.png?mw=512&hash=3bed6d7de6585605a012c6485d786d748252a491)
附加模块 RX-TIMBER Glued-Laminated Beam 中可以在计算之前预先定义下列设置:
- 承载能力极限状态计算、正常使用极限状态验算和抗火验算
- 选择需要进行的验算
- 设置是否显示支座反力和变形等计算结果
- 调整建议的最大挠度限值
- 按照简化计算方法(可选择等级 F 30-B, F 60-B, F 90-B 或者由用户定义)设置抗火验算时的计算参数
- 计算铰支座的倾覆弯矩
- • 确定梁的铰支座条件
- • 通过下列方法对梁进行优化:
- 修改梁的高度
- 修改梁的截面积
- 截面宽度
- 侧向支撑间距
![Ergebnismaske 2.2 Nachweise - Alle](/zh/webimage/006884/1586371/000438-en-png-png.png?mw=512&hash=e69d72d7ee59a9f07c0ea525b7e02cc4f58760cc)
计算完成后,计算的结果(包括所需的中间值)会显示在结果表格中,该表格中按照不同的准则进行了分类整理。
因为程序会显示详细的中间结果,所以确保了所有设计的透明度。 可以在单独的图形窗口中显示梁的每个 x 位置的内力分布。 在这里不仅可以显示变形,还可以显示各个内力。
计算书中的计算结果、计算详细信息和选定的结果图都可以添加到打印报告中, 打印报告中可以包含图形、描述、绘图等。 此外,还可以选择将哪些计算数据包含在打印报告中。
![Eingabemaske 1.2 Geometrie](/zh/webimage/006882/1586309/000436-en-png-png.png?mw=512&hash=9d16442b0340dca2b7fca358a044a91f7a332b8d)
用户可以为梁建模选择不同的方法。 图形表示便于几何输入。 更改会被自动更新。 在正常使用极限状态设计中,可以设置悬臂的挠度,与跨中的挠度无关。
可以从材料库中选择材料的木材等级。 如果欧洲规范 EN 1995-1-1: 2004 (EC 5) 或 DIN 1052:2008-12 以及所选的国家附录中规定的所有材料等级都适用于层板胶合木、阔叶木和针叶木。 此外,还可以扩展数据库,由用户自定义材料属性来生成强度等级。 永久荷载(例如屋盖结构)也可以使用庞大的且可扩展的材料库进行输入。
RX-TIMBER Purlin 模块中集成的生成器可以方便地生成各种风荷载和雪荷载。 荷载工况可以图形方式显示,并按照规范 EN 1990、DIN 1055-100 或 DIN 1052 叠加在自动生成的荷载组合中。 这样可以将计算所需的输入数据减到最少。 但是,用户也可以手动输入荷载设置。
