将 STL 文件导入 RWIND Simulation

如何在RWIND Simulation中以所需比例导入STL文件?


回复:

当导入*.stl文件类型的模型时,您可以指定文件中使用的长度单位。

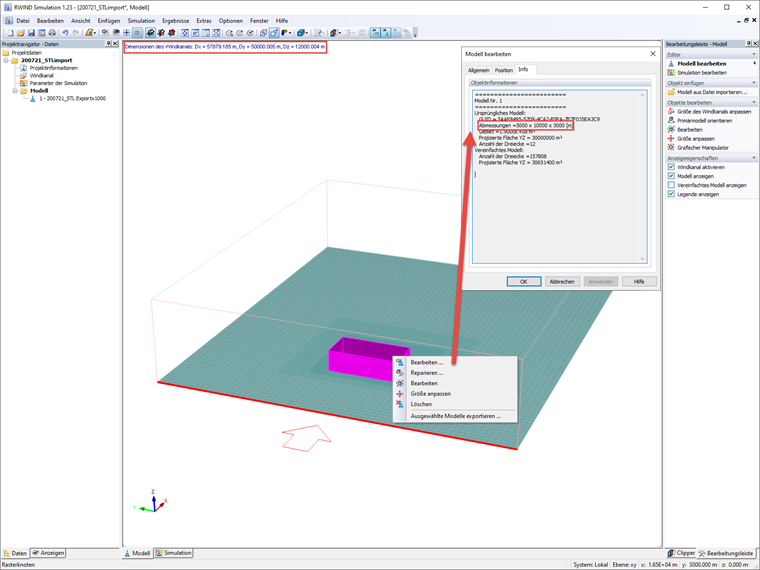

Beim ersten Import wurde nicht darauf geachtet, dass die STL-Datei im Faktor 1000 zu groß skaliert wurde. Der Import funktioniert fehlerfrei, jedoch zeigt bereits ein Blick auf die Dimensionen des Windkanals, dass dieser deutlich größer ist, als man dies erwarten würde. Ebenso können Sie sich die Abmessungen des Modells über Rechtsklick auf das Modell - Bearbeiten - Info anzeigen lassen.

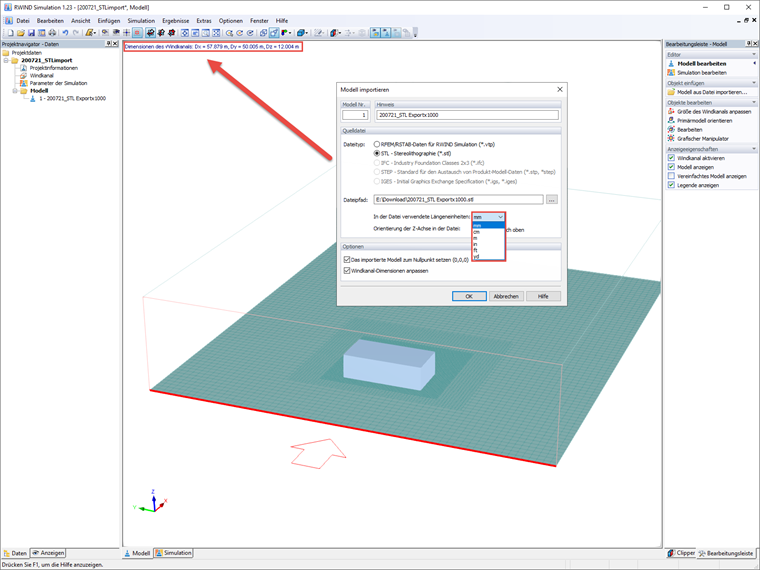

Um die Datei im gewünschten Maßstab zu importieren, hilft Ihnen bei dieser Datei der Import in der Längeneinheit mm. Die Dimensionen des Windkanals sowie die Abmessungen des Modells stimmen mit den Erwartungen überein.


作者

Hoffmann 先生为 Dlubal 软件客户提供技术支持,负责协调所有技术咨询和活动。
